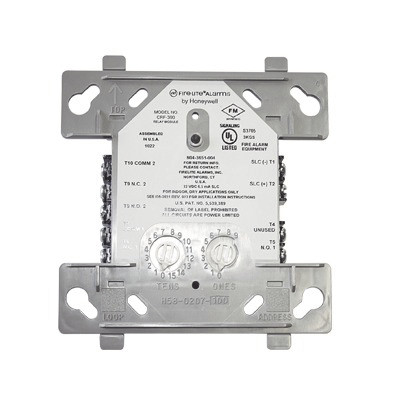

FIRE-LITE: CRF-300 Módulo Direccionable de Control con doble Salida de Reley tipo C. Cualidades

Obtenga más información sobre el CRF-300 de FIRE-LITE, un módulo de control direccionable con dos salidas de relé tipo C que se pueden utilizar para activar una variedad de dispositivos auxiliares.

Además, el sistema tiene una salida de contacto seco del módulo de relé direccionable FIRE-LITE CRF-300 que se puede utilizar para encender una variedad de equipos auxiliares, incluidos ventiladores, soportes de puertas, compuertas, dispositivos de control y equipos.

Antes de la instalación Como guía preliminar para una instalación rápida, consulte el manual de instalación del panel de control para obtener información detallada del sistema. Cuando planee instalar módulos en un sistema ya operativo, notifique al operador y a la autoridad local sobre la desconexión temporal del sistema.

Recuerde siempre desconectar la alimentación del panel de control antes de iniciar la instalación de cualquier módulo.

El propietario o usuario del equipo debe recibir una copia de este manual.

Características generales del FIRE-LITE: CRF-300 Módulo Direccionable de Control con doble Salida de Reley tipo C

El módulo de control de relé CRF-300 está diseñado para usarse en sistemas direccionables de dos cables, donde la dirección individual de cada módulo se selecciona usando los interruptores giratorios incorporados.Permite que un panel de control compatible cambie contactos discretos usando un código de comando.

Por otro lado, el relé contiene dos conjuntos aislados de Contactos de forma C, que funcionan como un interruptor DPDT y están clasificados de acuerdo con la tabla del manual. Las conexiones del circuito a los contactos del relé son no supervisadas por el módulo. El módulo también tiene un LED controlado por panel indicador. Este módulo se puede utilizar para reemplazar un módulo C304 que ha sido configurado para funcionamiento en formato C.

Montaje del FIRE-LITE: CRF-300 Módulo Direccionable de Control con doble Salida de Reley tipo C

El CRF-300 Módulo Direccionable de Control con doble Salida de Reley tipo C se monta directamente en cajas eléctricas cuadradas de 4 pulgadas

La caja debe tener una profundidad mínima de 21/8 pulgadas.

Características del cableado del CRF-300 Módulo Direccionable de Control con doble Salida de Reley tipo C

• Todo el cableado debe cumplir con los códigos, ordenanzas y normas locales aplicables y regulaciones.
• Los módulos de control se utilizan en aplicaciones sin límite de potencia.
• La barrera del módulo CB500 debe usarse para cumplir con los requisitos de UL para la separación de terminales y cableado con y sin limitación de energía.
• La barrera se debe insertar en una caja de conexiones de 4˝×4˝×21/8˝ y el módulo de control debe colocarse en la barrera y fijarse a la caja de conexiones.
• El cableado de energía limitada debe colocarse en el cuadrante aislado de la barrera del módulo.

Características de Instalación del CRF-300 Módulo Direccionable de Control con doble Salida de Reley tipo C

• Instalar el cableado del módulo de acuerdo con los planos de trabajo y los diagramas de cableado apropiados.
• Establezca la dirección en el módulo según los dibujos del trabajo.
• Asegure el módulo a la caja eléctrica (proporcionada por el instalador), como se muestra en la direccionalidad permite que el contacto seco sea

activado a través de la programación del panel, de forma selectiva.

• Un protocolo de Internet llamado LiteSpeed fue creado por.

Fire•Lite Engineering acelera significativamente la comunicación entre dispositivos inteligentes analógicos.

• Los dispositivos se comunican de forma agrupada. Si uno de los dispositivos dentro del grupo tiene nueva información, la CPU del panel detiene la encuesta grupal y se concentra en puntos individuales.
• El efecto neto es una velocidad de respuesta mayor que cinco veces la de otros diseños.

Características Adicionales del FIRE-LITE: CRF-300 Módulo Direccionable de Control con doble Salida de Reley tipo C

• Estos se identifican automáticamente mediante la identificación de tipo incorporada en dispositivos al panel de control, circuito interno y relé alimentados directamente por dos cables Bucle SLC.

• El LED integral “parpadea” en verde cada vez que se establece una comunicación al recibir del panel de control  se enciende en rojo fijo cuando se activa.

•  Alta inmunidad al ruido (EMF/RFI).
•  Amplio ángulo de visión del LED.
• Dispone de tornillos SEMS con placas de sujeción para un cableado sencillo.
• La entrada de dirección de marcado directo para los paneles de la serie MS-9600(A) es 01-159; para los paneles MS-9200UDLS(A) y MS-9050UD(A), es 01-99.
• Los contactos secos para soportes de puertas, apagado de unidades de tratamiento de aire y otras aplicaciones se pueden programar para funcionar en el CRF-300. , así como reiniciar los detectores de humo de cuatro hilos.

Características de fabricación del FIRE-LITE: CRF-300 Módulo Direccionable de Control con doble Salida de Reley tipo C

• La placa frontal está formada por plástico blanquecino resistente al calor.
• Los controles incluyen dos interruptores giratorios para la entrada de dial directo de configuración de dirección.
•  El CRF-300 está configurado para una única Clase B (Estilo Y) o Circuito de aparatos de notificación Clase A (Estilo Z).
• El CRF-300 proporciona dos contactos secos Forma-C que cambian juntos.

Aspectos Operativos del FIRE-LITE: CRF-300 Módulo Direccionable de Control con doble Salida de Reley tipo C

• Cada CRF-300 utiliza una de las direcciones en un bucle SLC.Asimismo, el panel de control lo sondea periódicamente y responde informando su tipo y estado, así como el estado abierto/normal/corto de su circuito de Aparatos de Notificación (NAC).

• El CRF-300 no permite una supervisión abierta o breve. Como resultado, el sistema no podrá saber si un circuito está abierto o en cortocircuito. Esto podría provocar que un dispositivo se encienda por accidente o pierda energía.
• La dirección única de un módulo se establece mediante los interruptores giratorios del módulo.Por consiguiente, cada módulo se identifica de forma única por su dirección única, lo que también permite una comunicación efectiva entre los módulos.
• La dirección de un módulo se puede cambiar durante y después de la instalación. Para distinguir entre un módulo de control y un módulo de relé, el módulo del panel de control se identifica por su código  (CÓDIGO DE TIPO).

Especificaciones técnicas del Fire- Lite

• Tensión de funcionamiento normal: 15 a 32 VDC.
• Máximo de corriente SLC: 6,5 mA (LED encendido).
• Corriente  media: 230 μA sondeo directo (modo CLIP).
• Sondeo grupal de 255 μA (modo LiteSpeed) con LED parpadeante.
• Resistencia EOL: no utilizada.
• Temperatura: 32°F a 120°F (0°C a 49°C).
• Rango de humedad: 10% a 93% sin condensación.
• Dim: 4,5" (11,43 cm) de alto x 4" (10,16 cm) de ancho x 1,25" (3,175 cm) de profundidad.

• Monturas de forma cuadrada de 4" (10,16cm).
• Caja de 2,125" (5,398 mm) de profundidad.
• Voltaje normal: 15 a 32 VCC.
• Consumo máx de corriente: 6,5 mA (LED encendido).
• Corriente operativa promedio: 230 µA de sondeo directo; Encuesta grupal de 255 µA
• Resistencia EOL: No utilizado.
• Rango de temperatura: 32°F a 120°F (0°C a 49°C)
• Humedad: 10% a 93% sin condensación.
• Dim: 41/2˝ alto × 4˝ ancho × 11/4˝ profundidad (se monta en una caja cuadrada de 4˝ por 21/8˝ de profundidad).
• Accesorios: Caja Eléctrica SMB500; Barrera CB500.

Clasificaciones de contactos de relé

• Tensión Carga Máxima.
• Resistiva sin codificar 30 VDC 3 puntos 0 A.
• 30 VDC 2,0 A codificado resistivo.
• Resistivo sin codificar 110 VDC 0,9 A.
• Receptáculo sin codificar 125 VCA 0,9 A.
• 30 VDC 0 punto 5 A Inductivo (L/R=5ms) Codificado.
• Codificado inductivamente a 30 VDC y 1 punto 0 A (L/R=2ms).
• 125 VCA 0,5 A, Inductivo (PF=0,35).

Listados y aprobaciones de agencias

Es posible que algunas agencias de aprobación no hayan incluido ciertos módulos en algunos casos, o que el proceso de inclusión esté en marcha. Para conocer el estado del listado más reciente, consulte con la fábrica.

Los módulos están listados y aprobados por las siguientes agencias:

• UL: S2424.
• ULC: S2424.
• FM: Aprobado.
• CSFM: 7300-0075:185.
• AMUMA: 72-01-E.

Información de la línea de productos

• CRF-300: Módulo de relé direccionable inteligente.
• Módulo de relé direccionable inteligente, modelo listado por ULC.
• Caja de montaje en superficie opcional: SMB500.
• Todos los contactos del interruptor de relé se envían en estado de espera (abierto), pero es posible que se hayan transferido al estado activado (cerrado) durante el envío.

Para asegurar que los contactos del interruptor están en su estado correcto, se debe hacer que los módulos se comuniquen con el panel antes de conectar los circuitos controlados por el módulo.

Opiniones de Clientes Satisfechos

“Este módulo de relé es increíblemente confiable y fácil de operar. Debido a que me permite activar rápidamente dispositivos auxiliares en caso de incendio, me siento mucho más seguro y estoy muy feliz de haberlo instalado en mi sistema de alarma contra incendios.Para cualquiera que busque una solución para aumentar la seguridad contra incendios en su hogar o lugar de trabajo, recomiendo este módulo de relé. Es fuerte, fácil de usar y duradero”. Pedro H.

“El módulo es muy sencillo de encontrar porque está ubicado en un lugar destacado y claramente marcado. Se puede operar simplemente presionando un botón. No tengo ninguna duda de que mi familia y yo podríamos aprovecharlo en caso de emergencia. El módulo, que está fabricado con materiales de primera calidad, debería durar toda la vida. No tengo ninguna duda de que será una adición beneficiosa a mi sistema de alarma contra incendios durante muchos años ".Carlos F.

“Para mi sistema de alarma contra incendios, este módulo de relé es ideal. Me permite encender rápidamente equipos complementarios en caso de incendio, como ventiladores, compuertas y soportes de puertas.La instalación y uso del módulo son muy sencillos. Su efectividad y confiabilidad me tienen muy satisfecho.Aconsejo a cualquiera que busque una forma de mejorar su sistema de alarma contra incendios que utilice este módulo de relé”. Adriana M.

“Este módulo de relé es una buena opción para sistemas de alarma contra incendios. Es fácil de instalar y usar, y ofrece una buena relación calidad-precio.” David D.

“Estoy muy satisfecho con este módulo de relé. Esto me permite activar rápidamente el reductor de humo en caso de incendio. Es muy simple de instalar y utilizar. También es muy resistente y está construido para durar.Recomiendo este módulo de relé a cualquiera que busque actualizar su sistema de alarma contra incendios”. Elier M.

“Este módulo de relé es un auténtico héroe anónimo. Cuando los demás están durmiendo, él está trabajando duro para protegernos de los incendios.Es como un pequeño Superman, siempre listo para saltar a la acción cuando sea necesario. Su trabajo es silencioso, pero su impacto es enorme”. Jhon Carlos M.

“Este módulo de relé me da la tranquilidad de saber que mi familia y yo estaremos seguros en caso de incendio.Es como un ángel de la guarda, siempre velando por nosotros. Es un producto imprescindible para cualquier hogar o negocio”. Maria M.

“Es realmente una genialidad. Puede controlar dos dispositivos auxiliares al mismo tiempo, lo que puede marcar la diferencia en caso de incendio.Es como un maestro de pista, coordinando las actividades de los dispositivos auxiliares para que funcionen sincronizados. Es un producto muy versátil y eficaz”. Diana G.

Conclusión del FIRE-LITE: CRF-300 Módulo Direccionable de Control con doble Salida de Reley tipo C

 Varias aplicaciones de seguridad contra incendios pueden utilizar el módulo de control de relé CRF-300, que es un dispositivo flexible. Está diseñado para usarse en sistemas direccionables de dos cables, lo que permite que un panel de control compatible conmute contactos discretos mediante comandos de código.

La caja de alimentación mide 4 pulgadas cuadradas y puede acomodar fácilmente el CRF-300. Los cables deben cumplir con las leyes, regulaciones y códigos locales aplicables. En aplicaciones con energía limitada, el módulo de control debe usarse con cuidado y la barrera modular CB500 debe usarse para cumplir con los estándares UL.

Con la ayuda del protocolo de comunicación LiteSpeed de Fire•Lite Engineering, los dispositivos inteligentes analógicos pueden comunicarse más rápidamente. Para mejorar los tiempos de respuesta, los dispositivos inteligentes se comunican en grupos.

Cerraduras de puertas, unidades de tratamiento de aire y detectores de humo de cuatro cables son solo algunos de los dispositivos para los que se puede programar el control del CRF-300. Cada CRF-300 utiliza una de las direcciones en un bucle SLC. Con cada encuesta que se recopila, el LED parpadea. Responde a los comandos encendiendo su relé interno.

Un módulo de relé direccionable inteligente con muchas características y ventajas es el CRF-300. Es fácil de instalar y usar y está diseñado para usarse en una variedad de aplicaciones de seguridad contra incendios.
