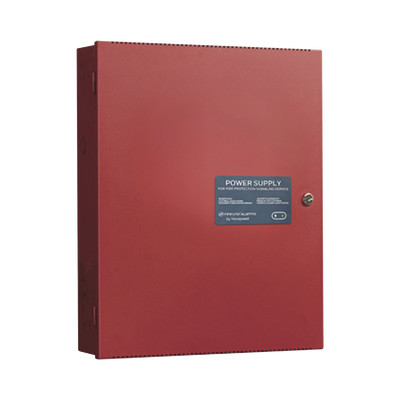

FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC. Energía garantizada

En el siguiente post conocerás todos los detalles de la Fuente de Poder De 10A a 24VCC FL-PS10 de FIRE-LITE, la energía de tu equipos está completamente garantizada.

¿Buscas una fuente de alimentación regulada y que funcione con equipos para tu seguridad? Te recomendamos la FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC, modelo de la marca reconocida que fabrica fuentes de poder ideales para alarmas y detección de incendios.

Si deseas tener los equipos de seguridad de tu negocio, empresa u oficina protegidos, el modelo FL-PS10 es perfecto. Cuenta hasta 10 amperios y 24 voltios que son útiles para alimentar detectores de humo. A continuación veremos más detalles de esta fuente poderosa.

Reseña Actual de FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC

Antes de dar características detalladas, te dejamos la reseña actual para que puedas identificar lo mejor de esta FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC. Mira la información puntual.

Modelo FL-PS10	Especificaciones
Voltaje de entrada de su disparador	De 9 a 32 voltios DC
Voltaje nominal	24 Voltios DC filtrado
Corriente de alarma salida	10 amperios
Tensión de carga flotante	27, 6 voltios DC
Cargador de batería integrado	SI
Bloques terminales extraíbles	Hasta 12 cables AWG
Cargador remoto	10 amperios y 120 voltios CA
Dimensiones	Pulgadas: 20,0" x 14,5" x 3,5" Centímetros: 50,8 x 36,83 x 8.9
Peso con 2 baterías 7AH	24 libras o 10,9 kg
Peso con 2 baterías 18AH	39 libras o 17,7 kg

Características principales FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC

El FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC cuenta con diversidad de características principales que cumplen un buen funcionamiento con máxima energía para protección de equipos ideal para alarmas. De los cuales son las siguientes puntos:

• El FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC como tal es de 10 amperios. Gracias a esto, hay una manera independiente y se identifica de dos formas:

1. Circuitos NAC con Clase B o Clase A.
2. La clase B y clase A dan energía auxiliar de unos 24 voltios reiniciable o también no reiniciable.

• De manera física, tiene una potencia de soporte de su puerta.

• Aunque la tarjeta ZNAC-PS se vende por separado, el cableado tanto de Clase B o Clase A no se pierde ninguna salida. Así que es rentable.
• Tiene una característica peculiar, ya que es óptimo para la alimentación de energía en los detectores de humo, así como otros periféricos de los cuales necesitan energía regulada.
• La FIRE-LITE: FL-PS10 es configurable para diferentes salidas: ANSI® tanto para temporada 3 y 4.
• Usa una sincronización con diferentes dispositivos: AMSECO®, Gentex®, Wheelock® y System Sensor® con certificación UL.

• En cuanto a la sincronización, se puede implementar de diferentes formas: desde FACP NAC, panel de control, sincronización remotas y alojamiento del gabinete.
• Tiene capacidad para conectarse a 4 fuentes de alimentación.
• Este tipo de fuente de poder se puede programar a cualquier salida.
• Contiene dos relés, el relé de problema es cerrado en forma C sirve para problemas de CA o problemas generales. También está el relé de falla a tierra que está disponible en modelos de Canadá.
• Puedes activar o desactivar la detección de fallas en tierra.
• Su valor de supervisión normal es de 2k hasta 27 k ohmios.
• Se configura mediante interruptores DIP que están integrados.
• Incluye su cargador integral de batería y carga hasta 33 amperios por hora.

Instalación de FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC

Es importante desembalar con cuidado el sistema FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC y verificar que no haya ningún tipo de daño durante todo el transporte. Seleccione una ubicación exacta para el gabinete que se encuentre en un área bien seca, limpia y sin muchas vibraciones.

En donde no se perciben temperaturas extremas el área debe ser estrictamente accesible con un espacio suficiente para poder instalar y mantener la magnífica fuente de poder. Al montar la bisagra a la izquierda, se determinará la cantidad de conductores muy necesarios para la mayoría de los dispositivos que se lograrán instalar y así poder determinar los knockouts que sean apropiados.

Todo el conjunto de cableado debe estar muy de acuerdo con todos los códigos que sean nacionales y locales para los sistemas de las alarmas prescritas contra los incendios y las fuentes de alimentación.

Montaje en caja posterior

Es muy necesario que sepas bien cómo hacerlo, te lo explicamos por pasos de manera breve y directa.

1. Marque seguro y taladre previamente todos los agujeros para los pernos de los montaje de ojo de las cerraduras superiores.
2. Otro paso a seguir es instalar dos sujetadores superiores en la pared con todas las cabezas de cada uno de los tornillos sobresaliendo con un aproximado ¼”.
3. Por otro lado, puedes usar los orificios superiores y montar bien la caja posterior sobre los dos tornillos.
4. Marque bien los dos orificios inferiores y retire también la caja posterior de la pared más taladre los orificios de montaje.
5. Otro consejo sería montar la caja posterior e instalar los sujetadores restantes y por último apriete fuertemente todos sus tornillos.

Cableado del circuito NAC

Hay dos tipos de clases, clase B y clase A para saber conectar previamente la fuente de poder con tu equipo y ponerlo en funcionamiento. Dejando que alimente la energía adecuada para este proceso.

Clase B

La configuración de origen estándar para todos los NAC es la Clase B, como se mostrará a continuación. Use su ELR enumerados con los suministrados por el FACP o verificados por el fabricante de los equipos que son compatibles.

Módulo de opción ZNAC-PS clase A

El ZNAC-PS es nada más y nada menos que un módulo de conversión de Clase A muy  opcional que se puede montar en el conector de J8 en su lado superior derecho de toda la placa del circuito.

Esté módulo nos permite que el FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC puedan admitir circuitos de los dispositivos de varias notificaciones de clase A en todo el alcance las salidas.

La previa supervisión de la potencia Clase A también se admite en la mayoría de los circuitos de salida n.º 1 y los n.º 2 cuando cualquiera de estas salidas está configurada como la alimentación auxiliar establecida con o sin el restablecimiento.

Hay dos interruptores deslizantes bien ubicados en su lado derecho del módulo ZNAC-PS para poder configurar todos los procesos correctamente con los circuitos de salida n.° 1 y n.° 2 en cualquiera de los NAC.

Por otro lado, el funcionamiento con la alimentación auxiliar como se logra describir a continuación. Tenga muy en cuenta que no existen interruptores deslizantes para todas las salidas restantes, porque estas salidas no admiten la supervisión de la potencia de la clase A.

• Para su salida #1, configure fácilmente el interruptor superior bien sea en el “NAC1” o “AUX1” dependiendo de las operaciones que estén previstas.
• Para su salida #2, puedes configurar su interruptor inferior en el “NAC2” o “AUX2” esto dependerá de la operación pautada.

Montaje del módulo direccionable

El equipo FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC ha sido creado para permitir el buen montaje del módulo de control, el relé o el monitor direccionable en la placa del circuito principal, sobre todo, en la parte interior del gabinete del suministro de la energía.

Con este proceso, podemos alimentar la energía desde el circuito de la salida FL-PS de manera directa al módulo y si es necesario sin tener que ejecutar los cables de la alimentación fuera del gabinete.

Es esencial que retires los tornillos de montaje, sobre todo, en todas las posiciones que se te indicarán a continuación para que lo reemplaces con los separadores mucho de estos incluidos en el juego de herrajes.

Monte bien de manera muy ordenada su módulo, especialmente los separadores y asegúrese con sus tornillos. Entre los módulos que son compatibles se incluyen:

• CMF-300(A).

• MDF-300(A).

• MMF-300(A).

• CRF-300(A).

• CDRM-300.

• CMF-300-6(A).

• CRF-300- 6(A).

• MMF-300-10(A).

Conexión a un cargador externo

La manejable fuente de alimentación FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC se puede lograr conectar a un cargador externo para poder cargar los sistemas que requieran baterías de más de unos 33 amperios por hora.

Asegúrese bien de que toda la mayoría de la fuente de poder haya sido desconectada mucho antes de todo el cableado. Observe así mismo la polaridad al hacer sus conexiones. El cableado tiene que estar dentro de un conducto de aproximadamente unos 20 pies o 6,096 metros en el mismo ángulo de la misma habitación.

CHG-120F y CHG-75

1. Es viable que establezcas bien la posición de 4 de S1 en su fuente de alimentación del FL-PS en la posición APAGADO para poder desactivar el cargador de la batería que viene incorporado.
2. Otro dato especial es conectar los cables de la batería entre el TB15 (+ y –) en su  FL-PS y el circuito completo de salida de su cargador CHG-75 o CHG-120F(TB2: Out + y Out –). Asegúrate de observar muy bien la polaridad.
3. Conecte de manera regular las baterías al cargador.
4. Por otro lado, conecte el cable de la interconexión de la batería solo y exclusivamente poco después de que se aplique bien la alimentación del CA y las baterías estén conectadas y seguras.

Nota: Consulte constantemente el manual CHG-75 para mayor información.

Aplicaciones canadienses

Las aplicables solicitudes canadienses sugeridas según ULC en ellas se requieren lo siguiente:

• Conecte bien el cable de conexión a tierra del CA al fabuloso perno de la conexión a tierra que está ubicado en la parte superior izquierda de la caja totalmente posterior, como se indicará a continuación.
• Conecte de una forma sencilla la tierra entrante cable a tierra al cable que es suministrado por la empresa con una especial tuerca ideal para cables.
• Coloque y aseguré bien el extremo del terminal del anillo sobre el perno de puesta a la tierra.
• Coloque gradualmente el terminal del anillo del otro cable de tierra que está suministrado por el #71073 sobre el perno de la tierra y traté de asegurarlo con el segundo y mantener la nuez.
• Conectar bien el cable de tierra a una posición media del TB4 es esencial.
• Asegurarse de que la tierra en la red del CA entrante sea uno de los primeros cables instalados, más cercanos a la caja posterior totalmente. Esta conexión es muy vital para poder reducir la susceptibilidad del panel a los posibles transitorios generados viales por los rayos y las descargas electrostáticas.
• Aplique de una forma transparente la alimentación de CA al panel solo un poco después de que su sistema esté completamente equipado.
• Instalando y comprobando la claridad visual es muy necesario aplicar la alimentación de CA al panel de control mucho antes de poder instalar el cable de la interconexión de su batería.

Comparativa de FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC Vs HONEYWELL HPF-PS6B

Ambas fuentes de alimentación son un suministro de energía remota. La marca FIRE-LITE tiene series impelables de fuente de alimentación, en este caso, el FL-PS10 es de 10 amperios, lo cual se conecta entre 12 hasta 24 paneles de control para alarmas.

Por otro lado, la marca HONEYWELL también cuenta con diferentes series de fuente de poder, su modelo HPF-PS6B es de 6 amperios, pero también se conecta con un cargador de batería de 12 hasta 24 voltios para controlar las alarmas contra incendios.

Por lo tanto, ambas fuentes de poder son funcionales para mantener protegido los equipos de alarmas y equipos de seguridad contra incendios en cualquier parte de los establecimientos que tengas, sea comercial o residencial.

Preguntas Frecuentes de FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC

Solo tres preguntas comunes que muchos se hacen de este modelo FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC. Lee con atención para que puedas estar al día con las respuestas de algunas dudas que tengas en mente.

¿Qué es la serie PS?

Es una gran línea de suministro de la energía remota de la empresa Fire Lite Alarms y se puede decir que es un reemplazo directo de la gran serie FCPS-24FS6/8. Existen varios tipos, por ejemplo: el modelo FLPS6 es de unos 6 amperios y el modelo FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC es de unos de 10 amperios.

De hecho, la alimentación remota tiene un buen suministro y con cargador de la batería que se puede conectar fácilmente a cualquier sistema de 12 o 24 voltios del panel de control de las alarmas contra humos. Más bien, es descrito o usado como una fuente de alimentación muy independiente ideal para suministrar alimentación.

La serie de PS también proporciona la alimentación de unos 24 Voltios en corriente continua para los circuitos NAC que son fríamente configurados como la Clase B o Clase A sobresaliente, esta requiere la tarjeta que es opcional (ZNAC-PS) con un protocolo de una sincronización múltiple de opciones.

Por otra parte, la serie PS también logra proveer la energía auxiliar sea constante o reajustable. La serie es adecuada para detectores, y tiene soportes de las puertas más otros dispositivos periféricos del sistema de alarma usados en contra incendios.

Por otro lado, el manejable gabinete de esta gran serie de PS puede contener al menos dos baterías de un aproximado de 7 Amperios por hora o 18 Amperios por hora. Puede cargar con rapidez las baterías de hasta 33 Amperios por hora en un sólo gabinete distribuido y separado.

¿Cómo se usan las fuentes de alimentación FL-PS?

Estas se pueden usar bien sea como fuentes de alimentación o como cargadores de batería montados de una forma remota para poder alimentar el NAC como los codificados o los no codificados. Los NAC que son principales por el FACP (panel de control de alarma contra incendios) están interconectados por decirlo de alguna manera a los circuitos de entrada de la fuente de alimentación remota.

Cuando un circuito de entrada del comando se logra activar debido a la polaridad inversa del NAC y FACP, la fuente existente de alimentación activará los circuitos de los  dispositivos de notificación. Durante un estado inactivo o sin alguna posesión de alarma, su gran fuente de alimentación supervisa más el cableado del campo del NAC que estará en busca de las condiciones abiertas y de los cortocircuitos.

El fallo de la CA en la batería, es notable decir que los grandes problemas con el cargador más las fallas a tierra. Por otra parte, serán monitoreados por una excelente fuente de alimentación, en la cuál se activará la falla de la CA, la falla de la batería y la falla a tierra para mayor seguridad y manejo.

El relé de falla, respectivamente si logra detectar una falla del NAC podemos asegurarte en este punto que el fin de línea de entrada se abrirá, para poder indicar la falla en el panel principal. Si innecesariamente ocurre una condición de algún tipo de alarma y se activa el NAC la supervisión se desactivará y el circuito de tu dispositivo de notificación ya no funciona bien.

Es posible que sea supervisado excepto los cortos y la supervisión de otras fallas del  suministro de energía. Como por ejemplo: falla a tierra, batería baja, batería sobrecargada y problemas del cargador continuarán. Estos serán muy monitoreados puntualmente por sus respectivos relés de los problemas prioritarios.

¿Cómo detectar una falla en tierra?

Cuando logres conectar un FACP, el FACP del host debes asegurarte bien de monitorear  todas las condiciones de las fallas a tierra que existen. Nos alegra informarte que hay tres formas en las cuales tú puedes monitorear las fallas a tierra en el momento en que se conectan en cascadas, varias unidades provenientes de la fuente de alimentación (hasta cuatro).

El terminal de origen negativo (-) de la batería de la fuente de alimentación FL-PS debe especialmente asegurarte de conectarlo a su terminal negativo (-) de la batería de su host FACP.

El principal cableado de la batería no tiene ningún tipo de limitación de la energía. Los cableados que forman parte de la energía limitada y no limitada deben estar muy cableados con un mínimo en espacio de unos 0.25” entre su entrada y salida, todo ésto a través de los diferentes orificios que son ciegos.

Al tener que conectar en cascada las varias unidades de la fuente de la alimentación, asegúrese de continuar conectando todos los terminales negativos de la batería en dónde están incluidos el terminal de la batería de su FACP.

Las importantes fallas a tierra deben ser posiblemente detectadas por su primer FL-PS en su cadena. Por otro lado, es imprescindible deshabilitar la detección de fallas a tierra con otras unidades FL-PS con tan solo deslizar bien el SW1 hacia la izquierda.

Pues al asegurar de manera instantánea la detección de fallas a la tierra, se logra habilitar en el FL-PS1, su primera a su fuente fuente de alimentación más en su FACP. También deslizando su SW1 hacia la derecha con tranquilidad y sencillez. Se debe utilizar un cable de aproximadamente 18 AWG como mínimo para un mayor desempeño.

FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC: Conclusiones

Si deseas mantener protegido tus equipos de seguridad o equipos de detección de humo o incendio, nada mejor que usar la FIRE-LITE: FL-PS10 Fuente de Poder De 10A a 24 VCC. Como vimos en este post. La fuente de alimentación es especial para estos casos.

Los 10 amperios que cuenta son perfectos para las baterías, ya que, los amperios por hora cumplen la función de proteger con más rapidez que otras fuentes de menos amperios. Pues alimenta circuitos NAC, es decir están directamente desde los paneles de control de alarmas.

¡Así que no te dejes engañar y opta por la mejor fuente de alimentación de la marca FIRE-LITE y el modelo FL-PS10!
