Importancia de usar un Jumper de fibra óptica con el OTDR
Analizando los problemas más frecuentes que tienen lugar en los enlaces de fibra óptica, se observa una tendencia estadística determinante, y es que cerca del 85% de las fallas ocurridas obedecen a la ausencia de limpieza. Un dato que sin duda, representa alta motivación para comprar nuevas herramientas que permiten limpiar y/o comprobar que las férulas de los conectores que se están usando, estén totalmente limpios.

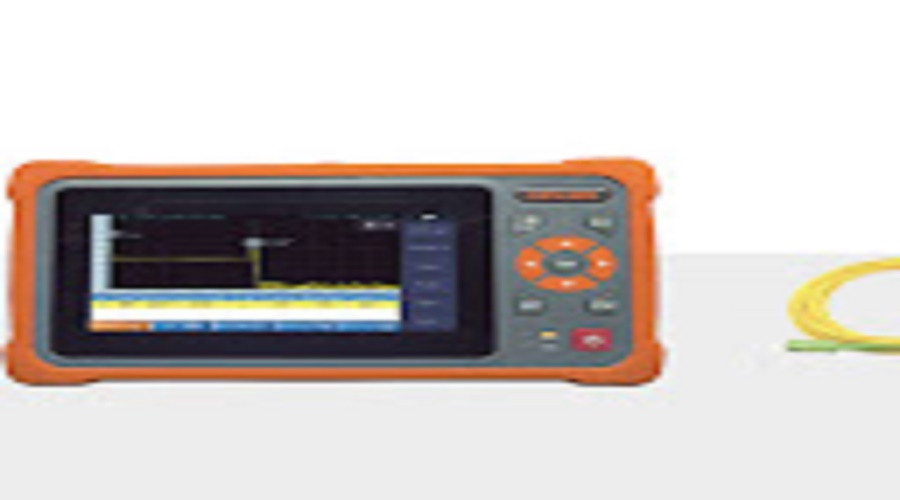

Dentro de los equipos de alta gama que se emplean en las pruebas in situ para redes FTTx, es el OTDR (Reflectómetro Óptico en el Dominio del Tiempo) de TEMPO, una herramienta que permite visualizar gráficamente la minimización existente en un hilo de fibra óptica contra la distancia.
De tal forma, que es es un instrumento de gran utilidad para verificar que una instalación de fibra se efectuó correctamente, o bien para detectar la distancia en que se encuentra un evento, como puede ser un corte de fibra.
Por ser una herramienta ampliamente usada en campo, es muy factible que se contamine, por lo cual los fabricantes sugieren usar siempre un jumper de 1 metro para conexiones al OTDR. Sin embargo, previamente hay que limpiar todo con el objetivo de proteger la entrada del OTDR de los conectores potencialmente contaminados o dañados.
En el supuesto que el jumper o algunos conectores se hayan dañado, con sólo cambiar el actual por otro jumper de prueba se puede solucionar el problema, una opción muy económica, que además permite seguir usando el OTDR como habitualmente se hace.
No obstante, de no usar u omitir el jumper y hacer conexiones directas al OTDR, o que los conectores estén dañados o muy contaminados, se puede requerir la revisión del OTDR en el laboratorio para su eventual reparación o pulido, una opción para nada barata, además, si sólo se dispone de un OTDR para toda la cuadrilla, con seguridad estaremos fuera de operación.
Otro beneficio que reporta disponer y usar los jumpers de pruebas, es que es posible ocupar un sólo OTDR con diferentes jumpers híbridos, a fin de hacer la conexión a distintos tipos de conectores.
Esto significa, que de tener un OTDR con entrada SC/APC, se puede disponer de distintos jumpers híbridos con conectores SC/APC-SC/UPC, SC/APC-LC/UPC, SC/APC-ST/UPC, entre otros; donde el mismo OTDR servirá para probar muchos tipos de conectores.
En este sentido, los OTDRs de TEMPO disponen de adaptadores que pueden solicitarse individualmente, con el objeto de cambiar la entrada de SC a FC o ST, aunque tiene en contra que es tardío y caro, por lo cual, lo ideal para atender esta situación es usar el jumper híbrido de fibra óptica.
Cabe agregar, que el CJP Telecom encontrarás los OTDRs de TEMPO, ideales para todo tipo de pruebas en diversas longitudes de onda, los cuales van desde 1310, 1550 hasta 1625 nm, además de la atractiva garantía de 3 años, qué más se puede pedir para estar tranquilos.
