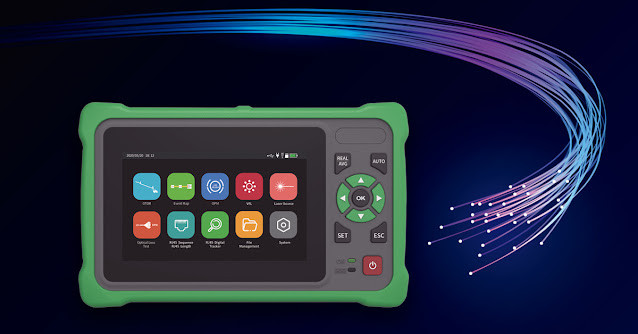

LinkedPro lanza su nuevo OTDR Touch LP-OTDR-T: prueba los enlaces de fibra óptica

En esta entrada mostraremos cómo usar el nuevo OTDR LP-OTDR-T, porque en CJP Telecom sabemos que ocasionalmente es necesario verificar el estado del enlace de fibra óptica; pues al ser distancias tan largas no es posible ver detalladamente, además de consumir mucho tiempo. Para este fin son de gran utilidad los OTDR, para comprobar los enlaces, y con este mismo se pueden comprobar todos los elementos que se tienen, como conectores, empalmes, acopladores, etc, y de haber alguna fractura o daño en la fibra marcará al detalle donde el enlace puede estar dañada y a qué distancia.

Por ello ilustraremos en sólo 4 sencillos pasos cómo usar los equipos OTDR, particularmente el modelo LinkedPro By Epcom LP-OTDR-T OTDR:

• Primer paso: se sugiere realizar la medición con el equipo OTDR y disponer de los siguientes elementos:
• LinkedPro By Epcom LP-LC-SM-1KM, bobina de lanzamiento (bajo cotización).
• LinkedPro By Epcom LP-OTDR-T OTDR.
• Jumper de fibra óptica monomodo con conectores SC.

Teniendo todos estos elementos, ya se puede dar inicio a las respectivas pruebas, debiendo encender el equipo en el botón de encendido dispuesto en el inferior derecho. Luego de ello, hacer lo propio con el OTDR donde se desplegará el menú con todas las funciones a utilizar en el dispositivo. Para seleccionar el inicio de las pruebas pulsar en la opción OTDR.

• Segundo paso: luego de lo anterior, acceder a la función de OTDR, para lo cual se destapa la compuerta izquierda de dicho equipo, se conecta el Jumper SC en la entrada que indica OTDR&LS, y el otro extremo del jumper se conecta a la bobina de lanzamiento LP-LC-SM-1KM.
• Tercer paso: al tener conectado el OTDR a la bobina de lanzamiento por medio de jumper, se procede a seleccionar la longitud de onda a usar, el tiempo de prueba, rango de distancia y modo de prueba.

En caso de estar usando por primera vez  el equipo se puede optar por Auto Test, con la cual se puede realizar una prueba automática por default, y el propio OTDR comprueba los elementos adjuntos automáticamente (distancia del enlace, longitud de onda, tiempo de la prueba y elementos en el enlace).

• Cuarto paso: para culminar la prueba, cuando se muestran los resultados hay que regresar al menú/interfaz inicial y elegir Event Map, donde se observarán todos los elementos del enlace, además de indicar en color rojo si alguno de estos elementos está arrojando malos resultados.

Respondiendo tus dudas

Si quedaron algunas lagunas dudas sobre las pruebas de enlace de fibra óptica con LinkedPro By Epcom LP-OTDR-T OTDR, a continuación dejamos una sección de preguntas y respuestas donde podrás hacer tus notas para un proceso más exitoso con esta novedosa solución:

¿Se puede medir un enlace de fibra óptica multimodo con  el OTDR?

No, en el supuesto de conectar una fibra óptica multimodo al OTDR no se estaría realizando la medición correcta, por lo tanto, el equipo no mostrará ningún resultado puesto que el equipo OTDR sólo admite mediciones para fibra óptica monomodo. Para este fin lo ideal es usar el OTDR modelo dual LinkedPro By Epcom  LP-OTDR-PRO.

¿El OTDR ofrece otras funciones?

En efecto, con el OTDR LinkedPro By Epcom LP-OTDR-T OTDR se puede disfrutar de la función OPM (medidor de potencia), función VFL (localizador visual de fallas), al tiempo de ofrecer el mapeo de cables de red RJ45. Para ello, hay que ir al menú principal y elegir la función deseada.

¿Se pueden descargar e imprimir las pruebas del OTDR?

Así es, para ello hay que descargar las pruebas realizadas con el LP-OTDR-T OTDR, mediante la conectividad en la PC/laptop con un USB al OTDR con la finalidad de descargar e instalar los reportes de medición por medio de la App Trace Viewer. Luego de lo cual, los archivos mostrarán en formato.SOR convertibles en PDF para poder descargarlos e imprimirlos.

Si necesitas más información sobre la novedosa solución que ofrece el  LinkedPro By Epcom LP-OTDR-T OTDR para realizar pruebas a tus enlaces de fibra óptica, no dudes en visitar tu tienda CJP Telecom, donde además de los equipos indicados en este post, encontrarás toda lo que buscas para optimizar tus redes.
