Relevadores [Relés] Shelly [1/1L/2.5/1PM] y Dimmer 2

Shelly Relevadores: Guía máxima de sus aplicaciones para Smart Homes


Conoce aquí todo lo que puedes conseguir con los Relevadores [Relés] Shelly: Sus mejores usos para automatizar todo tipo de dispositivo conectado a Wi-Fi y controlado desde Alexa y Google Home.


La tecnología llegó para quedarse, y no sólo se estableció, sino que evoluciona a pasos agigantados para convertirse en parte de la vida cotidiana. Una muestra de ello es Shelly, un pequeño pero potente interruptor Wifi inteligente, que controla equipos, accesorios y luces en el hogar, al estilo Sonoff, pero con mayor calidad y sin soldaduras.


¿Eres amante de la domótica?, entonces Shelly 1/1L/2,5/1PM y Dimmer 2 es para ti. Estos pequeños relés o relevadores Wifi, son ideales para hogares inteligentes, y sin tener que vaciar tus bolsillos con grandes inversiones; pues, se conectan al interruptor, y con la punta de tus dedos puedes controlar todos tus ambientes desde el móvil.
іі¡Conozcamos juntos a Shelly 1/1L/2,5/1PM y Dimmer 2!!!



Shelly: ¿Qué es?


Shelly es el nombre o marca que identifica a los magníficos dispositivos wifi, y que funcionan como interruptores controlados por un circuito informático debidamente codificado, ideados para gestionar sistemas eléctricos con 2 relés internos, que buscan optimizar el rendimiento doméstico.


✅ Te preguntarás ¿Qué significa Shelly en español? Curiosamente la traducción del inglés del término Shelly, se asocia a un caparazón o recubierta de conchas. Y paradójicamente, su aspecto físico es similar a una caja o switch.


Efectivamente, recientemente salió al mercado un nuevo módulo de relé dual, su versión es Shelly, cuyas prestaciones impresionan a los aficionados de la domótica, porque se trata de un dispositivo muy versátil. Permite el intercambio con firmware y conexiones de automatización doméstica con código abierto, quedando listo para usar con MQTT.


Si eres nuevo en este campo o deseas migrar a Shelly, conviene conocer y dominar algunos conceptos básicos relacionados con los Relevadores [Relés] Wi-fi Shelly 1/1L/2.5/1PM y Dimmer 2; cuya combinación puede transformar una casa, en un hogar inteligente de alto rendimiento.



Comanda cada dispositivo inteligente en casa con Shelly, Alexa y Google Home


Puede que te preguntes ¿Dónde está la magia de Shelly?, pues bien, una vez instalado se puede controlar de forma remota mediante una APP de Shelly y vinculado a Alexa o Google Assistant. De esta forma podrás gestionar todo tipo de equipos, luces, accesorios como cortinas, persianas, puertas de garaje, sistema de riego, etc.


Al mismo tiempo, funciona con el protocolo MQTT, admite conexiones directas al dispositivo a través de la interfaz API para automatizar todos los ambientes y equipos electrónicos del hogar.



Shelly y Alexa, ideal para controlar el sistema de iluminación con Dimmer


Por si fuera poco, con Shelly 1PM y Dimmer 2, es posible controlar todo el sistema lumínico sin ningún problema a través de sus interruptores, además de enchufes, toldos y mucho más; es decir, con los relevadores [Relés] Wi-fi Shelly 1/1L/2.5/1PM, las posibilidades son casi infinitas.



¿Necesito hacer cambios en mi casa para instalar los relevadores Shelly y Dimmer 2?


Para nada, Shelly con Alexa no demanda cambios en tu casa, puedes usar todo el sistema de interruptores existentes; con sólo colocar el relé wifi Shelly en el cajón de registro o de empalmes para optimizar el sistema.


Adicionalmente, al ser tan pequeño se puede instalar perfectamente detrás de los interruptores, debidamente conectados a los pulsadores o botones antiguos disponibles en el hogar.


Pero eso no es todo, Shelly Dimmer 2, lleva tu hogar a otro nivel funcional con poca inversión, lo que es perfecto, porque puedes convertir prácticamente cualquier interruptor viejo en uno inteligente, además de controlarlo a distancia o manual.
іEs genial gestionar los equipos y luces del hogar con la punta de los dedos desde el móvil!



Shelly relevador Wi-Fi y Dimmer 2: Automatización de iluminación en casa con Alexa y Google Assistant.


Shelly y Dimmer 2, cumplen múltiples funciones, especialmente diseñado para que encaje perfectamente en casi todas las cajas e interruptores eléctricos estándar existentes en cualquier hogar. Que además, están dotados para cumplir las siguientes funciones:


Protector anti calentamiento


Adicionalmente, tiene inmerso un medidor inteligente de consumo para cada interruptor; convenientemente dotado de un protector anti calentamiento, es decir, que Shelly se apagará automáticamente en caso de detectar un consumo distinto al configurado por el usuario.


Comanda desde tu móvil con Alexa y Google Assistant


Funcionan con comandos de control de apagado, encendido y regulador de intensidad de luz, y en caso de optar por el interruptor, se puede usar el Shelly relé con una aplicación o asistente de voz para cumplir con esta función. Es ideal para regular el consumo energético mientras amanece y/o anochece.


En general, El Relevador o Relé Shelly es pequeño pero potente que cabe en la palma de la mano, hace gala de sus principales virtudes, como es el control de distintos mecanismos y cableados, indistintamente de la marca.


Esto significa, que si el usuario desea por ejemplo, que una persiana se abra o cierre a cierta hora, y a una altura determinada, Shelly es perfecto. Y si de luces se trata, entonces, Shelly y Dimmer 2 son las más convenientes.


Cada persiana requiere un Shelly, esto quiere decir, que no conviene conectar más de un motor a un sólo Shelly, puesto que no funcionará adecuadamente.



¿Qué hace única la Interfaz de los relevadores [Relés] Shelly?


Shelly es parte de la tecnología inteligente del siglo XXI al servicio de los hogares del mundo. Funciona con señal Wifi en la iluminación y electrodomésticos, controlable a través de celulares inteligentes, tabletas, ordenadores, aplicaciones nativas de Shelly, asistentes de voz o sistemas domóticos compatibles.


Shelly es producto de un fabricante bulgaro de trayectoria, que busca la interoperabilidad de sus distintos equipos, cuyo objetivo es proveer a los usuarios diversas soluciones, sencillas y accesibles en el mundo de la domótica. Pero además, destaca por:


Compatibilidad total: amplias posibilidades de uso


Shelly es compatible son diversas plataformas, como Alexa, Google Home, Android e iOS. Incluso, con asistentes de voz sin necesidad de tener el móvil cerca, con la sola orden del usuario.


Esto se traduce en que Shelly Wifi 1/1L/2.5/1PM, pueden gestionar a distancia usando las siguientes vías:


✅ Aplicaciones para telefonía inteligente: Android, IOS.
✅ Vía web: usando el navegador de Internet.
✅ Asistentes de voz: Amazon Echo, Google Home o Alexa.
Rest-API para desarrolladores.


Mientras que la aplicación de SmartPhone permite administrar equipos desde la nube Shelly, de tal forma, que siempre y cuando haya conexión a Internet, Shelly es el asistente doméstico ideal.


Cabe destacar, que el Shelly no viene de fábrica con la opción Rest/API, sin embargo, admite ajustes necesarios, además del protocolo MQTT CoAP (CoIoT).


Y por si fuera poco, Shelly viene con la opción de 2 encabezados de programación y/o depuración, muy práctico para actualizar un firmware alternativo. Además, viene con un ESP8266 interno, con dispositivo flash de 4MB.


En cuyo caso, requiere un adaptador USB a UART, adicional a un confiable acelerador 3.3V con capacidad de al menos 350 mA.



Shelly: control a distancia


Por su parte Shelly Dimmer 2, no requiere de HUB u otros recursos externos de conexión para funcionar, con sólo conectarse al wifi del hogar es suficiente. Es compatible además, con diversos soportes de voltaje.


ON/OFF y función de atenuación: tú eliges cómo usar Shelly Dimmer 2


El usuario tiene la opción de programar su Shelly Dimmer 2 con el sistema de encendido/apagado o bien, usar el modo de atenuación en la configuración y/o ajuste de su sistema lumínico, según las preferencias personales.



Shelly múltiples beneficios: una sola aplicación


Shelly ofrece un servicio en la nube excepcional, una interfaz de usuario sencilla de usar, para escenas, control masivo y más.


Adicionalmente, la App Shelly Cloud, no sólo hace el hogar más inteligente, sino que permite controlarlo desde cualquier parte. Se puede integrar y funciona con el resto de equipos de la marca.



Shelly no se sobrecalienta: mayor seguridad


Efectivamente, gracias a que los relevadores [Relés] Wifi Shelly 1/1L/2.5/1PM y Dimmer 2, vienen con sensor IA en su mecanismo, por tanto, no supera la temperatura ajustada. Y si la temperatura alcanza niveles peligrosos, Shelly sencillamente se apaga.


También neutraliza de inmediato su circuito interno en caso de detectar un consumo mayor al establecido. Es decir, que de ocurrir una sobrealimentación que supere al tope definido, el Shelly se apagará. Esta característica es excelente, ya que protege ante eventuales sobrecargas de equipos eléctricos, o el propio relé.



Características principales de Wi-FI Shelly 1/1L/2.5/1PM y Dimmer 2


Ciertamente, la gama Shelly 1/1L/2.5/1PM son dispositivos innovadores de alta gama; muy útiles para quienes desean optimizar su hogar, así como para los apasionados de ambientes inteligentes.


Y ¿Por qué es útil? Tan simple como que gestiona eficazmente luces, equipos eléctricos u otros dispositivos de manera remota, sea por equipos móviles, ordenadores o domótica.
Puede igualmente servirse del wifi, red local o la nube para conectarse a los equipos controlados. Shelly también puede operar con autonomía, es decir, no tiene necesariamente que gestionarse con un mecanismo domótico.


En general, ofrece múltiples formas de uso, además de reunir un conjunto de atributos especiales que lo hacen único. A tales fines, a continuación veremos lo más destacado de cada versión Shelly:



¿Qué es Shelly 1?


✅ Si te preguntas ¿Qué se puede hacer un Shelly 1? Para empezar se trata de un poderoso y popular dispositivo, porque además, admite energía 110/220V alterna doméstica.

✅ En caso de usar corriente continua, el requerimiento de Shelly 1 es entre 24/60V.


✅ Admite conexiones directas a 12V, en cuyo, caso se regula en el jumper integrado, siendo ideal para gestionar sistemas domésticos como:


✔️ Luces.
✔️Puertas de garaje.
✔️Mecanismo de riego de jardines.
✔️Timbres del hogar y recibir notificaciones.


✅ Shelly 1 se integra perfectamente con sensores de movimiento, así como automatizar algunas rutinas diarias. Es muy versátil, pudiendo incluso controlar circuitos, como un sistema lumínico.

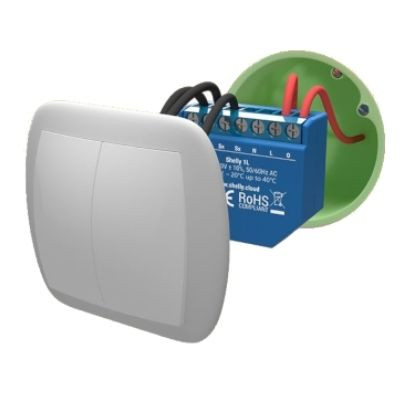

Shelly 1L: funciones destacadas


✅ El principal atributo de Shelly 1L, es su excepcional capacidad para controlar los interruptores de luces en el hogar, para lo cual no requiere ocupar cable neutro.


✅ Ahora, en caso de instalaciones lumínicas automatizadas e inteligentes, que requieran cable neutro, es posible omitir este tipo de conexión, con la salvedad, que las bombillas usadas no deben requerir más de 20V.


✅ Si el complejo de luz disponible tiene poca demanda energética, como el LED, conviene optar por:


✔️Conectar un cable neutro al Shelly 1L.
✔️Usar un Shelly Bypass, un accesorio opcional; funciona igual que los interruptores inteligentes cuando se le adiciona un condensador. Evita complementar con instalaciones extras para controlar los interruptores.
✔️ Shelly 1L permite además, controlar hasta 5 dispositivos, según cada tipo de automatización deseada.

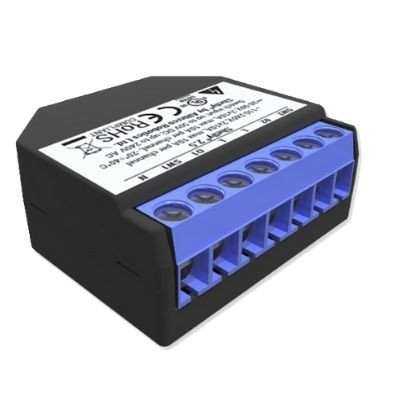

Principales beneficios de Shelly 2.5


✅ Con los modelos Shelly disponibles en el mercado, quizás surjan dudas sobre si todos son iguales, cuál comprar o necesitas. Dentro de la gama de Shelly, la versión 2,5 puede regular:


✔️Persianas.
✔️Toldos.
✔️Cortinas.
✔️Interruptores.


✅ Ofrece 2 puntos de luz, así como 2 circuitos con un solo dispositivo de 2 Amperios c/u.
Posee un medidor de consumo para cada equipo de hasta 10A c/u, con su respectivo interruptor.


✅ Shelly 2,5 viene con un sensor especial integrado, el cual detecta sobrecalentamiento, y se apaga automáticamente según los límites de calor programado.

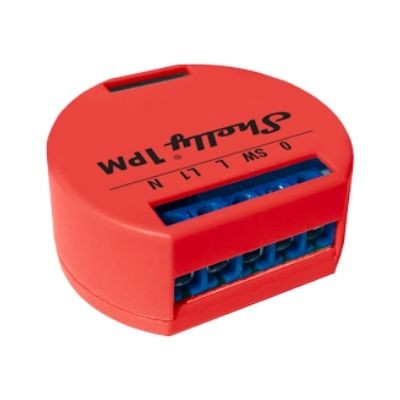

Shelly 1PM: ¿Qué ofrece?


Este dispositivo, no tiene nada que envidiar a las versiones de Shelly descritos anteriormente, puesto que viene dotado de un conjunto de notables prestaciones:


✅ Posee un relé diseñado especialmente para gestionar dispositivos que demandan mayor poder, puesto que soporta hasta 16A, esto significa que Shelly 1PM es capaz de:


✅ Soportar hasta 3300 Vatios, lo que se traduce en casi cualquier conexión o equipos de alto consumo como:


✔️Termos.
✔️Radiadores eléctricos.


✅ Puede medir el consumo energético, así como guardar los históricos para realizar métricas o mediciones de dicho consumo.Shelly 1PM posee igualmente, el sensor protector en caso de sobrevenir un sobrecalentamiento. Apagándose si detecta un consumo mayor al configurado.


✅ Se puede integrar con sensores de movimiento para controlar sistemas de luces, por nombrar una función frecuente.



Shelly Dimmer 2: estupenda opción


Por excelencia, Shelly Dimmer 2 es un atenuador de luz, en razón de lo cual, es el idóneo para controlar las luces del hogar. De tal modo que permite modernizar cualquier ambiente, cuyas prestaciones básicas son:


✅ Controla lámparas y/o bombillas, bajando o subiendo su brillo.


✅ Shelly Dimmer 2 funciona con o sin cables neutros en sus conexiones.


✅Requiere de potencia igual, en caso de controlar varias luces con un cable neutro.


✅De no optar por el cable neutro, será necesario usar Shelly Bypass para focos con necesidad inferior a 20V, algo muy frecuente actualmente con las luces ahorrativas LED. Recordemos que se trata de un accesorio aparte.

✅ Shelly Dimmer 2, puede trabajar con pulsadores de apagado, encendido y atenuar luces.
Admite interruptores, en cuyo caso, la opción es la aplicación o asistente de voz para cumplir la tarea anterior, pero en este caso, por la orden del usuario.


✅ Como es común en Shelly, viene con un sensor para actuar ante potenciales sobrecalentamientos y recargas superiores a las estipuladas.


✅ Shelly Dimmer 2, permite programar rutinas en el encendido de las luces exteriores por ejemplo. Es decir, que la bombilla suba progresivamente la intensidad mientras anochece, y la baje conforme amanece, o como convenga.



Relevadores [Relés] Shelly 1/1L/2.5/1PM y Dimmer 2: Detalles interesantes que debes saber


No importa lo que necesites, sea encender, apagar o atenuar las luces; regar tus plantas; bajar y subir cortinas, controlar el timbre, etc., con Shelly 1/1L/2.5/1PM puedes programar cualquier rutina en tu hogar según cada necesidad. іToma nota!


✅ Los relevadores Wifi Shelly y Dimmer 2, trabajan a distancia o localmente, no requieren Hub para su control.


✅ Funcionan a través de la App Shelly en internet, con interfaz web local o integrada con MQTT, Assistant u Open Hub respectivamente.


✅ Shelly no requiere conexiones flashear, soldadura o cambio de firmware para integrarse a Home Assistant u otros, puesto que con el protocolo MQTT se integra con facilidad.


✅ Shelly 1/1L/2.5/1PM y Dimmer 2 tienen amplitud de uso, ya que admiten Alexa y Google assistant.


✅ Ideales para empotrarse en la caja de registro o derivación, según cada instalación.
Todos los Shellys funcionan con corriente alterna 110/220 Voltios, y continua de 24 a 60 Voltios.


✅ Shelly 2,5 es ideal para gestionar lámparas, persianas, equipos normales, ventiladores o para requerimientos menor a 10A ó 2200/3200V con cable neutro, para 2 circuitos distintos. Cuenta con protector calórico.


✅ Para controlar equipos con necesidades superiores a 10A Shelly 1PM es el indicado; puesto que soporta hasta 16A, o lo que es igual, 3000/3300V; con protector de calor y consumo.


✅ Para controlar equipos con requerimientos de 12V, el dispositivo indicado es Shelly 1; funciona con 16A para un soporte de 3300V, lo que significa que puede controlar muchos equipos.


✅ Para gestionar la intensidad de luces, Shelly Dimmer 2 es el apropiado para bombillas de 230 Vatios c/u, además de contar con sensor de calor.


✅ Shelly 1 L opera sin cable neutro para una carga igual 4.1A o 900V, ideal para bombillas.


Especificaciones técnicas de los relevadores Wifi Shelly y Dimmer 2


El mejor Shelly o más recomendable, dependerá de cada necesidad de consumo o escenario doméstico, en virtud que el relé Shelly funcionará conforme a las prestaciones de su versión, como se ilustra en el siguiente cuadro:

Características

Shelly 1

Shelly 1L

Shelly 2,5

Shelly 1PM

Dimmer 2

Alimentación AC o alterna.



Alimentación DC o continua.

110-230V ±10%, 50/60Hz




12V; 24/ 60V

110-230V ± 10%, 50/60Hz




No

110-230V ±10%, 50/60Hz





10A; 24/60V

110-230V ± 10%, 50/60 Hz




24/60V

200-240V ± 10%, 50Hz  y 110-240V ± 10%, 50/60Hz AC.

12/24V

Modo persiana.

No

No

Si

No


Protección de temperatura.

No

Si

Si

Si

Si

Protección de sobrecarga.

No

No

Si

Si

Si

Trabaja sin línea neutra.

No

Si

No

No

Si

Carga máxima.

16AMP

16A/3,5 KW; 4.1A (5A función corta)

10A por canal

16AMP


200V

Consumo energético.

< 1 W

20W

< 1 W


< 1 W

<1.5 W

Nº de canales.

01

01

02

01

01

Control local y remoto.

Si

Si

Si

Si

Si

Encendido/apagado inteligente.

Si

Si

Si

Si

Si

Puesta y salida de sol.

Si

Si

Si

Si

Si

Alcance.

50 m exterior; 30m interior

30 m exterior;  15m interior

50 m exterior; 30m interior

30 m exterior; 15m interior

50 m exterior; 30m interior

Estándar Wifi.

802.11 b/g/n

802.11 b/g/n

802.11 b/g/n

802.11 b/g/n

802.11 b/g/n

Frecuencia de radio.

2400/2500 MHz

2400/2500 MHz

2400/2500 MHz

2400/2500 MHz

2400/2484 /MHz

Tamaño.

41 x 36 x 17mm

42 x 36 x 14mm

39 x 36 x 17mm

41 x 36 x 17mm

42 x 36  x 14 mm


Preguntas y respuestas: relevadores [Relés] Shelly


Aunque Shelly es muy fácil de poner en funcionamiento, ya que el propio dispositivo guía al usuario al enchufarse y vincularse al wifi, mostrando una luz envolvente. Es oportuno aclarar aspectos de los modelos Shelly 1 y 1PM, que reportan algunas particularidades en su instalación, nada complejo como se indica a continuación:



¿Cómo conectar un Shelly 1pm?


Para conectar exitosamente el dispositivo inteligente Shelly 1PM con la App Shelly o Google Home, etc, al móvil, ordenador o tablet, se requiere:


✅ Instalarlo en la caja de registro, detrás del enchufe, interruptor de luz o cuadro eléctrico del hogar.


✅ Luego ir a la web de configuración de Shelly, aportando la dirección IP del navegador, en este caso, el código es 192.168.33.1.


✅ Acto seguido, el dispositivo buscará su propia vía de acceso wifi (WAP), para conectarse desde el móvil o PC. Desde allí comienza la configuración a la red que señale Shelly.


✅ Después conectar el Shelly 1PM y esperar que encienda la luz azul.


✅ Lo siguiente, descargar la aplicación Shelly Cloud en el móvil u ordenador, en la Appstore o Playstore. Abrir la cuenta como se hace habitualmente para activar las funciones.


✅ Desde este punto, se puede configurar para que funcione en las instancias, ambientes, equipos, apagar y prender luces en determinadas horas, etc; así como activar Shelly Cloud para almacenar en la nube; crear escenas, programar horarios diarios, semanales, u otros.



¿Cómo conectar un dispositivo Shelly a 12V?


La conexión de Shelly a 12V, en términos generales, está indicada para el Shelly 1, en razón que al ser de contacto seco, es muy versátil. Admite tensiones diversas sin afectar su funcionamiento original. Ideal para instalaciones en red AC 110/240V; DC de 12V o 24/60V.
Esta dualidad multifuncional, admite muchos tipos de interruptores (llave estándar, pulsador/botón, doble interruptor). Es decir, que pueden seguir en uso las llaves existentes sin tener que modificar la red eléctrica del hogar.
