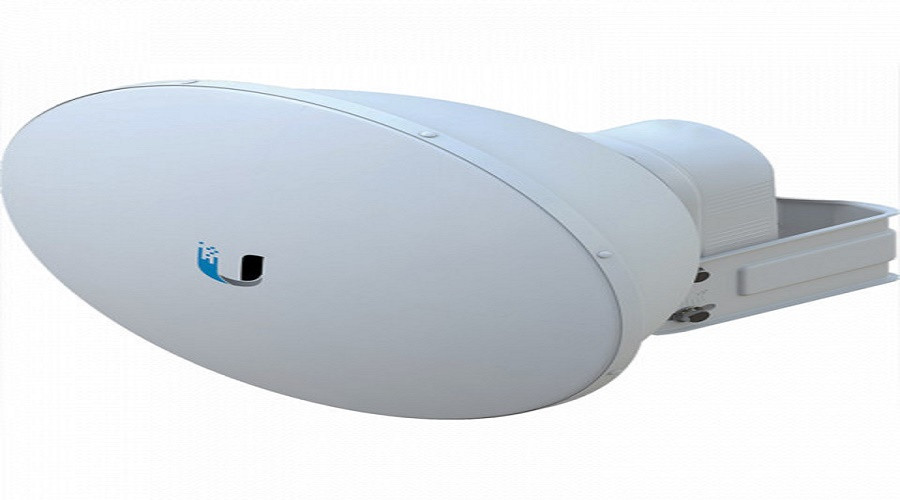

Ubiquiti: Airfiber  AF5X-HD-34-S45 con antena

Ubiquiti: Airfiber  AF5X-HD-34-S45 con antena. ¿Cómo configurar?

Conoce la antena Ubiquiti: Airfiber  AF5X-HD-34-S45 y cómo configurar correctamente paso a paso para un uso óptimo.

Aquí conocerás y descubrirás todo acerca del AirFiber AF 5X HD 34 S45 con antena de parte de Ubiquiti, un dispositivo de red que te ayudará en tu hogar.

Conoce todos los detalles del funcionamiento de este AirFiber incluyendo todo lo que viene incluido con este dispositivo y su funcionamiento externo con detalles como:

    • ¿Qué hacen las luces led del dispositivo AirFiber AF 5X HD?
    • ¿Para qué son todos los puertos que están alrededor del AirFiber AF 5X HD?


  • ¿Cómo puedes distinguir los distintos comportamientos de red o señal a través de tu dispositivo AirFiber de Ubiquiti?


Además descubre dónde conseguir los softwares oficiales de Ubiquiti para la configuración de tus dispositivos incluyendo tu AirFiber.

No te pierdas nada acerca del nuevo AirFiber de Ubiquiti con antena.

¿Qué es un dispositivo AirFiber como el que trae el Ubiquiti AirFiber Af 5X HD 34 S45 con antena?

El AirFiber es un sistema novedoso de punto a punto de 5 gigahercios (point to point) fabricado por Ubiquiti Networks.

Este sistema ofrece un rendimiento que supera las expectativas, quedando por encima de una gran cantidad de anclajes de red actuales.

Un AirFiber puede ofrecer 1 Gbps de velocidad de red y hasta 100 kilómetros de alcance recto, logrando transmitir cantidades hasta 100 megabytes en menos de un segundo.

¿Qué trae la caja del Airfiber AF 5X HD de Ubiquiti?

El paquete del este dispositivo de red de Ubiquiti, específicamente del AirFiber AF 5X HD incluye en su caja todo lo necesario para la instalación del mismo, y para su correcto funcionamiento, los objetos específicos son:

AirFiber AF 5X HD:

Es el dispositivo en cuestión, que le ayudará a operar redes en su hogar, consiguiendo con este grandes ventajas en comparación de otros aparatos por sus geniales características de última generación.

Sin embargo no se puede conocer todas las maravillas de esta tecnología solo dando un vistazo por encima, por lo que en breve explicaremos que es un AirFiber y las características específicas del modelo AF 5X HD.

Soporte de antena GPS:

Será el encargado de que nuestra antena GPS esté fija en un lugar, brindando a esta la protección necesaria para garantizar su duración a través del tiempo y otras condiciones.

Antena de GPS externa:

Es la indicada para el protocolo de red que logró Ubiquiti en su sistema 100% original como lo es el que posee el AirFiber.

Anclaje de Metal:

Es una tira de metal con cierta flexibilidad que le permite colocarle alrededor de un poste o tubo añadiendo la capacidad de montaje en este tipo de superficie.

Bridas o precintos:

También serán herramientas que nos ayudarán en la instalación de nuestro AirFiber AF 5X HD.

Soporte universal:

Con el soporte de la antena GPS ya presentado solo falta mencionar el soporte de nuestro dispositivo de red, este funcionara para mantener fijo junto al resto de componentes al AirFiber AF 5X HD en cuestión.

Kit de actualización IP67:

Es un breve agregado al que le corresponde la tarea de mejorar la protección a la intemperie de nuestro aparato, mejorando la resistencia al polvo y al agua y precipitaciones en gran medida hasta un protocolo IP67.

Gigabit PoE con soporte de montaje:

Este es un convertidor de energía  y cable ethernet al conector PoE, para que pueda recibir red y electricidad por un solo conector el aparato al que esté conectado y sea capaz de ejercer esta función.

Cable de alimentación:

Será el encargado de brindar energía a todo el dispositivo.

¿Con qué modelos de antena es compatible en Ubiquiti AirFiber AF 5X HD?

Aunque en esta ocasión nuestro AirFiber de Ubiquiti ya trae su propia antena, nunca está de más saber con qué otros tipos de antena puede ser conectado este dispositivo.

Los tipos de antenas AirFiber X con las que el AirFiber AF 5X HD de Ubiquiti es compatible son:

  • AF-5G23-S45.
  • AF-5G30-S45.
  • AF-5G34-S45 (Versión incluida).

¿Cuáles requisitos hay que cumplir para lograr una correcta instalación de nuestro AirFiber AF 5X HD?

Para la instalación de nuestro AirFiber AF 5X HD debemos seguir una serie de pasos y verificar que todas las condiciones son seguidas correctamente.

El correcto cumplimiento de las condiciones garantiza el funcionamiento de nuestro AirFiber a su máxima potencia, capacidad o alcance.

Los requisitos que hay que seguir son:

Visión:

Debe haber una línea clara de visión entre los puntos que se conectaran de nuestro AirFiber AF 5X HD con antena, mientras más obstáculos hallan entre un punto y otros existirán más probabilidades que se vea comprometido su correcto funcionamiento.

GPS:

No debe haber ningún obstáculo en la parte superior ni del AirFiber ni de la antena GPS, esto para que las señales no sean interceptadas por ningún objeto físico.

Orientación:

La orientación de nuestro AirFiber AF 5X HD debe ser vertical, tal y como fue planeado para su uso.

Puntos de montaje:

Al momento de elegir el lugar donde colocar el AirFiber deberás cumplir con las siguientes condiciones para evitar cualquier inconveniente:

  • El AF 5X HD debe estar al menos un metro por debajo del punto más alto de la estructura conjunta.
  • En cambio para la instalación en torres este dispositivo debe estar mínimo 3 metros por debajo del punto más alto de la torre en cuestión.

Cable de tierra:

Tendrá que tener mínimo de 10 AWG x 5 milímetros al cuadrado y una longitud máxima de 1 m. Para prevenir algún error se debe conectar el dispositivo AirFiber AF 5X HD a una toma de tierra, poste, torre o barra de conexión a tierra.

¿Dónde puedo conseguir la aplicación original de Ubiquiti para configurar mi dispositivo AirFiber AF 5X HD 34 S45 con antena?

La aplicación de UbiquitiUISP Mobile” se puede conseguir en la tienda de aplicaciones para teléfono android Google Play Store o en la App Store de IOS.

Desde estas tiendas se puede descargar la app siempre comprobando antes que sea de parte del distribuidor oficial “Ubiquiti Inc.” ya sea en la Play Store o en la App Store.

Recuerda no conectar ni añadir información personal a ninguna aplicación que no sea aprobada por un distribuidor oficial.

Recomendación acerca de la protección de sobrecarga para tu AirFiber AF 5X HD 34 S45 con antena.

Para más protección de energía es recomendable instalar dos supresores de sobrecarga a tu AirFiber al final de cada enlace.

Instale el primer protector a un metro del puerto de datos e instale el segundo protector en el punto de acceso en el lugar donde se encuentra el equipo de red por cables.

Especificaciones, detalles y complementos de hardware que vienen incluidos en el AirFiber AF 5X HD 34 S45 con antena de Ubiquiti.

El dispositivo AirFiber trae muchas ayudas externas en forma de luces o aberturas, todo esto para que el dispositivo logre cumplir su objetivo totalmente.

Los detalles de hardware que trae en AF 5X HD son:

Conectores de antena AirFiber:

Son los puertos usados para los cables de señal de las antenas RF. El AirFiber AF 5X HD posee dos de estas entradas que siempre serán 100% útiles, existe un tercer conector que está al centro de las dos plateadas, este conector dorado del que se hablará después es el conector GPS y debe reservarse para eso.

Conector de antena GPS:

En este conector secundario que es de color dorado y esta al centro de los otros conectores se anclara la antena de GPS, es necesario conectar la antena GPS que viene incluida a este dispositivo en este puerto, ya que no se promete el correcto funcionamiento en caso de conectarlo en otro sitio.

Indicadores LED de señal:

Cuando nuestro AirFiber AF 5X HD esté completamente iniciado con todas sus características correctamente se encenderá un indicador de señal con 4 luces y una barra con niveles a su lado.

Estas luces indican que tan cerca está el AirFiber de su objetivo ideal para un señal idónea y/o perfecta.

Colores de las luces led de los indicadores de señal:

  • El led de señal número 1, el que esta mas abajo de todos estos, al mismo tiempo justo por encima de los otros indicadores de funcion, indicara la minima señal y se iluminara de color rojo cuando este encendido.
  • El led de señal numero 2, se encuentra justo por encima del led de señal numero 1, se notara un incremento minimo en la barra de ayuda visual que esta a su lado indicando su nivel, este led representa un nivel de señal entre medio y bajo y se iluminara de color amarillo.
  • El led de señal numero 3, abajo del led que esta en el extremo superior, su barra de ayuda tiene un aumento mas notorio a comparacion del primer led y se iluminara de color azul.
  • El led de señal numero 4, es el que esta en el extremo superior, justo arriba del led numero 3 o de color azul, este led indicara la maxima y recomendada señal del AirFiber llegando a la maxima capacidad del indicador dibujado, este led se iluminara de color verde.

Bootup a airOS:

Al encenderse el AirFiber Af 5X HD 34 S45 con antena, los LED de alimentación, los led GPS, los led de enlace y los de señal del 1 al 4 se iluminan. Una vez que el código de la CPU toma el control, los LED de GPS, Enlace y Señal del 1 al 3 se apagan.

El LED de señal 4 permanecerá encendido, esto será para indicar que el proceso de arranque está en curso y no hay ningún problema de encendido.

Software de arranque del AirFiber AF 5X HD:Cuando el AirFiber que tengas conectado arranque su enlace con el AirOS de Ubiquiti, el led de señal número 4 cambiará su manera de comportarse.

Este led pasará de estar en iluminación fija y constantemente encendido a parpadear con una frecuencia de 2.5 Hz.

Esto continuará hasta que el AirFiber AF 5X HD esté completamente iniciado.

Niveles de señal:

Una vez completamente encendido el dispositivo AirFiber AF 5X HD 34 S45 con antena de Ubiquiti y conectado con AirOS, los leds ahora encendidos de señal del 1 al 4, de colores del rojo al azul, actuarán como la gráfica de barras que indica que tan cerca está el aparato de red de su objetivo ideal como se mencionó anteriormente.

Lo mide de forma automática sin necesidad de la intervención humana o de terceros basándose en los rangos de los enlaces, las ganancias de la antena y los niveles de transmisión establecidos mediante la configuración del AirFiber.

Comportamientos de los leds de señal del AirFiber:

Todos los led de señal permanecen siempre encendidos perfectamente si está en una capacidad o cantidad de señal ideal y sin bajos, sin embargo distintos comportamientos de las luces indican diferentes intensidades de red.

Para describir en el resumen se usarán los siguientes términos:

Para colores:

  • “Az” se usará para azul.
  • “Ve” se usará para verde.
  • “Am” se usara para amarillo.
  • “Ro” se usará para rojo.

Para estado:

  • “P+” significa encendido.
  • “A-” Significa apagado.
Niveles de señal según las luces (Tabla).

Número.

Descripción de la apariencia del nivel de señal.

Pérdida.

Resumen.

1

Con todos los led perfectamente encendidos.

Pérdida igual a 0 decibelios (dB).

Az = P+

Ve = P+

Am = P+

Ro = P+

2

Con el led azul parpadeando y el resto encendidos normalmente.

Pérdida igual a -1 decibelio (dB).

Az = N/

Ve = P+

Am = P+

Ro = P+

3

Con el led azul apagado y el resto encendidos.

Pérdida igual a -2 decibelios (dB).

Az = A-

Ve = P+

Am = P+

Ro = P+

4

Con el led azul apagado, el led verde parpadeando y el resto bien encendidos.

Pérdida igual a -3 decibelios (dB).

Az = A-

Ve = N/

Am = P+

Ro = P+

5

Con tanto el led azul como el led verde apagados y el resto de luces perfectamente encendidas.

Pérdida igual a -4 decibelios (dB).

Az = A-

Ve = A-

Am = P+

Ro = P+

6

Con tanto los led azul como el verde apagados, el led amarillo parpadeando y el led rojo encendido normalmente.

Pérdida igual a -5 decibelios (dB).

Az = A-

Ve = A-

Am = N/

Ro = P+

7

Con tanto los led azul como el verde apagados, el led amarillo parpadeando y el led rojo encendido normalmente.

Pérdida igual a -6 decibelios (dB).

Az = A-

Ve = A-

Am = N/

Ro = P+

8

Con los led azul, verde y aparillos completamente apagados y el led de color rojo como unico encendido.

Pérdida igual a -7 decibelios (dB).

Az = A-

Ve = A-

Am = A-

Ro = P+

9

Con los led azul, verde y aparillos completamente apagados y el led de color rojo como unico encendido.

Pérdida igual a -8 decibelios (dB).

Az = A-

Ve = A-

Am = A-

Ro = P+

10

Con los led azul, verde y amarillos completamente apagados y el led de color rojo como unico encendido.

Pérdida igual a -9 decibelios (dB).

Az = A-

Ve = A-

Am = A-

Ro = P+

11

Con los leds azul, verde y amarillos apagados y el led rojo parpadeando.

Pérdida igual a -10 decibelios (dB).

Az = A-

Ve = A-

Am = A-

Ro = N/

12

Con los leds azul, verde y amarillos apagados y el led rojo parpadeando.

Pérdida igual a -11 decibelios (dB).

Az = A-

Ve = A-

Am = A-

Ro = N/

13

Con los leds azul, verde y amarillos apagados y el led rojo parpadeando.

Pérdida igual a -12 decibelios (dB).

Az = A-

Ve = A-

Am = A-

Ro = N/

14

Con todos los led completamente apagados.

Pérdida igual a -13 decibelios (dB).

Az = A-

Ve = A-

Am = A-

Ro = A-

Led de enlace (Link):

Indica el punto de enlace que posee el AirFIber AF 5X HD, para esto usa distintas medidas de parpadeo que son:



    • Parpadeo rápido: Sincronizando.
    • Parpadeo normal a lento: Señalización.
    • Parpadeo lento: Registro.


  • Encendido: Funcionando.


Led de GPS:

Indica el uso operativo del GPS. Este led posee los siguientes modos:

    • Apagado: GPS aun sin sincronizar.
    • Parpadeando: Señal de GPS débil, no es usable en este punto.


  • Encendido: Señal de GPS fuerte, dispositivo en completo funcionamiento.


Led de MGMT (Ethernet management):

Indica la actividad Ethernet. Sus señales de funcionamiento son:

    • Apagado: Sin enlace de cable de Ethernet.
    • Encendido: Enlace de Ethernet logrado.


  • Parpadeo de forma aleatoria: Actividad a través de Ethernet.


Led de datos:

Indica los mismos datos que el punto anterior, estos son:

  • Apagado: Sin enlace.
  • Encendido: Enlace establecido.
  • Parpadeo aleatorio: Actividad a través de Ethernet.

Led de alimentación o energía:

Este led indica si el dispositivo AirFiber AF 5X HD está recibiendo energía de forma correcta, su comportamiento es predecible, si está encendido este led significa que el aparato electrónico de red está recibiendo energía perfectamente, mientras que si esta apagado es porque no recibe energía de su cable de alimentación.

Entrada de gestión:

De 10/100/1000 Megabits por segundo, es un puerto ethernet con seguridad para configurar. La gestión de banda estará disponible en el software de comparación del AirFiber por defecto.

Cuando la gestión en banda no está activada el puerto MGMT será el único que puede controlar, personalizar, configurar y/o actualizar el firmware.

Este puerto también puede ser usado para la alimentación PoE y su dirección IP por defecto es 192.168.2.20.

Botón de restablecimiento de fábrica (Reset):

Para devolver a su estado original o de fábrica a su AirFiber Af 5X HD deje presionado el botón de reinicio por lo menos 10 segundos mientras esté encendido.

Puerto de datos:

Es el puerto Gigabit PoE para administrar el tráfico de usuario y alimentar de energía el dispositivo, su dirección IP por defecto es 192.168.1.20.

Tabla de especificaciones técnicas del AirFiber AF 5X HD.

Para todo aquel que quiera conocer todos los datos y especificaciones del dispositivo AirFiber de Ubiquiti, sus detalles específicos son los siguientes:

Tabla técnica AirFIber AF 5X HD.

Detalle técnico.

Especificación.

Dimensiones o tamaño.

224 milímetros x 82 milímetros x 48 milímetros o 22,4 centímetros x 8,2 centímetros x 4,8 centímetros.

Conectores de frecuencia de radio.

RP-SMA Impermeable, SMA Impermeable para el GPS.

Dispositivo agregado de antena GPS.

Base magnética exterior.

Alimentación.

Adaptador de un Gigabit con capacidad PoE de 24V, 1 A (incluido).

Métodos de alimentación de energía.

Alimentación pasiva a través de Ethernet por PoE.

Tensión admitida (rango).

+18 a +54 VDC1.

Límite de consumo de energía.

6 a 12W.

Red.

Puertos de datos y transmisión.

(1) puerto Ethernet de 10, 100 y 1000 Megabit por segundo .

Puerto de control y gestión de red.

(1) puerto Ethernet de 10, 100, 1000 Gigabit por segundo.

Bluetooth en su versión 4.0.


Instalación.

Soporte de airFiber X en general (compatible con Rocket).

Soporte redondo de poste para antena GPS (incluido).

Temperatura apta para su correcto funcionamiento.

De -40 a 55° C (-40 a 131° F).

Impermeabilización.

IP67.

Certificaciones.

CE, FCC, IC.

Sistema.

Rendimiento máximo.

1,34 Gigabits por segundo.

Cifrado.

256-bit AES.

OS.

airOS LTU.

Modos inalámbricos.

Maestro/esclavo.

Señales de radio.

Potencia máxima al transmitir.

29 decibelios a un milivatio (dBm).

Precisión de radio.

< 2 ppm.

Ancho de banda del canal.

10, 20, 30, 40, 50, 60, 80, 100 Megahercios seleccionable.

Frecuencia operativa en Megahercios.

En todo el mundo

4800 - 6200.

EE.UU. / CA.

U-NII-1.

5150 - 5250.

U-NII-2A.

5250 - 5350.

U-NII-2C.

5470 - 5725.

U-NII-3.

5725 - 5850.

Gestión de radio (MHz).

En todo el mundo.

2400 - 2483,5.

Comentarios y opiniones de usuarios que han usado el AirFiber AF 5X HD con antena:

A continuación se presentan algunos comentarios de personas que compraron y usaron el dispositivo de red de Ubiquiti AirFiber AF 5X HD:

Hans: Just as decribed (Tal como se describe).

Estados Unidos el 9 de mayo de 2019.

“This does it job (Esto funciona)”.

Fuente: https://www.amazon.com/-/es/gp/customer-reviews/R1OIDLJJYUZ69N/ref=cm_cr_dp_d_rvw_ttl?ie=UTF8&ASIN=B07GXZN8D3

CCI: Excellent product! (¡Excelente producto!).

Estados Unidos el 1 de febrero de 2019.

“The quality is excellent and the product is always reliable - you can't go wrong with Ubiquity! (La calidad es excelente y el producto siempre es confiable: ¡no puedes equivocarte con Ubiquity!)”.

Fuente: https://www.amazon.com/-/es/gp/customer-reviews/RT1W6AAKY8D73/ref=cm_cr_dp_d_rvw_ttl?ie=UTF8&ASIN=B00ZKAH3NC

Artículos similares

Ubiquiti: Airfiber  AF5X-HD-34-S45 con antena
Ubiquiti: Airfiber AF5X-HD-34-S45 con antena
Ubiquiti: Airfiber AF5X-HD-34-S45 con antena. ¿Cómo configurar? Conoce la antena Ubiquiti: Airfiber AF5X-HD-34-S45 y cómo configurar correctamente paso a paso para un uso óptimo. ...
