Unifi: Configuración de un enlace AF5X-HD paso a paso [Actualizada]

Unifi: Guía paso a paso para configurar un enlace AF5X-HD [2022]

Aprende la configuración básica del enlace AF5X-HD y disfruta de un funcionamiento completamente óptimo.

¿Qué es un radio enlace?

Un radio enlace se refiere a la capacidad de transportar información de un lugar A a un lugar B, de manera inalámbrica y sin la necesidad de tener un medio físico.

La comunicación inalámbrica de un radio enlace siempre tiene que darse en una frecuencia determinada, la cual puede ir desde los 900 MHz hasta 24GHz.

Frecuencias más recomendables

Como un dato importante a tomar en cuenta es que, en este caso, las frecuencias más bajas son las que más se recomiendan, ya que tienen una mejor propagación en el aire e, inclusive, pueden traspasar obstáculos.

Sin embargo, las transmisiones se suelen llenar de ruido, por lo que no desarrollan la suficiente capacidad, mientras que la frecuencias muy altas pueden desarrollar una alta capacidad pero no tanta distancia, que se la señal se atenúa muy rápido.

¿Qué se puede transmitir con un radio enlace?

Antes de comenzar explicando la configuración del enlace AF5X-HD, debemos entender para qué sirve dicho enlace y qué se puede transmitir a través de él.

Y bueno, por medio de este enlace se puede trabajar todo lo que es video, voz, data, telemetría o cualquier datos que sea de arquitectura IP; al final, lo que se entrega con este enlace es una comunicación lan to lan transparente al 100%.

Sin embargo, para este tipo de enlaces existen dos programas o soluciones: la familia AirMax o la familia de AirFiber.

La diferencia técnica entre estas dos familias es que AirMax trabaja con una arquitectura 802.11-WDS; mientras que en el caso del AirFiber es un BridgeNativo en el aire, es decir que no genera una conversión de paquete o de las tramas para generar una transmisión en el aire.

Este último tiene destacadas ventajas en cierto tipo de tráfico, por ejemplo cuando nos referimos al tráfico que genera mucho procesamiento, es importante que siempre el radio enlace sea de tipo nativo.

Tecnología AirFiber

Como ya lo explicamos, para generar enlaces existen dos tipos de familias, y en esta ocasión nos centraremos en la familia AirFiber, ya que es un programa 100% transparente, es decir que no hay problema alguno por poder transportar cualquier tipo de data e IP.

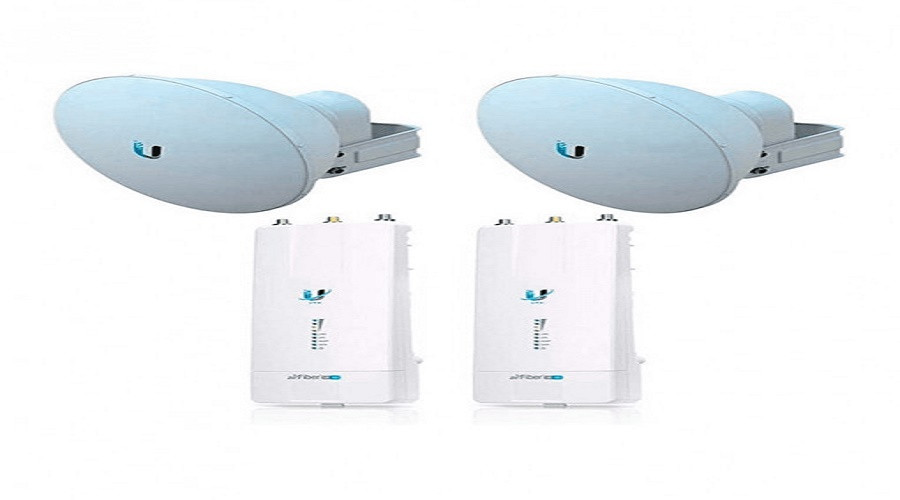

Ubiquiti Networks Antena AirFiber

La antena Ubiquiti Networks AirFiber es el dispositivo por medio del cual podrás conseguir un enlace AF5X-HD

Entre sus principales características se encuentran:

  • Es una antena direccional.
  • La ganancia de la antena es de 30 dBi.
  • Posee una frecuencia de banda de 5 GHz.
  • Tiene una distancia promedio máxima de hasta 32 kilómetros con línea de vista plena.
  • Su distancia promedio para máxima velocidad es de hasta 30 kilómetros con línea de vista plena.
  • En lo que se refiere a la capacidad en Mbps, depende de la distancia del enlace.

Radio para Backhaul 5Ghz

El radio es otro de los elementos indispensables que debes tener para lograr un enlace AF5X-HD. El Radio de Backhual es conectorizado de alta capacidad.

Este dispositivo cuenta con una tecnología LTU AirFiber de hasta 1 Gbps y 5 GHz. Entre sus principales características se encuentran:

  • El modo de operación es Master / Slave.
  • Sus anchos de canal son ajustables,.
  • Tiene soportes de OFDM y OFDMA.
  • Su configuración es vía Bluetooth.
  • Tiene un procesador propietario de AirFiber LTU IC.
  • Su sincronización es GPS.
  • Su seguridad es AES-256.
  • Tiene una Ultra baja latencia.
  • Su análisis es de espectro dedicado.
  • Su alimentación es de 19-50 VDC.
  • Sus dimensiones son de 224 x 82 x 48 mm.
  • Pesa 0.35 kg.
  • Su temperatura de operación es de -40°C a 55°C.

¿Cómo configurar un enlace AF5X-HD?

La configuración del enlace AF5X-HD es muy sencilla, sin embargo, se requieren de seguir algunos pasos para su correcta configuración

Lo primero que debes hacer antes de configurar un enlace AF5X-HD, es descargar y actualizar el programa AirFiber 5XHD, con el cual tendrás diversas ventajas. Aquí te dejamos los pasos a seguir para la instalación y actualización del AirFiber 5XHD.

Instalación y actualización del AirFiber 5XHD

Paso 1

Lo primero que debes hacer es acceder a la página www.ubnt.com para, posteriormente, dar click en la sección downloads o descargas.

Paso 2

Dentro de la sección de descargas, debes seleccionar la familia de airFiber. Dentro de este apartado, debes seleccionar el modelo AF5X-HD, y, posteriormente, descargar el archivo que se encuentra del lado derecho.

Paso 3

Para poder descargar el archivo, debes aceptar la licencia que te pide e, inmediatamente, comenzará la descarga de archivo. El peso de este archivo es aproximadamente de 21 megas (es relativamente pequeño, por lo que no te ocupará mucho lugar de almacenamiento).

*Recomendación*

Una vez descargado el enlace AF5X-HD, es recomendable, en caso de tener Wifi o alguna otra interfaz de vídeo, desactivarla, esto con el objetivo de que no haya conflictos al momento de entrar con el radio.

Paso 4

Una vez que el archivo ya está descargado, hay que cambiar la red al mismo segmento que tenga nuestro radio. Una vez dentro del programa, en nuestro navegador debemos ingresar a la dirección 192.168.120; al momento de ingresar a esta dirección, posiblemente marcará un error de conexión, el cual se puede revertir dando clic en “Configuración avanzada”.

Paso 5

Una vez dentro de esta dirección, se mostrará la página para iniciar sesión en el AirFiber 5XHD (AF5X-HD), en donde deberás crear una cuenta siguiendo los sencillos pasos que se te piden.

Paso 6

  • Una vez dentro de la interfaz, debemos estar seguros de que la versión en la que estamos sea la más actualizada.
  • Para comprobar esto debemos:
    Irnos a la opción de setting o ajustes.
  • Después pasamos a la opción de servicios.
  • Posteriormente daremos clic en la opción se sistema, en donde subiremos un nuevo find wear
  • Una vez que el find wear se terminó de subir, tenemos que actualizar el programa. Esto puede tardar algunos minutos.

Paso 7

Posterior a esto, la página te enviará nuevamente a la página de inicio, en donde deberás comenzar sesión nuevamente con el usuario y contraseña con el que te registraste. Y ¡listo!, tendrás acceso a la nueva versión del AirFiber 5XHD.

Principal ventaja de la actualización de AirFiber 5XHD

La principal ventaja, y la más importante, que tendrás con la actualización del programa AirFiber 5XHD, es que podrás habilitar o deshabilitar la configuración vía bluetooth, pues este equipo se puede configurar por medio de bluetooth.

Configuración

Lo primero que debes hacer para comenzar con la configuración del enlace AF5X-HD, es configurar un primer radio y cambiar la dirección IP, que se encuentra en la opción de settings, después, configuración y elegimos la opción que dice red.

Gracias a los dos puertos con los que cuenta este dispositivo, es posible agregar una dirección IP extra, ya sea DHCP o estática, las cuales se pueden conectar en el puerto secundario, ya que podemos acceder sin necesidad de conectar o desconectar el puerto principal. Al finalizar, asegúrate de guardar los cambios que realizaste en el programa.

El siguiente paso que debes realizar es configurar un segundo radio, para lo que debes iniciar por conectarlo. Posterior a esto debes entrar de nueva cuenta a la dirección 192.168.120 e ingresar nuevamente al programa como lo hiciste la primera vez.

Para este segundo radio, debes tener la misma versión de find wear, que el primer radio que configuramos. Para esto, debes seguir el mismo proceso que se hizo en el primer radio.

Proceso de enlace

Una vez que ambos radios se encuentran configurados, el siguiente paso a seguir es realizar en enlace, sin embargo, antes de realizar este proceso, es importante que tomes en cuenta las siguientes recomendaciones:

  • No es recomendable que estos radios se enciendan o que estén prendidos sin estar conectados a las antenas, ya que puede haber un retroceso de señal y el radio podría resultar dañado.
  • Para evitar esto puedes ponerle una carga fantasma, una antena pequeña o un atenuador de señal
  • Para hacer este enlace, se requiere que tengamos una conexión o antena de GPS para un correcto funcionamiento.
  • El equipo también cuenta con una conexión opuesta tierra al radio; el radio tiene un tornillo en la parte de atrás, que tiene una etiqueta amarilla e indica que debe ser aterrizado no sólo para prever fallas, sino también para que descargue la estática al radio y tengamos un mejor rendimiento.

Configuración de enlace

Una vez que tenemos el acceso a nuestros radios, procedemos a la configuración. A los radios les llamaremos: radio maestro y radio esclavo. Para esto, se debe de poner la ganancia de la antena, por ejemplo, la de 23 decibeles.

Otra configuración a la que se tiene acceso, es a la sincronización del GPS; la potencia se puede poner automática o fija, esto va a depender de tus necesidades; en lo que se refiere a la modulación, ésta debe ser automática (un punto muy importante).

Y, como al finalizar todos los pasos, se deben guardar los cambios al terminar la configuración

En términos generales, la configuración del radio es muy simple, sin embargo, existen algunos “trucos” que pueden generar algunos contratiempos al usuario.

En lo que se refiere a la potencia, en el programa puede subir hasta 52 decibeles, sin embargo, esto va a depender de la región y la frecuencia en la que se encuentre configurado el radio.

Es decir, al momento de que en el programa pongan el país en el que se encuentran, la potencia se verá modificada; por esa razón es importante que si requieres trabajar con potencias más altas, configures el programa al país que cuenta con esta licencia.

Precio en el mercado

La antena Ubiquiti Networks, es el dispositivo indicado para obtener un enlace AF5X-HD, de la cual, existe una gran oferta en el mercado mexicano.

Estas antenas se pueden encontrar en diversos sitios de venta electrónica como Cyberpuerta, en donde el precio ronda los 10 mil 649 pesos y los 14 mil 829 pesos.

También se puede encontrar en Mercado Libre, uno de los portales de venta electrónica no sólo de México sino en el mundo entero, en donde el precio de este dispositivo ronda entre los 17 mil 547 pesos y 26 mil 409 pesos.

En lo que se refiere al Radio de Backhaul, éste tiene un precio que va de los 10 mil 649 pesos mexicanos, a los 12 mil 399 pesos mexicanos. Este dispositivo se puede encontrar en tiendas de venta digital como Cyberpuerta y Hellow.mx.

También, existen tiendas de venta digital en donde venden paquetes que te incluyen la antena y el radio, tal es el caso de Mercado Libre, en donde todo el paquete ronda los 17 mil 547 pesos, la cual suele ser una excelente oferta.
