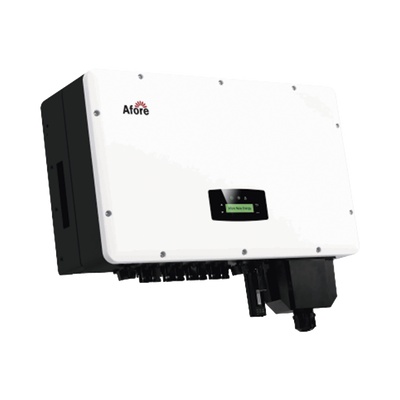

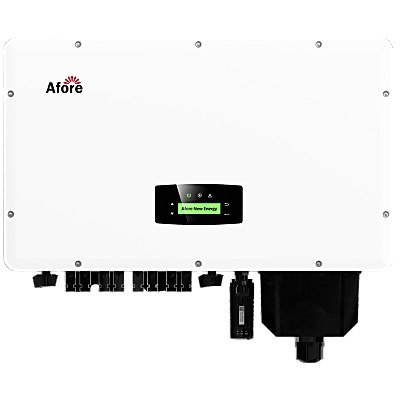

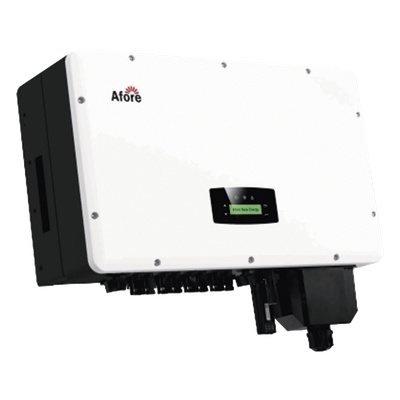

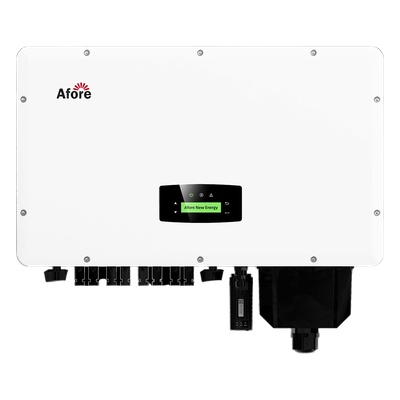

AFORE BNT036KTA Inversor para Interconexion a CFE de 36 kW con Salida Trifasica de 220 Vca Modulo Wifi Incluido
Descripción
BNT036KTA AFORE Inversor para Interconexión a CFE de 36 kW con Salida Trifásica de 220 Vca Módulo Wifi Incluido
¿Cómo Funciona
Los sistemas de interconexión convierten mediante un inversor la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.
El Afore BNT036KTA es un inversor trifásico de 36 kW diseñado para aplicaciones comerciales y plantas solares que demandan el máximo rendimiento y confiabilidad. Su carcasa de aluminio anodizado ofrece alta durabilidad y resistencia a la corrosión mientras que su sistema de enfriamiento inteligente con ventilador asegura una óptima disipación de calor prolongando la vida útil del equipo.
Equipado con interfaz de control táctil y comunicación estándar vía Wi-Fi (con opción a Ethernet/GPRS) permite monitoreo en tiempo real a través de plataforma web o app brindando control total desde cualquier lugar.
Características Principales
- Potencia Máxima de Salida: 36 000 W
- Potencia Nominal de Salida: 36 000 W
- Voltaje Máximo de Entrada (V): 750
- Rango de Voltaje MPPT (V): 200-750
- Corriente Máxima de Entrada (A): 48 x 4
- Número de Seguidores MPPT: 4
- Número de cadenas: 8 (2 por MPPT)
- Eficiencia Máxima: 98.40%
- Eficiencia Europea: 98.10%
- Tipo de Protección: Integrada (Tipo II)
- Conexión Inteligente: Sí con función de Monitoreo Inteligente y comunicación RS485 / WiFi
Instalación de Equipo
Confiabilidad y Seguridad
El BNT036KTL viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna sino que también sirve para disipar el calor de manera eficiente aumentando la vida útil del inversor.
Especificaciones Técnicas
- Máx. DC Potencia (W): 54 000
- Máx. Voltaje de Entrada (V): 750
- MPPT Voltaje Operativo Rango (V): 200-750
- Rango de Voltaje de Entrada Nominal (V): 360
- Corriente Máxima de Entrada (A): 48 x 4
- Máx. Potencia de Salida (W): 36 000
- Corriente Máxima de Salida (A): 96
- Voltaje Nominal de Salida (V): 3 P/N/PE 220Vac 230Vac 240Vac
- Rango de Voltaje de Red: 180Vac-260Vac
- Rango de Frecuencia de Red: 55-65Hz
- Factor de Potencia de Salida: 1 (ajustable de 0.8 inductivo a 0.8 capacitivo)
- Máx. Eficiencia: 98.40%
- Eficiencia Euro: 98.10%
- Protección de Inversión de Polaridad PV: Sí
- Detección de Resistencia de Aislamiento PV: Sí
- Protección de Cortocircuito de AC: Sí
- Protección de Corriente de AC: Sí
- Protección de Sobrevoltaje de AC: Sí
- Protección Anti-aislamiento: Sí
- Protección de Residuo de Corriente: Sí
- Protección de Sobrecarga Temporal: Sí
- Grado de Protección: IP66
- Material del Recinto: Aluminio
- Rango de Temperatura Ambiente: -25 a 60 °C
- Humedad Relativa: 0-100%
- Topología: Sin Transformador
- Interfaz de Comunicación: RS485 / WiFi
- Enfriamiento: Convección inteligente con ventilación
Diagrama de conexión
HNS10000TL
El inversor viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna sino que también sirve para disipar el calor de manera eficiente aumentando la vida útil del inversor.
Módulos Solares Compatibles
Modelo: LR572HTH575M
Cantidad recomendada: 18
Voltaje de circuito abierto (Voc): 52.06 V
Corriente en corto circuito (Isc): 14.44 A
Dimensiones: 2278x1134x35 mm
Modelo: ETM760BH450WW/WB
Cantidad recomendada: 22
Voltaje de circuito abierto (Voc): 41.4 V
Corriente en corto circuito (Isc): 13.6 A
Dimensiones: 1909x1134x35 mm
Modelo: LP182182M72NH580W
Cantidad recomendada: 18
Voltaje de circuito abierto (Voc): 51.09 V
Corriente en corto circuito (Isc): 14.45 A
Dimensiones: 2279x1143x30 mm
Modelo: RSM1328660M
Cantidad recomendada: 16
Voltaje de circuito abierto (Voc): 45.75V
Corriente en corto circuito (Isc): 18.33 A
Dimensiones: 2384x1303x35 mm
Notas
- Los inversores requieren sincronizarse para entregar voltaje de lo contrario el equipo no entregará voltaje si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
- Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A) colocar supresores de picos (LA302R) y verificar voltajes de operación.
