ANDREW / COMMSCOPE 223-1584 Kit de aterrizaje Estandar para cable coaxial de 1/4" 3/8" CNT-400 9913. Longitud del conductor 60".
Descripción
223-1584 ANDREW / COMMSCOPE Kit de aterrizaje Estándar para cable coaxial de 1/4" 3/8" CNT-400 9913. Longitud del conductor 60".
Kit de puesta a tierra estándar para 1/4 y 3/8 en el cable coaxial corrugado CNT-300 y la CNT-400 cable trenzado y guía de onda elíptica 240 y 380
Waveguide Tamaño: WR28 WG22 R320 WR42 WG20 R220
Tipo de cable: trenzada Ondulado Guía de onda elíptica
Puesta a tierra Tipo Kit: Kit de conexión a tierra estándar
Dimensiones
Tamaño nominal 1/4 3/8
Tamaño de Waveguide WR28 WG22 R320 WR42 WG20 R220
Vinculación del conductor Longitud 1524.0 mm 60
Cable Jacketing Remoción de Longitud máximo 59 1 mm 2.3
Cable Aislamiento de Remoción de cuerpo entero mínimo 55 9 mm 2.2
Diámetro compatible máximo 9.652 mm 0.380
Diámetro compatible mínimo 6.223 mm 0.24
Especificaciones electricas
Manejo actual Probado para soportar 100.000 amperios pico de corriente de pico
Current Manipulación Método de prueba MIL-STD-1.757
Conexión a tierra Vinculación y blindar el método de prueba MIL-STD-188-124A
Protección contra rayos Método de prueba IEC 1.024-1
Especificaciones generales
Tipo de cable trenzado Ondulado Guía de onda elíptica
Puesta a tierra Tipo Kit Kits de conexión a tierra Estándar
Ordenando Nota CommScope® producto estándar en los Estados Unidos y Canadá
De color negro
Vinculación Material del conductor Cobre
Vinculación del conductor de alambre de calibre Tamaño 6
PVC Vinculación Conductor Aislamiento de material
Puesta a tierra de cobre estañado Material Correa

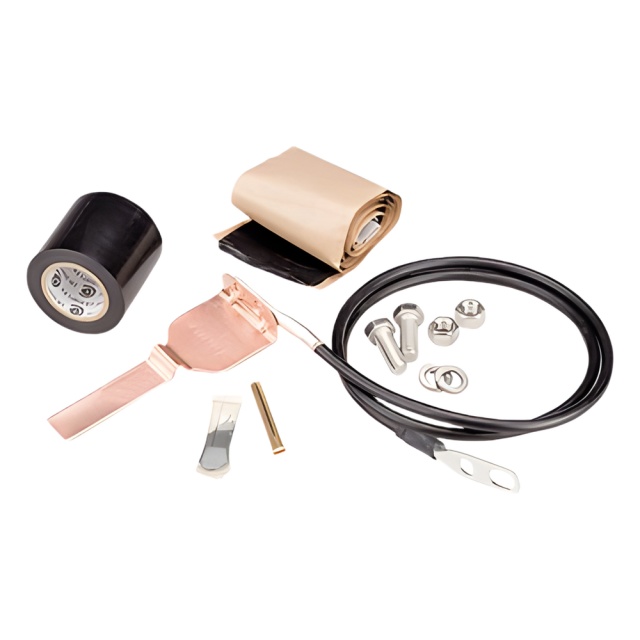

Incluye kit de puesta a tierra Hardware Lug Un rollo de 2-1 / 2 en la cinta de goma de butilo Un rollo de 3/4 en cinta de PVC
El campo Adjunto Lug adjunta
Tipo Lug Uno hoyos lug
Cantidad de empaque 1
Remache Material Cobre
Impermeabilización Método de butilo y cinta eléctrica
Especificaciones mecánicas
Blowing Lluvia Método de prueba MIL-STD-810 Método 506
Corrosión Método de prueba MIL-STD-1344 Método 1001
Congelación Lluvia / formación de hielo Método de prueba MIL-STD-810 Método 521
Humedad Método de prueba MIL-STD-1344 Método 1002
Inmersión Método de prueba IEC 60529: 2001 IP68
Temperatura de funcionamiento: -40 ° C a 85 ° C (-40 ° F a 185 ° F)
Temperatura de almacenamiento: -40 ° C a 80 ° C (-40 ° F a 176 ° F)
Tamaño de rosca 3/8
Resistencia UV Método de prueba MIL-STD-810 Método 505
Método de prueba de vibración MIL-STD-202 Método 214
Dimensiones de empaque
Altura 266.7 mm 10.5 en
Longitud 57.2 mm 2.3 en
Peso de envío 0.34 kg 0.75 libras
Ancho 175.3 mm 6.9 en
