ANDREW / COMMSCOPE A5HM-D Conector 4.3-10 Macho Para Cable de 7/8 AVA5-50 y AVA5-50FX
Descripción

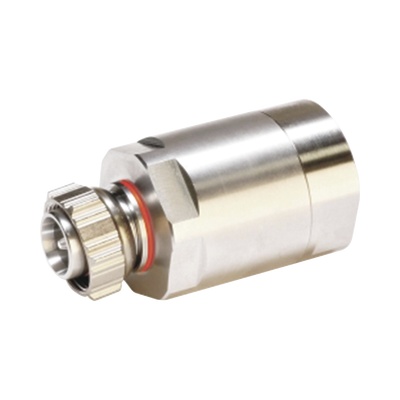

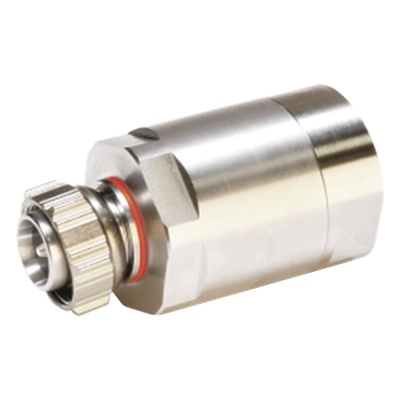

Conector RF macho 4.3-10 de configuración recta diseñado para instalación en cables coaxiales de 7/8' tipo AVA5-50 y AVA5-50FX. Ofrece impedancia controlada de 50 ohmios con respuesta de frecuencia extendida hasta 5000 MHz, ideal para infraestructuras de telecomunicaciones, estaciones base celulares y sistemas de distribución de RF. Su construcción de precisión garantiza baja pérdida de inserción y excelente repetibilidad eléctrica en condiciones de alta potencia.
Características Principales
- Interfaz 4.3-10 macho con cuerpo recto
- Impedancia 50 ohmios estable en banda completa
- Banda operativa 0 – 5000 MHz
- Pérdida de inserción típica 0.05 dB
- Resistencia contacto interior ≤ 0.40 mΩ
- Aislamiento mínimo 5000 MΩ
- Potencia promedio 3.0 kW @ 900 MHz
- Potencia pico máxima 40.0 kW
- Eficacia de blindaje -130 dB
Especificaciones Técnicas
Interfaz Mecánica
Interfaz: 4.3-10 macho
Estilo de cuerpo: Recto (straight)
Ángulo de montaje: Recto
Cable compatible: 7/8' AVA5-50 / AVA5-50FX
Eléctricas
Impedancia conector: 50 ohm
Impedancia cable: 50 ohm
Banda de frecuencia: 0 – 5000 MHz
Pérdida inserción típica: 0.05 dB
Eficacia blindaje: -130 dB
Potencia y Voltaje
Potencia promedio: 3.0 kW @ 900 MHz
Potencia pico máxima: 40.0 kW
Voltaje RF máximo: 1415.00 Vrms
Voltaje DC prueba: 4000 V
Resistencias y Distorsión
Resistencia contacto exterior máx: 1.50 mΩ
Resistencia contacto interior máx: 0.40 mΩ
Aislamiento mínimo: 5000 MΩ
IMD 3er orden típico: -166 dBc @ 1800 MHz
Método IMD: Dos portadoras +43 dBm
