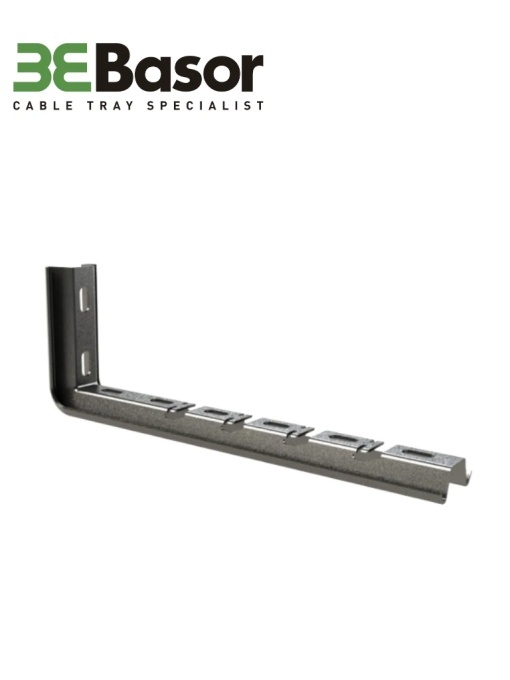

BASOR C-SHO100 - SOPORTE HORIZONTAL A PARED PARA CHAROLA 100 MM GS

Descripción

_

Información General

El Soporte de Pared C-SHO de BASORSUPPORT está diseñado para el montaje horizontal de bandejas portacables sobre muros en instalaciones eléctricas y de telecomunicaciones. Es compatible con las bandejas ERE, BF y BFR, proporcionando un soporte resistente y seguro para la conducción del cableado.

Su diseño permite una instalación sencilla y una adecuada ventilación de los cables. Para las bandejas BF y BFR no requiere tornillería adicional para su fijación, ya que las pestañas del soporte se ajustan directamente con un destornillador de punta plana. Está disponible en diferentes acabados, incluyendo acero galvanizado, galvanizado en caliente y acero inoxidable AISI 304 y AISI 316 para ambientes con distintos niveles de corrosión.

Especificaciones

Tipo de producto: Soporte horizontal para pared

Modelo: C-SHO 100

Compatibilidad:

• Bandejas ERE
• Bandejas BF
• Bandejas BFR

Ancho compatible: 100 mm

Materiales disponibles:

• Acero galvanizado (GS)
• Galvanizado en caliente (GC)
• Acero inoxidable AISI 304 (i304)
• Acero inoxidable AISI 316 (i316)

Referencias:

• GS: 207230
• GC: 207239
• i304: 207490
• i316: 217824

Peso aproximado:

• GS: 0.26 kg
• GC: 0.28 kg
• i304: 0.26 kg
• i316: 0.26 kg

Cumple con la norma UNE-EN 61537

Temperatura de operación: -50 °C a +150 °C

Material metálico no propagador de la llama

Continuidad eléctrica

Resistencia a la corrosión:

• AISI 304: Clase 9A
• AISI 316: Clase 9B

Requiere dos anclajes para su instalación en pared

Para bandejas BF y BFR no requiere tornillería adicional

Incluye

• 1 Soporte de pared C-SHO

Nota: Los anclajes para fijación a la pared, tornillos para bandejas ERE y demás accesorios de instalación se venden por separado.

FAQs

1. ¿Con qué bandejas es compatible el soporte C-SHO?

Es compatible con las bandejas portacables ERE, BF y BFR de BASOR.

2. ¿Se necesita tornillería para instalar una bandeja BFR o BF?

No. Las bandejas BF y BFR se fijan directamente al soporte mediante sus pestañas, utilizando únicamente un destornillador de punta plana. Las bandejas ERE sí requieren tornillos B1.

3. ¿Qué recomendaciones de instalación deben seguirse?

Se recomienda dejar 20 mm de separación entre la bandeja y la pared para favorecer la ventilación de los cables y mantener una distancia mínima de 250 mm entre bandejas cuando se instalen varias en paralelo. Además, las canalizaciones eléctricas no deben instalarse por debajo de tuberías de agua, vapor o gas.
