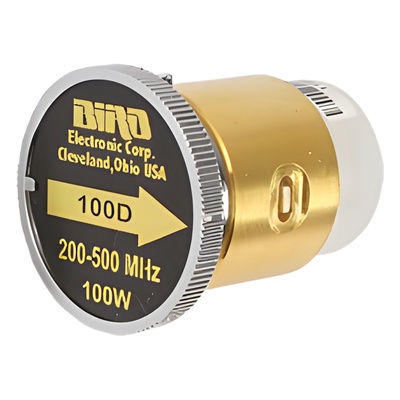

BIRD TECHNOLOGIES 100D Elemento de 100 Watt en Linea 7/8" para Wattmetro BIRD 43 en Rango de Frecuencia de 200 a 500 MHz.

Descripción

El BIRD TECHNOLOGIES 100D es un elemento insertable de medición RF de 100 W para el wattmetro Bird modelo 43, con conector en línea de 7/8 pulgadas. Lo elige quien necesita medir potencia directa y reflejada en un sistema de transmisión entre 200 y 500 MHz, o reemplazar un elemento en un wattmetro que ya usa.

Qué hace este equipo

• Mide potencia directa y reflejada en sistemas de transmisión RF mediante termoconversión con acoplamiento direccional.
• Opera en el rango de frecuencia de 200 a 500 MHz.
• Tiene una potencia nominal de 100 W.
• Es de tipo insertable y se usa con el wattmetro Bird 43.
• Se calibra con los procedimientos de Bird, con trazabilidad a valores medios históricos de desviación.
• Es intercambiable en campo con los elementos fabricados desde la introducción del sistema.
• Su construcción compacta permite integrarlo en configuraciones de rack o instalaciones portátiles.

Cuándo conviene

Es una opción para revisar el estado de una línea de transmisión en esa banda de frecuencia, ya sea en un rack fijo o en un equipo portátil. También sirve cuando ya se trabaja con wattmetros Bird 43 y se quiere cambiar de elemento sin reemplazar todo el instrumento. Los resultados dependen del sistema en el que se instale.

Antes de comprar

• Confirme que su equipo sea un wattmetro Bird modelo 43, que es la compatibilidad indicada por el fabricante.
• Verifique que la frecuencia de operación quede dentro de 200 a 500 MHz y que la potencia de su transmisor corresponda a un elemento de 100 W.
• Revise que la línea use conector de 7/8 pulgadas. El wattmetro y otros accesorios de conexión se adquieren por separado, ya que el paquete solo incluye el elemento y su documentación de calibración.
• Si tiene dudas sobre la instalación o requiere factura, consulte a CJP Telecom antes de hacer su pedido.

Preguntas frecuentes

¿Qué incluye el paquete?

Incluye el elemento de medición 100D y la documentación de calibración.

¿Sirve para otras bandas de frecuencia?

Este modelo está indicado para 200 a 500 MHz. Para otros rangos, Bird ofrece otros elementos de la familia, como los de 2-30 MHz y 25-60 MHz, y conviene confirmar con CJP Telecom el modelo adecuado.

¿Qué significa que sea intercambiable en campo?

Según el fabricante, los elementos se calibran para ser intercambiables con los elementos Bird fabricados desde la introducción del sistema.

¿Funciona sin el wattmetro?

Es un elemento insertable pensado para el wattmetro Bird 43, por lo que se necesita ese instrumento para usarlo.
