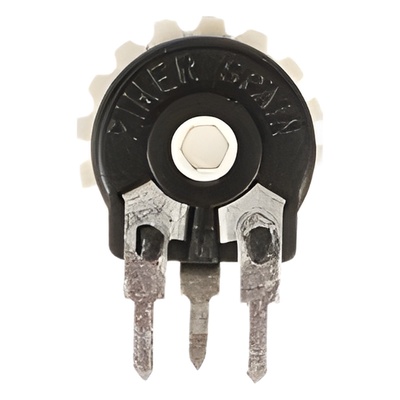

BIRD TECHNOLOGIES 5180-91 Potenciometro de 100 kOhm para Wattmetro Direccional Thrueline de Banda Ancha 4304A.
Descripción
Potenciómetro de precisión de 100 kΩ con conicidad lineal, diseñado para integración en wattmetros direccionales Thrueline de banda ancha serie 4304A. Utiliza elemento resistivo cermet (cerámica-metal) depositado sobre substrato de aluminio, ofreciendo alta estabilidad térmica y durabilidad en condiciones de operación exigentes. Su ensamblaje sellado proporciona protección IP54 contra ingreso de polvo, mientras que su rango de rotación de 265° ±5% permite ajustes finos con repetibilidad. Compatible con operación continua hasta 250 VCC y temperaturas de -40°C a +90°C, con resistencia verificada a vibración en ejes X, Y, Z y condiciones de humedad prolongada.
Características Generales
- Resistencia: 100 kΩ
- Conicidad: Lineal
- Elemento resistivo: Cermet (cerámica y metal)
- Ensamble: Sellado contra polvo
- Material: Substrato de aluminio
- Protección: IP54 según IEC 60529
Especificaciones Mecánicas
- Rotación mecánica: 265° ±5%
- Posición: Vertical
- Diámetro: 15 mm
- Torque: 0.5 a 2.5 Ncm (0.7 a 3.4 in-oz)
- Vida mecánica: Hasta 100,000 ciclos
Especificaciones Eléctricas
- Potencia nominal: 0.50 W (lineal)
- Tensión máxima: 250 VCC (lineal)
- Tolerancia: ±20% / ±30%
- Resistencia residual: Ver notas técnicas
- Coeficiente térmico: ±300 ppm/°C
- Temperatura de operación: -40°C a +90°C
- Resistencia a vibración: ±2% (eje X, Y, Z)
- Resistencia a humedad: ±5% (500h a 40°C, 95% HR)
Contenido del Paquete
- Potenciómetro de precisión 100 kΩ
