BOSCH RBM109001 BOSCH F_NZM0002A - Modulo 2 salidas SUPERVIZADAS NAC EST y / Z FPA5000 500MA

Descripción

RBM109001 BOSCH BOSCH F_NZM0002A - Modulo 2 salidas SUPERVIZADAS NAC EST y / Z FPA5000 500MA

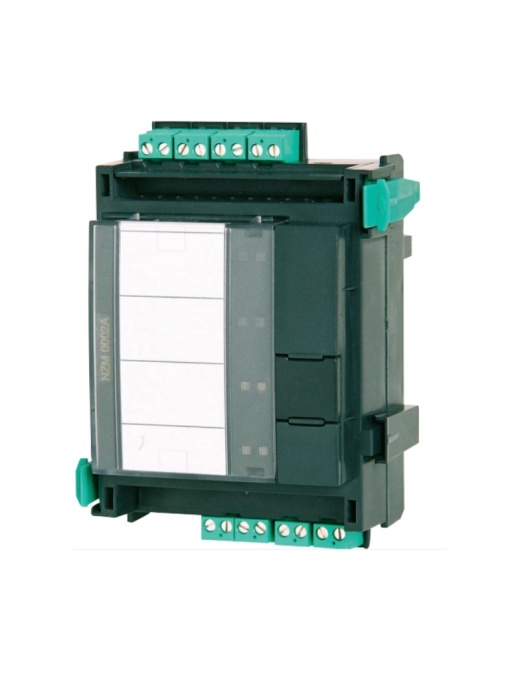

NZM 0002 A Módulo zonas dispositivos notificaci

Resumen del sistema

El módulo de áreas de notificación de aplicaciones NZM 0002 A proporciona dos líneas primarias controladas. Esto permite conectar dos líneas independientes de áreas de notificación de aplicaciones.

Conexión de los siguientes equipos:

• Sirenas
• Luces Estroboscópicas
• Bocinas

El estado de funcionamiento de cada zona se muestra mediante un LED rojo y otro amarillo.

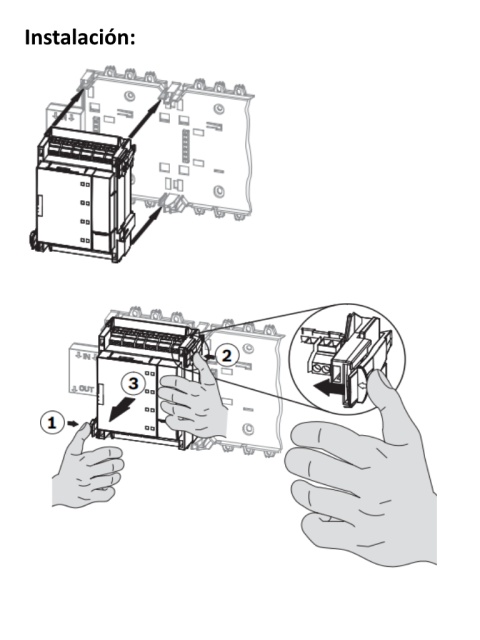

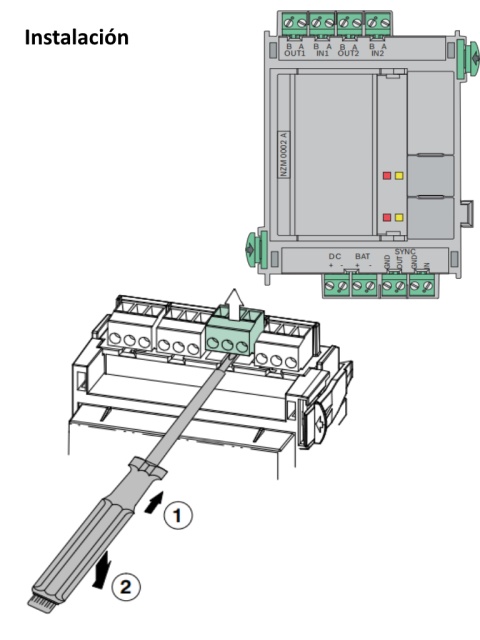

Notas de configuracion/instalacion

Notas de configuración/instalación

Para que el sistema de detección de incendios funcione conforme a la norma EN 54-13 las líneas del dispositivo de señalación deben estar diseñadas en topología lazo.

Piezas incluidas

• 1 Módulo de zonas de dispositivo de notificación NZM 0002 A.
• 2 Tiras de etiquetado.
• 2 Resistencias de 3 9 kOhm.

Caracteristicas y Especificaciones

Nota: NZM 0002 A Módulo zonas dispositivos notificación para conectar 2 líneas independientes de zonas de notificación de aplicaciones lo que proporciona 2 líneas primarias controladas.

Número de pedido: NZM 0002.

Principales Características

• Control supervisado de dispositivos de señalización mediante la inversión de polaridad de la tensión.
• Sistema listo para funcionar gracias a su tecnología"plug-and-play" y a los bloques de terminales enchufables.

Especificaciones

Eléctricas

• Tensión de entrada De 20 V CC a 30 V CC/ 5 V CC ±5 %.

Consumo de corriente máximo

• En reposo (2 zonas) 40 mA (a 24 V CC).
• Alarma (2 zonas) 65 mA (a 24 V CC).
• Tensión mínima de salida 20 2 V CC.
• Tensión máxima de salida 29 5 V CC.
• Corriente de salida máxima para suministro de alimentación a través del raíl 500 mA por cada línea de área de notificación de aplicaciones (en caso de que se produzca una alarma).
• Corriente de salida máxima para suministro de alimentación externo 2 8 A por cada línea de área de notificación de aplicaciones (en caso de que se produzca una alarma).
• Longitud de cable máxima En función del tipo y número de dispositivos de señalización conectados.

Mecánicos

• Elementos de funcionamiento/ indicadores 4 LED (2 rojos 2 amarillos) 2 teclas (prueba de LED).
• Material de la carcasa Plástico ABS Polylac PA?766.
• Color de la carcasa Acabado satinado en antracita RAL 7016.
• Dimensiones Aprox. 127 x 96 x 60 mm.
• Peso Aprox. 135 g.

Ambientales

• Temperatura de funcionamiento permitida: De -5 °C a 50 °C.
• Temperatura de almacenamiento permitida: De -20 °C a 60 °C
• Humedad relativa permitida 95% sin condensación
• Clase de protección según IEC 60529: IP 30.
