BOSCH RBM109002 BOSCH I_B915 - Teclado para paneles serie b

Descripción

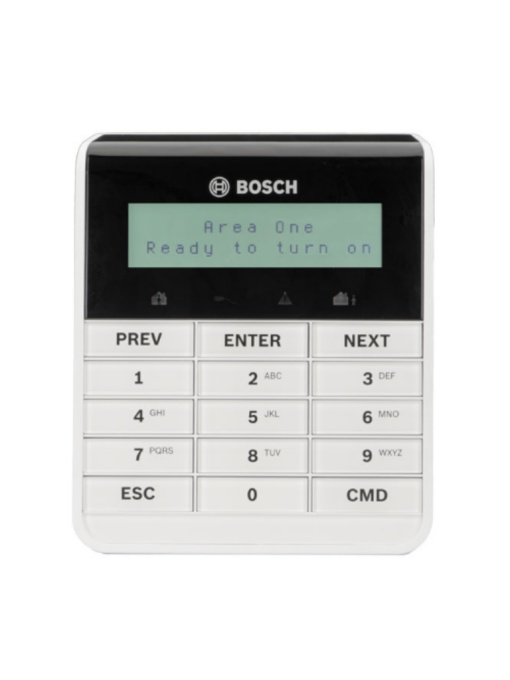

Teclados básicos B915

Resumen del sistema

El teclado básico B915/B915I es un dispositivo compatible con el bus SDI2. Todos los teclados tiene opciones ajustables de usuario, como el brillo de la pantalla y el volumen. El teclado muestra mensajes del sistema en dos líneas para todas las áreas.

Idiomas de teclado

Los idiomas siguientes están disponibles:

• Inglés.
• Chino.
• Holandés.
• Francés.
• Alemán.
• Griego.
• Italiano.
• Húngaro.
• Polaco.
• Portugués.
• Español.
• Sueco.

Descripción del sistema

• Para uso comercial, instale el teclado en las entradas de los edificios y áreas accesibles sin restricciones. Montar un teclado cerca de las puertas exteriores en los vestíbulos de hoteles o empresas permite a los usuarios identificar el tipo y la ubicación de la emergencia.
• Para uso residencial, instale el teclado cerca de las entradas delantera y trasera a la vivienda. Instale teclados adicionales en la cocina o en una habitación.
• En edificios de gran tamaño con muchas de las distintas áreas de seguridad, utilice varios teclados. Programe varios teclados para controlar varias áreas.
• Los tonos audibles del zumbador del teclado alertan al personal de eventos de incendio y ayudan a los bomberos a ubicar el teclado.

Funciones básicas

Pantalla LCD

El teclado utiliza símbolos, números y palabras para mostrar el estado del sistema de seguridad. Cuando se produce más de un evento, el teclado muestra cada evento por orden de prioridad.

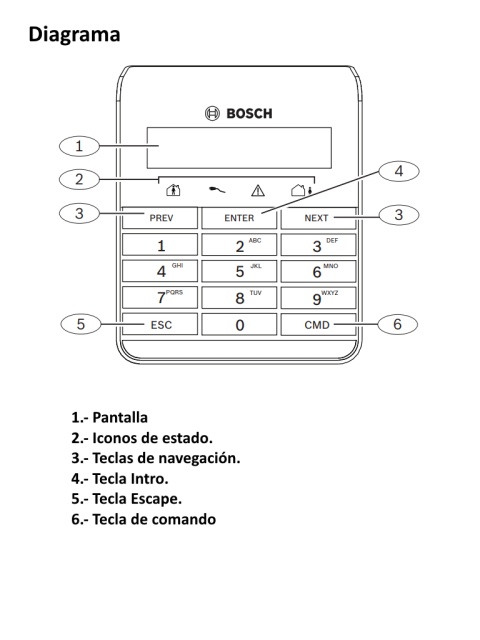

Teclas

Cada teclado tiene 10 teclas numéricas y 5 teclas de función y de navegación. Al pulsarlas, las teclas encienden la retroiluminación del teclado y emiten el tono de pulsación (un pitido corto).

Tonos audibles

El teclado tiene un zumbador incorporado que genera varios tonos audibles de advertencia distintos. Cada tono audible suena de forma distinta, por lo que los usuarios pueden reconocer un evento por su tono específico.

Notas de configuración/instalación

Consideraciones para el montaje

Instalar en ubicaciones secas en el interior.

Fuente de alimentación

Un panel de control compatible suministra la alimentación y los datos necesarios al teclado mediante una conexión de cuatro cables.

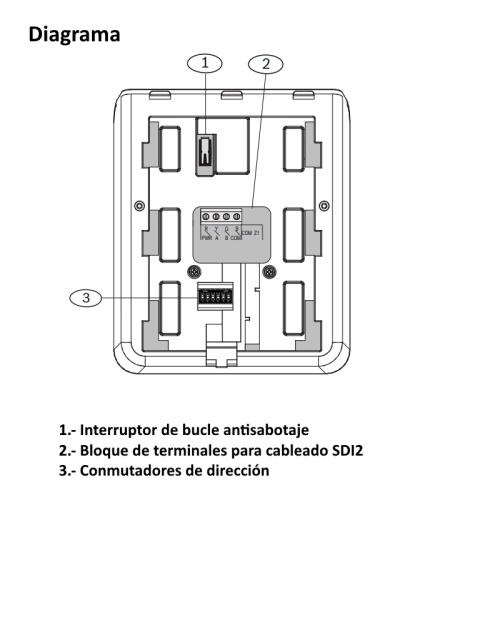

Caja y cableado

Incluye una placa de montaje delgada para cableado empotrado. Paneles de control compatibles B9512G/B9512G-E B8512G/B8512G-E B6512 B5512/B5512E con firmware v2.03 y superior B4512/B4512E con firmware v2.03 y superior B3512/B3512E con firmware v2.03 y superior D9412GV4/D7412GV4 v2.03 y superior.

Características y Especificaciones

Nota: B915 Teclado LCD, teclas en inglés, SDI2

Teclado básico alfanumérico de dos líneas con teclas de función según idioma. Los idiomas disponibles son: inglés, chino, holandés, francés, alemán, griego, italiano, húngaro, polaco, portugués, español, sueco.

Número de pedido: B915

Principales características

• Pantalla LCD de 2 líneas.

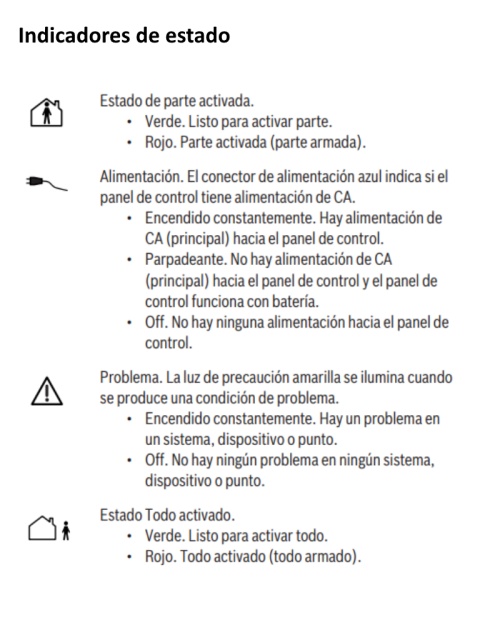

• Indicadores de estado armado/listo para armar/ total/parcial, problema y alimentación.
• Diseño de chasis y placa de base de montaje separados.
• Disponible con teclas de función en inglés o teclas de función con iconos.

Especificaciones

Cableado

Cables de terminales: De 1,02 mm a 0,65 mm (de 18 AWG a 22 AWG).

Consideraciones ambientales

Humedad relativa: Del 5 % al 93 % a +32 °C (+90 °F) sin condensación.

Temperatura (en funcionamiento): De 0 °C a +50 °C (de +32 °F a +122 °F).

Teclado

• Dimensiones: 139 mm x 118 mm x 23 mm (5,5 pulg. x 4,7 pulg. x 1 pulg.)
• Peso 0,30 kg (11,2 onzas).
• Material Acrilonitrilo butadieno estireno (ABS) Polimetilmetacrilato (PMMA).

Ventana de visualización

• Pantalla de 2 líneas 18 caracteres por línea Indicadores.
• Teclas iluminadas Indicadores de estado.
• Tonos de advertencia e indicación.

Requisitos de alimentación

• Corriente 35 mA en modo de espera 70 mA en modo de alarma.
• Tensión (entrada) 12 VCC nominales.
