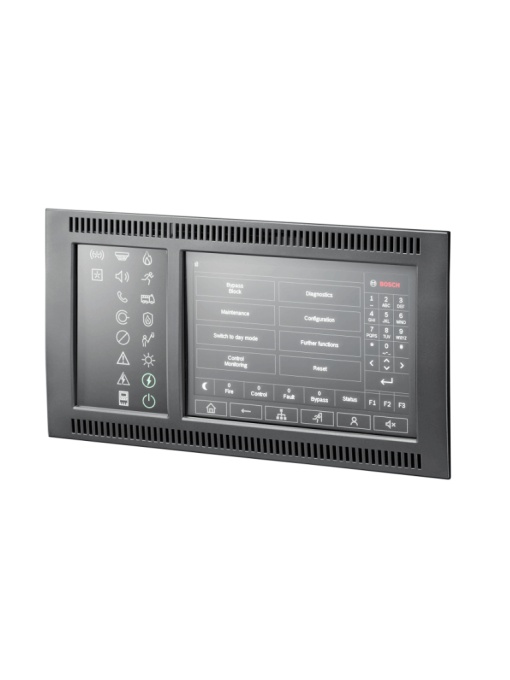

BOSCH RBM1420004 BOSCH F_FPE8000SPC - Controlador Principal AVENAR 8000 / Licencia ESTANDAR

Descripción

Resumen general

El controlador es el componente central de la central de incendios. Todos los mensajes aparecen en la pantalla en color. El sistema completo se maneja mediante una pantalla táctil. La interfaz de usuario de fácil manejo se adapta a distintas situaciones. Esto permite un correcto funcionamiento, que resulta claro, sencillo, orientado e intuitivo.

El software de programación FSP-5000-RPS permite la adaptación a requisitos específicos de cada proyecto y país

Características

• Pantalla de alta resolución con colores vivos para indicar alarmas y eventos
• Panel táctil de 8" con botones fijos y programables que permiten adaptarlo a la situación
• Switch Ethernet integrado para conexiones en red e interfaces con servicios remotos, gestión de edificios y sistemas de alarma por voz
• Adaptable a los requisitos y las normativas locales

Descripción del Sistema

Fig. 1: Descripción general del controlador de central

Descripción del Sistema, listado

Descripción del Sistema, listado

Funciones

Indicación de alarma

Todos los mensajes se muestran en la pantalla en colores vivos. Los mensajes visualizados contienen la información siguiente:

• Tipo de mensaje

• Tipo del elemento activador

• Descripción de la ubicación exacta del elemento activador

• Zona lógica y subdirección del elemento activador

18 LED con iconos proporcionan información continua sobre el estado de funcionamiento del panel o del sistema. Un LED con el icono rojo muestra una alarma. Un LED con el icono amarillo parpadeante muestra un fallo. Un LED con el icono amarillo fijo indica una función desactivada. Un LED con el icono verde muestra un funcionamiento correcto.

Dos LED de estado, uno rojo y uno amarillo, son programables. El rojo muestra una alarma autodefinida. El amarillo muestra un fallo o una desactivación autodefinidos.

Existen módulos de anuncio adicionales, cada uno de ellos con 16 LED rojos y 16 LED amarillos para indicar más alarmas, fallos o desactivaciones autodefinidos.

Funcionamiento y procesamiento de mensajes

Para hacer funcionar el panel, se coloca un panel táctil de 8 pulgadas encima de la pantalla como medio de entrada. Hay 6 botones con funciones fijas y 3 teclas de función programables.

Ejemplos de asignación de las teclas de función:

• Poner el controlador de central en modo de día; poner el controlador de central en modo noche

• Activar puntos o salidas de detección; desactivar puntos o salidas de detección

• Ajustar la sensibilidad estándar de los sensores; ajustar la sensibilidad alternativa de los sensores

Cada tecla de función tiene un indicador de estado virtual.

Un operador con derechos de usuario suficientes puede usar las teclas de función en cualquier momento.

Descripción general de zonas de evacuación y salidas

El operador puede obtener una visión general de cada zona de evacuación y cada salida conectada a equipos de protección antiincendios en cualquier momento.

Cada zona y cada salida están marcadas con una etiqueta de texto programable y un color que indica claramente su estado: verde indica estado inactivo, con alimentación disponible; rojo muestra una activación durante una condición de alarma de incendio; y fucsia indica una activación sin condición de alarma de incendio. El color amarillo indica un fallo o un estado desactivado. Un operador con derechos suficientes puede iniciar la evacuación en zonas seleccionadas y activar las salidas conectadas con equipos de protección antiincendios mediante la interfaz de usuario.

Enlace de seguridad inteligente

Smart Safety Link es el módulo más fiable y seguro para combinar un sistema de detección de incendios y un sistema de alarma por voz (VAS). Smart Safety Link ofrece una flexibilidad excepcional y opciones de ampliación.

La comunicación de datos bidireccional establece una conexión supervisada entre la central de detección de incendios y el VAS. Tanto la central de incendio como el VAS indican un mensaje de avería cuando se interrumpe la conexión. En caso de conexión interrumpida, el usuario tiene la posibilidad de iniciar manualmente la evacuación de todo el edificio mediante una estación de llamada del VAS. La interrupción de la interfaz no da lugar a una evacuación automática del edificio. Cuando se restablece la interfaz, la central de incendio vuelve a sincronizar automáticamente el estado de alarma actual con el VAS. Si se produce una situación de incendio, la central de incendio iniciará automáticamente los anuncios por voz mediante activadores de VAS virtuales que se activan a través de reglas configuradas en FSP-5000-RPS. La central de incendio genera un mensaje de supervisión cuando

se inicia un evento de evacuación desde el VAS. Una avería en el VAS generará un mensaje de avería en la interfaz de usuario de la central de incendio.

Archivo e impresión de mensajes

El registro histórico conserva los eventos y las alarmas entrantes internamente. El registro histórico tiene capacidad para almacenar 10.000 mensajes. Es posible mostrar los mensajes en la pantalla y exportarlos. Además, se puede conectar una impresora de registro mediante un módulo de interfaz serie para imprimir los mensajes entrantes en tiempo real.

Redes

Es posible combinar hasta 32 controladores de centrales, teclados remotos y servidores OPC para formar una red.

Los paneles y los teclados muestran todos los mensajes y también se puede formar un grupo de paneles y teclados. Dentro de un grupo, solo se muestran los mensajes de ese grupo.

Es posible utilizar distintas topologías de red de

alarma de incendio:

• Lazo CAN

• Bucle Ethernet

• Doble bucle Ethernet/CAN

• Bucle CAN con segmentos Ethernet

• Troncal Ethernet con subbucles (Ethernet/CAN)

Idiomas

El operador puede cambiar el idioma de la interfaz de usuario. Hay disponible un guía del usuario rápida para cada idioma. Se incluyen los idiomas siguientes en el paquete: alemán, búlgaro, checo, croata, danés, eslovaco, español, estonio, francés, griego, holandés, húngaro, inglés, italiano, letón, lituano, polaco, portugués, rumano, ruso, serbio, sueco y turco.

Las guías del usuario rápidas de los siguientes idiomas solo están disponibles en línea en www.boschsecurity.com: hebreo y ucraniano.

Gestión de operadores

El sistema admite hasta 200 operadores registrados distintos. Se permite iniciar sesión con un ID de usuario y un código PIN de 8 dígitos.

Existen cuatro niveles de autorización distintos. En función del nivel de autorización, el operador puede

llevar a cabo ciertas funciones, conforme a EN54-2.

Interfaces

Características del controlador de la central

• 2 módulos CAN (CAN1/CAN2) para funcionamiento en red

• 1 conector de raíl

• 4 módulos Ethernet (1/2/3/4) para funcionamiento en red, uso recomendado:

– 1 y 2 (azul): red de centrales

– 3 (verde): sistema de gestión de edificios, central de jerarquía, sistema de alarma por voz

– 4 (rojo): Remote Services

• 2 entradas de señal (IN1/IN2)

• 1 módulo de función USB para la configuración mediante FSP-5000-RPS

• 1 módulo de tarjeta de memoria

Licencias

El controlador de central se suministra con una licencia de software integrada. Esta licencia de software se implementa durante la producción y no se puede modificar, revocar ni transferir. La licencia define el tamaño máximo de la red de paneles y la disponibilidad de ciertas características e interfaces

Funciones, Licencias

Funciones, Licencias

Información reglamentaria

Información reglamentaria

Notas de configuración/instalación

• Según se estipula en EN 54-2, los paneles con más de 512 detectores y pulsadores manuales deben estar equipados con un controlador de central redundante. En combinación con un AVENAR panel 8000, se puede usar un AVENAR keypad 8000 como controlador de central redundante.
• El software de programación FSP-5000-RPS permite la adaptación a requisitos específicos de cada proyecto y país.

El software de programación y la documentación asociada están disponibles en www.boschsecurity.com para los usuarios con derechos de acceso.

La ayuda en línea de FSP-5000-RPS también contiene información sobre el software de programación.

Firmware del controlador de la central

Hay dos versiones de firmware disponibles para el controlador de la central de incendio: versión 3.x y versión 4.x.

El firmware V3.x permite la compatibilidad del funcionamiento en red con las centrales de la serie FPA-5000 antiguas (MPC-xxxx-B y MPC-xxxx-C) y con el teclado FMR-5000

Esto implica que cuando AVENAR panel y AVENAR keypad ejecutan el firmware v3.x, solo contienen características de productos y periféricos enlazados que también están disponibles para la serie FPA-5000.

Del 1 de enero de 2022 al 31 de diciembre de 2025, el firmware de la central versión 3.x está en modo de mantenimiento. Durante este período, se publicarán nuevas versiones solo con correcciones de errores graves y brechas de seguridad críticas.

A partir del 1 de enero de 2022 en adelante, las nuevas características del producto, los nuevos periféricos LSN, los nuevos idiomas de la interfaz gráfica de usuario y los cambios normativos solo estarán disponibles en el firmware versión 4.x.

La versión de firmware 4.x está destinada exclusivamente a AVENAR panel y AVENAR keypad

Especificaciones técnicas

Especificaciones técnicas
