BOSCH RBM1460011 BOSCH F_EL114110BBH - Conversor de Medios Multimodo

Descripción

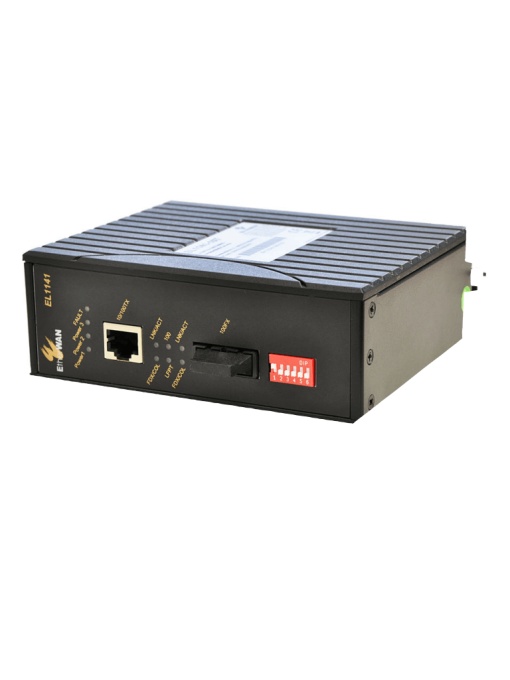

RBM1460011 BOSCH BOSCH F_EL114110BBH - Conversor de Medios Multimodo

EL114110BBH - Conversor de Medios Multimodo

Conversor de medio MM

Número de pedido EL1141-10B-BH

Conversor de medio

???El conversor de Ethernet a fibra óptica se utiliza para la automatización del servicio eléctrico y para la compatibilidad con full y half dúplex a 10/100 Mbps autonegociación y Auto-MDI/MDIX. El conversor cumple con el estándar de IEC61850-3 IEEE1613 y EN50121-4.

Caracteristicas

• Configuración del conmutador DIP para "Link-Fault- -Pass-Through" alarma inactiva velocidad y modo dúplex
• 768.000 bits de memoria de búfer
• Velocidad máxima de envío con cable
• Alarmas para fallos de alimentación y del enlace del puerto mediante salida de relé
• Entradas de alimentación redundante con bloque de terminales y conector CC

Tamano de la red: longitud del cable

Tamaño de la red: longitud del cable

Funciones basicas

Seguridad

UL508

EMI

FCC apartado 15 clase A

• EN61000-6-4
• EN55022
• EN61000-3-2
• EN61000-3-3

EMS

IEC61850-3 y IEEE1613: aplicaciones de subestaciones y de automatización eléctrica

EN50121-4: aplicaciones ferroviarias

EN61000-6-2

• EN61000-4-2 (estándares sobre descargas electrostáticas) Por contacto: + /- 8 KV criterio B A través del aire: + /- 15 KV criterio B
• EN61000-4-3 (estándares sobre interferencias de radiofrecuencia radiada) 35 V/m 80 a 1000 MHz; 80% de modulación de la amplitud criterio A
• EN61000-4-4 (estándares sobre ráfagas) Puertos de señal: + / - 4 KV; criterio A Puertos de alimentación CC: + / - 4 KV criterio A
• EN61000-4-5 (estándares sobre ondas de choque) Puertos de señal: + / - 2 KV; línea a línea criterio A Puertos de alimentación CC: + / - 2 KV; línea a línea criterio A
• EN61000-4-6 (estándares de interferencias de radiofrecuencia inducida)Puertos de señal: 10 Vrms a 0 15~80 MHz 80% de modulación de la amplitud criterio A Puertos de alimentación CC: 10 Vrms a 0 15~80 MHz 80% de modulación de la amplitud criterio A
• EN61000-4-8 (estándares sobre campos magnéticos) 1000 A/m a 50 60 Hz criterio A

Cumplimiento con pruebas ambientales

• IEC60068-2-6 Fc (resistencia a vibraciones) 5g a 10~150 KHZ amplitud de 0 35 mm (funcionamiento/almacenamiento/transporte)
• IEC60068-2-27 Ea (impactos) 25 g a 11 ms (prueba de impacto de semionda sinusoidal funcionamiento) 50 g a 11 ms (prueba de impacto de semionda sinusoidal almacenamiento/transporte)
• IEC60068-2-32 Ed (caída libre) 1 M (3 281 pies)

Especificaciones clave

Dimensiones (Alto x Ancho x Fondo) (mm): 50 x 110 x 135 mm

Humedad relativa de funcionamiento sin condensación (%): 5 ? 95 %

Material: Aluminio

Temperatura de almacenamiento (°C): -40 ? 85 °C

Temperatura de funcionamiento (°C): -40 ? 75 °C

Tensión de funcionamiento (VCC): 20 ? 30 VDC

Tipo de Ethernet: 10/100BASE-TX; Full / half duplex

Tipo de montaje: Montaje en rack; Montaje en carril

Conversor de medio MM

Número de pedido EL1141-10B-BH
