BOSCH RBM1460014 BOSCH F_DMTT1025 - Modulo Detector Sensibilidad Maxima 0 1%/m Para Detector Direccionable
Descripción
RBM1460014 BOSCH BOSCH F_DMTT1025 - Modulo Detector Sensibilidad Maxima 0 1%/m Para Detector Direccionable
BOSCH F_DMTT1025 - Modulo Detector Sensibilidad Maxima 0 1%/m Para Detector Direccionable

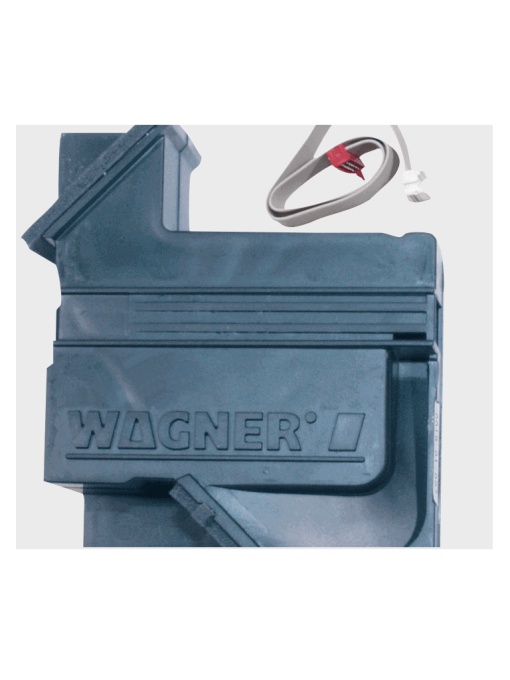

DM?TT?10(25) Módulo detector
para detectores de aspiración de humos de la serie FAS?420 con una sensibilidad máx. por oscurecimiento de luz de 0 1 %/m (0 25 %/m)
Número de pedido DM-TT-10(25)
Los detectores de aspiración de humos de la serie FAS?420 están especialmente diseñados para conectarse directamente a la versión LSN improved de la red de seguridad local con las características del sistema ampliadas. Se trata de sistemas de detección de incendios activos para la detección precoz de incendios en el control de zonas y equipos así como para el control de unidades y conductos de aire acondicionado. Disponen de la última tecnología de detección. Su resistencia a la contaminación la compensación de temperatura de las señales del sensor y la inicialización en relación con la presión de aire garantizan un funcionamiento fiable incluso en condiciones ambientales extremas. Los modelos SL cuentan con un ventilador muy silencioso idóneo para zonas en las que es importante evitar los ruidos como por ejemplo hoteles hospitales y oficinas. El ruido se ha reducido a 38 dB(A) y con un aislante acústico adicional podría reducirse hasta los 34 dB(A).
Se deben utilizar los módulos detectores identificados como DM-TT-50(80) DM-TT-25 y DM-TT-01(05) para los detectores de aspiración de humos
siguientes:
- TITANUS TOP·SENS® TT-1 y TITANUS TOP·SENS® TT-2
- FAS-420-TP1 FAS-420-TP2 FAS-420-TT1 y FAS-420-TT2.
Caracteristicas
- Diagnóstico sencillo mediante código flash en el módulo detector
Descripcion del Sistema
- Sistema de tuberías/entrada de aire
- Orificios para muestras de aire
- Carcasa
- Módulo detector con sensor de flujo de aire
- Unidad de aspiración
- Salida de aire
Funciones
La unidad de aspiración toma muestras de aire de la zona de control mediante un sistema de tuberías con orificios definidos para muestras de aire y las transfiere al módulo detector.
En función de la sensibilidad de respuesta del módulo detector empleado el detector de humo por aspiración activa una alarma si se alcanza una densidad de humo determinada. Esta alarma aparece en el LED de alarma de la unidad y se transmite a la CDI.
Un sensor de flujo de aire comprueba el sistema de tuberías conectado para detectar fugas y obstrucciones.
El procesamiento de señales inteligente LOGIC·SENS compara el nivel de humo medido con variables de perturbación conocidas y determina si se trata de una alarma verdadera o falsa. Se pueden seleccionar distintos tiempos de retardo de visualización y transmisión de alarmas y fallos.
En cada módulo detector se controla la contaminación el fallo de las señales y la extracción del dispositivo. Los fallos de funcionamiento así como ciertos estados de los dispositivos se indican empleando varios códigos de parpadeo de los LED de la placa electrónica del módulo detector.
Un mensaje de avería se resetea mediante la central de incendios conectada. Los mensajes de alarma y avería se resetean mediante la red de seguridad local LSN de forma simultánea con la línea del detector.
Hay tres módulos detectores distintos para los detectores de aspiración de humos de la serie FAS?420. Estos módulos tienen distintas sensibilidades de reacción:
Nota
La sensibilidad depende de las medidas obtenidas durante las pruebas de incendios estándar (medida anterior entre paréntesis).
Los FAS?420?TP2 FAS?420?TT2 FAS?420?TP2?SL y FAS?420?TT2?SL funcionan con dos módulos de detección.
Se pueden conectar dos sistemas de tuberías de muestra para controlar dos zonas. Si se controla una sola zona con dos sistemas de tuberías se puede implementar la función de doble detección. La conexión a las centrales de incendios FPA?5000 y FPA?1200 así como la programación mediante FSP?5000?RPS también admiten la dependencia de dos zonas.
Informacion reglamentaria
Información reglamentaria
Notas de configuracion/instalacion
Diseño del sistema de tuberías
- En la planificación hay que distinguir entre control de área y control de equipo.
- Se pueden utilizar tuberías de PVC y tuberías de aspiración libres de halógenos.
- Para el control de equipos se recomienda utilizar tuberías libres de halógenos.
- El sistema de tuberías para muestras de aire deberá disponerse de tal forma que sea capaz de detectar cualquier incendio en su etapa inicial.
- El diseño de los sistemas de tuberías con orificios para muestras de aire debe ser siempre simétrico (desviación de ±10%).
- Si los elementos estructurales imposibilitan mantener esta simetría se aplican las siguientes condiciones:
El número de orificios para muestras de aire y la longitud del ramal de tubería más corto y más largo del sistema de tuberías no puede exceder de un ratio de 01:02.
La distancia entre los orificios para muestras adyacentes de la tubería de aspiración debe coincidir (desviación máx. ± 20%).
Los diámetros de los orificios para muestras de aire están determinados por separado para cada ramal de la tubería. Los diámetros dependen del número total orificios para muestras de aire del ramal de aspiración.
- Para tuberías con un diámetro de 40 mm se establecen distancias mayores entre el detector de aspiración de humos y la tubería de aspiración.
- Dependiendo de la disposición geométrica de la zona se emplea un sistema de tuberías en I en U en M o en doble U.
Diseño de la tubería de aspiración
Los sistemas de tuberías de aspiración se fabrican según las especificaciones de diseño con los componentes de tubería comunes así como componentes para aplicaciones especiales por ejemplo separadores de humedad o barreras antideflagrantes.
Todos los orificios para los sistemas de aspiración de humos tienen un diámetro de 10 mm y se implementan los orificios de aspiración exactos por medio de las películas reductoras de aspiración patentadas. Para cada orificio de aspiración debe suministrarse una película reductora de aspiración con el diámetro de perforación y lámina indicadora correspondientes.
Nota
Para las aplicaciones en zonas en las que se necesita un sistema de soplado (por ejemplo zonas con bajas temperaturas o zonas con altos niveles de acumulación de polvo) puede adquirirse por separado reductores de aspiración especiales con clips de plástico.
Especificaciones clave
Peso (g): 130 G
DM?TT?10(25) Módulo detector
para detectores de aspiración de humos de la serie FAS?420 con una sensibilidad máx. por oscurecimiento de luz de 0 1 %/m (0 25 %/m)
Número de pedido DM-TT-10(25)???
