BOSCH RBM2470003 BOSCH I_B812 - Receptor Inalambrico SDI2 / RADION / Supervision de 504 puntos inalambricos

Descripción

RBM2470003 BOSCH BOSCH I_B812 - Receptor Inalambrico SDI2 / RADION / Supervision de 504 puntos inalambricos

B812 - Receptor Inalambrico SDI2 / RADION / Supervision de 504 puntos inalambricos

B812 Receptor bus SDI2 inalámbrico

Recibe señales de radiofrecuencia de los transmisores los repetidores y los detectores de rotura de cristal RADION.

Funciona a 433.42 MHz. Para su uso con paneles de control compatibles con bus SDI2.

Número de pedido B812 | F.01U.426.400

RADION inalámbrico de Bosch proporciona el alcance la escalabilidad y la duración excepcional de las baterías necesarias para garantizar su funcionamiento fiable y calidad superior. Las opciones de diagnóstico avanzadas y de admisión de múltiples dispositivos hacen que la instalación y el mantenimiento sean sencillos y rentables.

Gracias a una gama completa de periféricos RADION proporciona flexibilidad para los requisitos de prácticamente cualquier aplicación.

Descripcion del Sistema

Este dispositivo es una estación de recepción central inalámbrica que conecta equipos periféricos inalámbricos RADION como los detectores de movimiento detectores especiales llaveros pulsadores de emergencia contactos de puertas y ventanas y repetidores entre otros con paneles de control Bosch compatibles utilizando la conexión de bus SDI2.

La estación de recepción central es compatible con la comunicación por radiofrecuencia a 433 42 MHz. Esta frecuencia tiene una mayor penetración reflexión y refracción de la señal con un alcance y una fiabilidad mayores. La estación de recepción central también dispone de antenas duales para lograr diversidad espacial y polar a fin de mejorar la fiabilidad de las comunicaciones por RF. La estación de recepción central está contenida en la caja para mayor seguridad y está equipada con protección contra sabotaje y detecta e informa de las interferencias de radiofrecuencia. La estación de recepción central es compatible con supervisión de puntos inalámbricos (504) llaveros (1000) y repetidores (8).

Se puede acceder fácilmente a la estación de recepción central y configurarla para un panel de control compatible mediante el interruptor de direcciones de la parte trasera de la carcasa. El interruptor de la dirección de la estación de recepción central incorpora un ajuste de un único dígito para la dirección de la estación de recepción central lo que permite instalarla fácilmente.

Caracteristicas

• Las antenas internas duales proporcionan diversidad espacial y polar para una recepción fiable de la señal de radiofrecuencia
• Protección antisabotaje de tapa y de pared
• Las opciones de registro de varios dispositivos así como los diagnósticos de radiofrecuencia garantizan una instalación efectiva y eficaz
• Admite la supervisión de puntos inalámbricos (504) llaveros (1000) y repetidores (8)
• LED de estado externo

Funciones

La estación de recepción central utiliza el protocolo inalámbrico RADION que es compatible con:

• Comunicación de bus SDI2
• Procesamiento de entradas de sabotaje
• Detección e informe de interferencias de radiofrecuencia
• Notificación de la potencia de señal y márgenes
• Gestión de la base de datos de dispositivos registrados
• Indicación del estado de problemas con LED

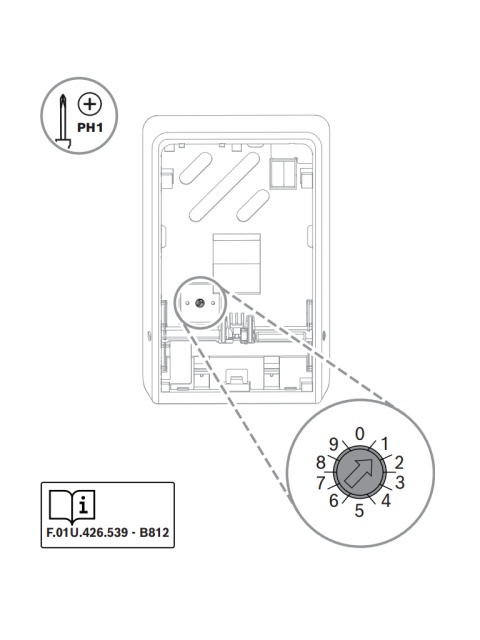

Direccionamiento del interruptor de direcciones

Utilice este interruptor de dirección para asignar fácilmente una dirección bus o configurarla durante la instalación.

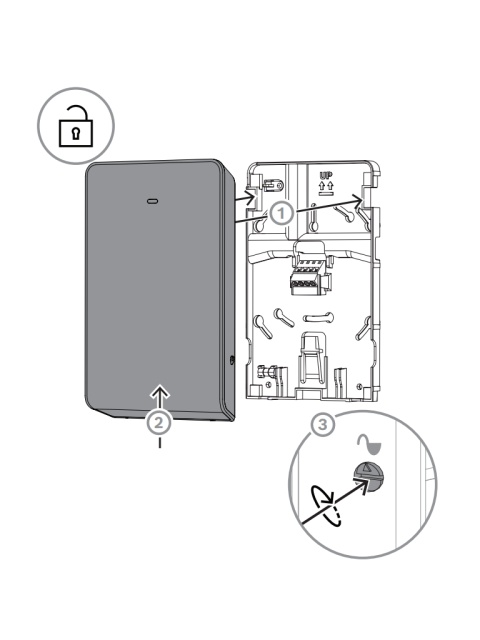

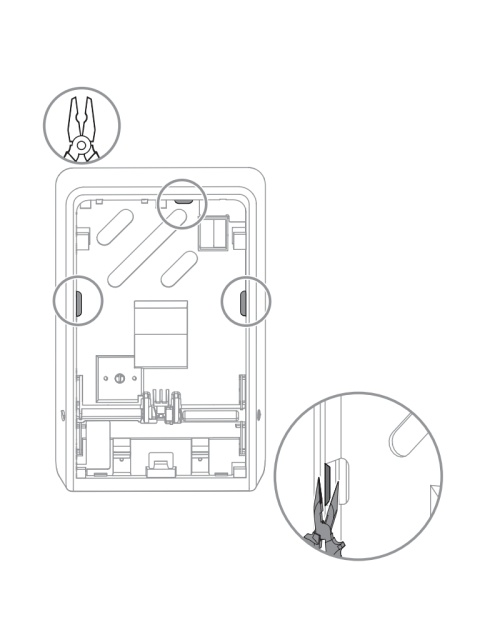

Instalación fácil

La cubierta corredera con autocierre dispone de un nivel de burbuja biaxial y un regletero de terminales personalizado sin separación y con presilla para que la instalación sea más sencilla rápida y fiable.

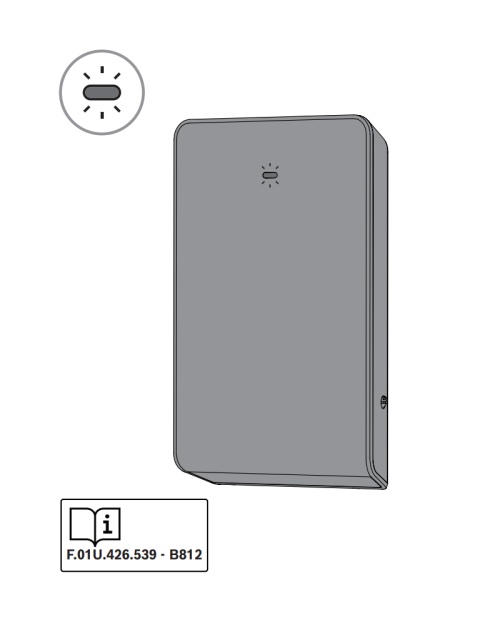

Pantalla LED

La pantalla LED proporciona información del estado o la solución de problemas sobre la estación de recepción central y su conexión.

Detección y notificación interferencias de radiofrecuencia de bloqueo

La estación de recepción central notifica la presencia de interferencias de bloqueo si el ruido ambiental es alto e interfiere con la recepción correcta de la comunicación por RF desde los dispositivos.

Supervisión

El transmisor con el sufijo -A (por ejemplo RFDW-SM-A) envía una comprobación cada 65 minutos con un nivel de señal reducido (3 dB) por debajo de la señal de un evento. Los transmisores no -A (por ejemplo RFDW-SM) envían una comprobación cada 13 minutos con el mismo nivel de señal que una señal de evento.

Comunicaciones

La comunicación de los dispositivos por radiofrecuencia se recibe mediante dos antenas de diversidad polar y espacial. La estación de recepción central transmite el estado de los dispositivos al panel de control a través del bus SDI2.

Interruptor de bucle antisabotaje de pared y de cubierta

La estación de recepción central transmite una señal de sabotaje si alguien retira el dispositivo de su base o de la pared.

Informacion reglamentaria

Información reglamentaria

Notas de configuracion/instalacion

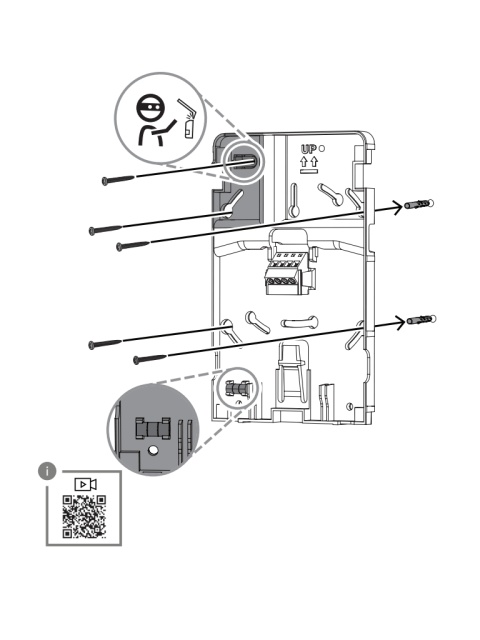

Consideraciones para el montaje

Puede montar la estación de recepción central inalámbrica en zonas residenciales comerciales o ubicaciones industriales en las que ya esté instalado un panel de control compatible. La distancia entre la instalación de la estación de recepción central inalámbrica y el panel de control no debe superar los 243 m (800 pies). Se recomienda instalar la estación de recepción central más cerca de los dispositivos para obtener un mejor funcionamiento general de RF aprovechando la longitud de cable de 243 m (800 pies) que admite el panel de control.

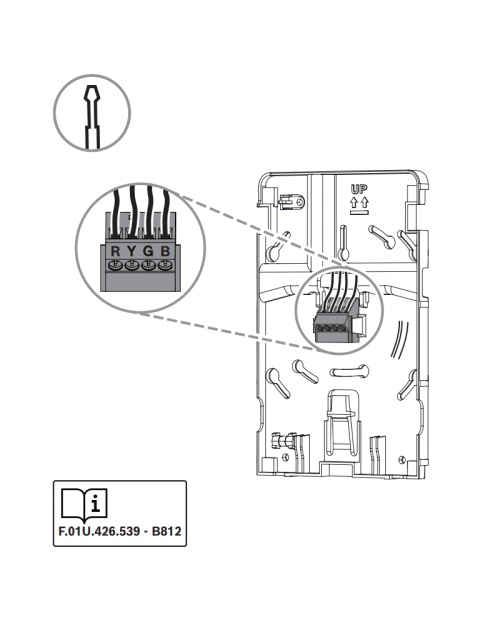

Consideraciones del cableado

La estación de recepción central inalámbrica se conecta a un panel de control mediante las conexiones SDI2 (PWR A B COM). Utilice cables del calibre adecuado desde la estación de recepción central al panel de control cuando conecte el cableado al bloque de terminales de la estación de recepción central.

Compatibilidad

B9512G/B8512G

B6512/B5512/B4512/B3512

Paneles de control GV4 Series (D9412GV4 D7412GV4 v2.xx o superior)

Detector de movimiento RFDL-11/-A

Contacto de puerta/ventana estándar RFDW-SM/-A

Contacto de puerta/ventana para receso RRDW-RM/-A

Repetidor RFRP/-A

Repetidor RFRP2

Detector de movimiento RFPR-12/-A

Detector de movimiento RFPR-C12/-A (cortina)

Transmisor universal RFUN/-A

Llavero de 4 botones RFKF-FB/RFKF-FBS/-A

Llavero de 2 botones RFKF-TB/RFKF-TBS/-A

Pulsador de emergencia de 2 botones RFPB-TB-A/RFPBTB/-A

Pulsador de emergencia de un solo botón RFPB-SB/-A

Rotura de cristal RFGB/-A

Detector de humo RFSM/-A

Pinza de billetes RFBT/-A

Pulsador de emergencia de posición fija RFPB-FP-A

Detector de humo RFSM2-A

Detector de CO RFCO-A

Detector de calor RFHT-A

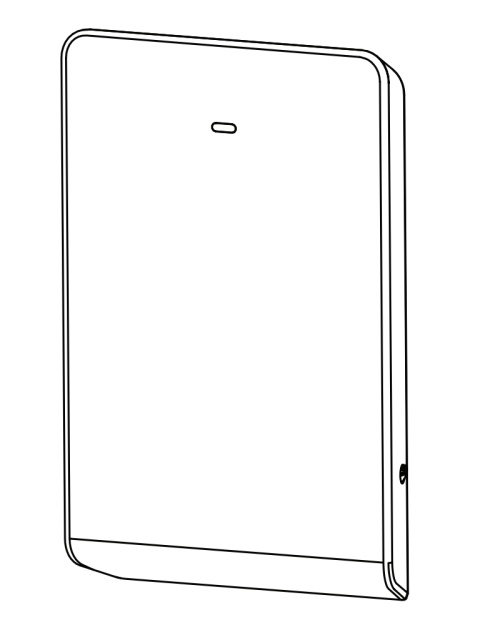

Dimensiones

Dimensiones en milímetros (mm) y pulgadas (in)

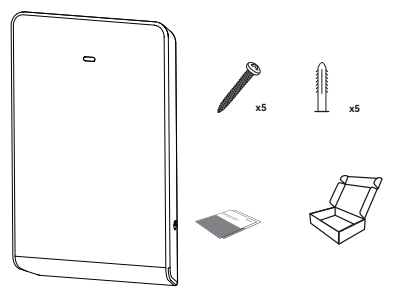

Incluye

1 Receptor inalámbrico

1 Paquete de hardware

1 Manual de instalación

Especificaciones clave

Consumo de corriente (mA): 40 mA

Dimensiones (alto x ancho x profundidad) (pulgadas): 8 25 x 5 50 x 1 25 pulgadas

Dimensiones (alto x ancho x profundidad) (mm): 209 60 x 139 70 x 31 80 mm

Clasificación IP: IP41

Material: Plástico (ABS)

Humedad relativa de funcionamiento sin condensación (%): 0 ? 93 %

Temperatura de funcionamiento (°C): -20 ? 55 °C

Temperatura de funcionamiento (°F): -4 ? 131 °F

Tensión de funcionamiento (VCC): 10 ? 14 VCC

Uso: Interior

B812 Receptor bus SDI2 inalámbrico

Recibe señales de radiofrecuencia de los transmisores los repetidores y los detectores de rotura de cristal RADION.

Funciona a 433.42 MHz. Para su uso con paneles de control compatibles con bus SDI2.

Número de pedido B812 | F.01U.426.400
