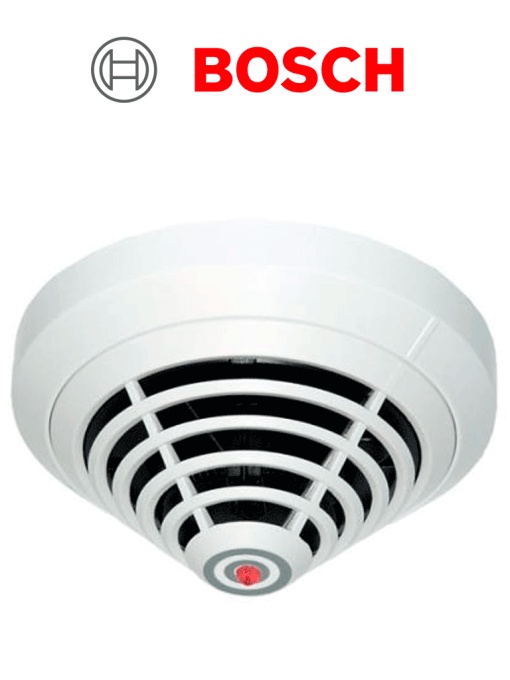

BOSCH RBM427016 BOSCH F_FAP425DOR - Detector de humo con doble Sensor optico / ROTARY Switch

Descripción

Información General.

Es un detector de humo avanzado que utiliza un sensor óptico dual, ofreciendo una detección más precisa y rápida frente a diferentes tipos de humo. Su tecnología mejora la fiabilidad al reducir las falsas alarmas. Además, incorpora un interruptor rotativo (ROTARY Switch), que facilita la instalación y ajuste. Este dispositivo es ideal para hogares y oficinas, ya que brinda una mayor seguridad, alertando eficazmente en caso de incendios, y permite un fácil mantenimiento y operación.

Principales características

• Alta fiabilidad y precisión gracias al Procesamiento de señales inteligente (ISP).
• Detección muy temprana de la más mínima presencia de humo con los modelos de doble óptica (tecnología de doble rayo).
• Comprobación de la presencia de interferencias electromagnéticas en el entorno para realizar un análisis rápido de las causas.
• Direccionamiento automático y manual.
• No incluye base de montaje.

Especificaciones técnicas.

• Tensión de funcionamiento: De 15 V CC a 33 V CC.
• Consumo de energía: < 0,55 mA.
• Salida de alarma: Por datos mediante línea a dos hilos.
• Salida del indicador: Colector abierto que conmuta 0 V sobre 1,5 kilohmios, máx. 15 mA.
• Sin base: Ø 99,5 x 52 mm
• Con base: Ø 120 x 63,5 mm Carcasa
• Material: Plástico, ABS (Novodur)
• Color: Blanco, parecido a RAL 9010, acabado mate.
• Peso Sin/con embalaje

FAP-425-DOTC-R 85 g / 130 g aprox.

FAP-425-DO-R, FAP-425-DOT-R 80 g / 120 g aprox.

FAP-425-O-R, FAP-425-OT-R, FAH-425-T-R 80 g / 120 g aprox.

FAP-425-O, FAP-425-OT 75 g / 115 g aprox.

• Temperatura de funcionamiento permitida

FAP-425-DOTC-R De -10 °C a +50 °C

FAP-425-DOT-R, FAP-425-OT-R, FAH-425-T-R, FAP-425-OT De -20 °C a +50 °C.

FAP-425-DO-R, FAP-425-O-R, FAP-425-O De -20 °C a +65 °C.

• Temperatura de almacenamiento permitida

FAP-425-DOTC-R De -20 °C a +50 °C

• odos los modelos (excepto FAP-425-DOTC-R) De -25 °C a +80 °C Humedad relativa permitida 95 % (sin condensación).

Incluye

• Detector de humo óptico-dual con selector de direcciones
• Guía de instalación

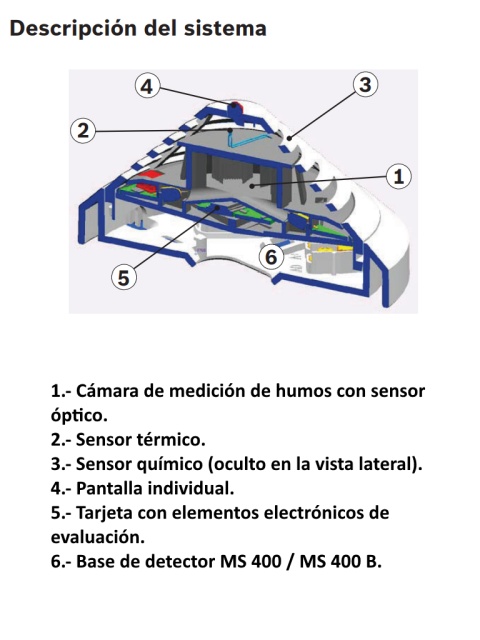

Sensores y procesamiento de señales

Los sensores individuales se pueden configurar en el software de programación FSP-5000-RPS. Todas las señales del sensor se analizan continuamente mediante el sistema electrónico de evaluación interno (Intelligent Signal Processing, ISP) y están enlazadas entre sí mediante un microprocesador integrado. El enlace entre los sensores significa que los detectores combinados también se pueden utilizar donde se espera que haya algo de humo, vapor o polvo durante el transcurso del funcionamiento normal.

La alarma solo se dispara automáticamente si la combinación de señales corresponde a la características del campo de ubicación, seleccionado al realizar la programación. En consecuencia, el número de falsas alarmas es menor. Además, se analiza la duración de las señales del sensor tras la detección de incendios y averías, lo que da como lugar a una mayor fiabilidad de detección para cada sensor individual. En el caso del sensor óptico y químico, el umbral de respuesta (compensación de tendencia) se ajusta activamente. La desactivación manual o temporizada de sensores individuales es posible para el ajuste a factores de interferencias extremos.

Sensor de humo

El sensor óptico usa el método de dispersión de luz. Un LED transmite luz a la cámara de medición, donde es absorbida por la estructura laberíntica. En caso de incendio, el humo penetra en la cámara de medición y las partículas de humo reflejan la luz del LED. La cantidad de luz que llega al fotodiodo se convierte en una señal eléctrica proporcional.

Los modelos con óptica doble tienen dos sensores ópticos con diferentes longitudes de onda. La tecnología de doble rayo funciona con un LED azul y otro de infrarrojos, de forma que la detección de la menor presencia de humo se realiza de forma rápida y fiable (detección TF1 y TF9).

Sensor térmico

Se utiliza un termistor en una red de resistencias como sensor térmico, desde el que un convertidor analógico-digital mide la tensión dependiente de la temperatura a intervalos regulares. Según la clase de detector especificada, el sensor de temperatura dispara el estado de alarma cuando se excede la temperatura máxima de 54 °C o 69 °C (máximo térmico), o si la temperatura se eleva en una cantidad definida dentro de un período de tiempo especificado (diferencial térmico).

Sensor químico

Sensor de gas CO

La función principal del sensor de gas es detectar el monóxido de carbono (CO) generado como consecuencia de un incendio, pero también detecta hidrógeno (H) y monóxido de nitrógeno (NO). El valor de la señal del sensor es proporcional a la concentración de gas. El sensor de gas emite información adicional para evitar de forma eficaz valores engañosos.

Características de LSN improved

AVENAR detector 4000 ofrece todas las características de la tecnología LSN improved:

• Estructuras de red flexibles, incluida la derivación en T sin elementos adicionales (la derivación en T no es viable en los modelos sin giratorios).
• Hasta 254 elementos LSN improved por línea de lazos o ramal.
• Direccionamiento manual o automático del detector, con o sin detección automática.
• Fuente de alimentación para componentes conectados mediante bus LSN.
• Se puede utilizar cable de detección de incendios sin protección.
• Longitud de cable de hasta 3.000 m (con LSN 1500 A).
• Compatibilidad con versiones anteriores de sistemas LSN y unidades centrales existentes.
• Control del impacto electromagnético en el entorno para realizar el rápido análisis de las causas (los valores de EMC se muestran en la central).

Configuración/instalación

• Se puede conectar a las centrales de incendios Bosch con los parámetros del sistema LSN improved.
• Los detectores DO pueden utilizarse únicamente con el controlador de la central MPC versión B y superior. El controlador de la central MPC de la versión A no puede conectarse.
• En el modo LSN clásico se puede conectar a las centrales de incendios LSN BZ 500 LSN, UEZ 2000 LSN, UGM 2020 y a otras centrales o a sus módulos receptores con idénticas condiciones de conexión, pero con los parámetros del sistema LSN anteriores.
• Durante la planificación de la obra, la adhesión a los estándares y directivas nacionales es esencial.
• La parte superior y la base del detector se pueden pintar de forma que coordinen con el ambiente. Tenga en cuenta la información proporcionada en Painting Instructions.
• Los detectores de la serie 420 se pueden sustituir con todos los modelos de AVENAR detector 4000 sin tener que volver a configurar la central.

Nota

FAP-425-DO-R Detector humo, doble óptico Detector analógico direccionable con dos sensores ópticos, direccionable de forma manual, automática y no incluye Base de montaje.
