CAME 119-RIR111 Refaccion CAME / KXBGG4LED / G4010 / Transformador para ZL37 / Entrada de voltaje 230 VCA

CAME
Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU 119-RIR111
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Descripción

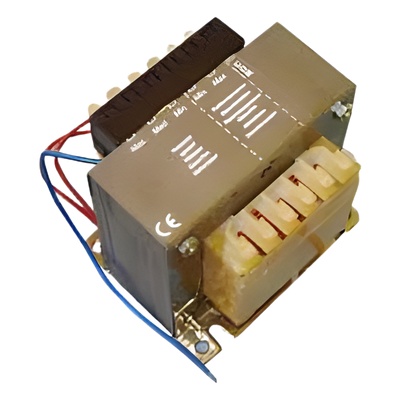

Este transformador de control está diseñado para automatizar puertas y portones basculantes o corredizos, convirtiendo la alimentación de 230 VCA en 24 VCC para accionamiento de motores de corriente continua. Integra funciones avanzadas de seguridad como detección de obstáculos y control de ralentización en ambos sentidos de movimiento, prolongando la vida útil del mecanismo y reduciendo el desgaste mecánico. La configuración se realiza mediante dip switches y trimmers, permitiendo adaptar el comportamiento del equipo a distintos escenarios de instalación sin necesidad de software adicional. Además, incluye salida auxiliar de 24 VCC para alimentar accesorios complementarios como luces, antenas o receptores, con capacidad de hasta 40 W.

Características principales

  • Transformación de voltaje 230 VCA a 24 VCC para motores de automatización
  • Control de ralentización en apertura y cierre mediante microinterruptores dedicados
  • Función de detección de obstáculos integrada para protección de usuarios y vehículos
  • Configuración completa vía 5 dip switches y ajustes de tiempo por trimmer
  • Salida auxiliar 10-E de 24 VCC intermitente o continua según programación
  • Conexión para antena y accesorios periféricos con potencia máxima de 40 W

Especificaciones técnicas

Alimentación y potencia

Tipo: Transformador

Voltaje de entrada: 230 VCA

Voltaje de salida: 24 VCC

Potencia accesorios: Hasta 40 W

Aplicación y compatibilidad

Aplicación: Automatización de puertas y portones

Modelo compatible: ZL37F

Motor: 24 VCC

Conexiones eléctricas

L1-L2: Alimentación 230 VCA

M-N: Motor 24 VCC

10-E: Salida 24 VCC auxiliar

F-FA: Microinterruptor ralentización apertura

F-FC: Microinterruptor ralentización cierre

1-2: Pulsador de paro (N.C.)

2-3: Pulsador de apertura (N.O.)

Funciones DIP switch

DIP 1 ON: Cierre automático activado

DIP 2 ON: Funcionamiento solo apertura con pulsador o mando

DIP 3 ON: Salida 10-E intermitente en movimiento y cierre

DIP 4 ON: Función 'uomo presente' activada

DIP 5 ON: Preparpadeo 5 segundos en apertura y cierre

Ajustes por trimmer

ACT: Tiempo de ajuste operativo

Detalles

SKU
119-RIR111
Categorías
Control de Acceso
Peso
2 kg
Fabricante
CAME
