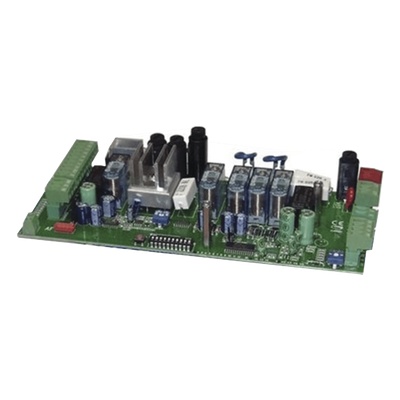

• CAME 3199-ZL38110 Refaccion / Tarjeta Electronica ZL38 120V para Barrera GARD4 G3750 Y GARD8 - Img 1

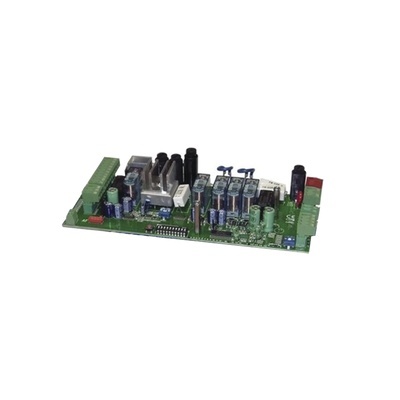

  • CAME 3199-ZL38110 Refaccion / Tarjeta Electronica ZL38 120V para Barrera GARD4 G3750 Y GARD8 - Img 2

CAME 3199-ZL38110 Refaccion / Tarjeta Electronica ZL38 120V para Barrera GARD4 G3750 Y GARD8

CAME
Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU 3199-ZL38110
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Entrega estimada

    Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.

    Descripción

    Características principales

    • Tarjeta electrónica ZL38 120V para barreras CAME
    • Diseñada para uso en sistemas de automatización de puertas y barreras
    • Permite control de velocidad y ajustes de seguridad
    • Incluye ajustes para detección de obstáculos

    Modelos compatibles

    • GARD-4
    • G-3750
    • 001-G03750120A
    • 001-G03750120
    • KT-G3750-W
    • KT-G3750-N
    • GARD-8
    • 001-G2180Z
    • KT-GARD-8S
    • KT-GARD-6S
    Conexiones eléctricas
    • L-N: Alimentación 230V (c.a.)
    • F-FC: Microinterruptor de ralentización en cierre (N.C.)
    • M-N: Motor 24V (c.c.)
    • F-FA: Microinterruptor de ralentización en apertura (N.C.)
    • 10-E: Salida 24V para accesorios
    • 2-C1: Contacto (N.C.) de 'reapertura durante el cierre'
    • 1-2: Pulsador de parada (N.C.)
    • 2-C5: Contacto (N.C.) de 'cierre inmediato'
    • 2-3: Pulsador de apertura (N.O.)
    Configuración DIP
    • DIP 1 ON: Función de cierre automático activada
    • DIP 2 ON: Función 'solo abre' con pulsador y transmisor activado
    • DIP 3 ON: Salida 24V en movimiento y posición de cierre activada
    • DIP 4 ON: Función de 'acción mantenida' activada
    • DIP 5 ON: Prelampeggio en apertura y cierre activado
    • DIP 6 ON: Detección de presencia de obstáculo activada
    • DIP 7 ON: Función 'esclavo' (motor pilotado) activada
    • DIP 8 OFF: Función de cierre inmediato activada
    • DIP 9 OFF: Función de 'parada total' activada
    • DIP 10 ON: Función de aumento de acción frenante activada
    Ajustes y configuración
    • Trimmer SENS: Regulación de sensibilidad del dispositivo amperométrico
    • Trimmer A.C.T.: Tiempo de cierre automático (1' a 120')
    • Selector de velocidad: Posiciones Min, Med o Max para apertura/cierre
    • Selector de ralentización: Posiciones Min o Max
    Especificaciones
    • Tensión de alimentación: 120V
    • Salida accesorios: 24V max. 30W
    • Salida lámpara: 24V-3W max.
    • Salida para antena: Compatible con cable RG58
    • Conexión de dos barreras: Comunicación mediante terminales RX-TX-GND
    Compatibilidad electromagnética
    • Cumple con norma EN 61000-6-2
    • Cumple con norma EN 61000-6-3
    • Cumple con Directiva 2004/108/CE
    Seguridad eléctrica
    • Cumple con norma EN 60335-1
    • Cumple con Directiva 2006/95/CE
    • Certificación CE de conformidad
    Instalación y mantenimiento
    • Requiere instalación por personal cualificado
    • No operar con tensión presente al instalar la tarjeta de radiofrecuencia
    • Desmontaje y reciclaje según normativa vigente
    Funciones de seguridad
    • Detección de obstáculos (DIP 6)
    • Parada de emergencia (pulsador 1-2)
    • Cierre inmediato (contacto 2-C5)
    • Función 'acción mantenida' (DIP 4)
    • Indicación de posición de barrera
    Conexión de radiofrecuencia
    • Conector para antena RG58
    • Memorización de mandos a distancia
    • Modo programación: botón PROG + transmisor

    Detalles

    SKU
    3199-ZL38110
    Categorías
    Control de Acceso
    Peso
    0.5 kg
    Fabricante
    CAME
