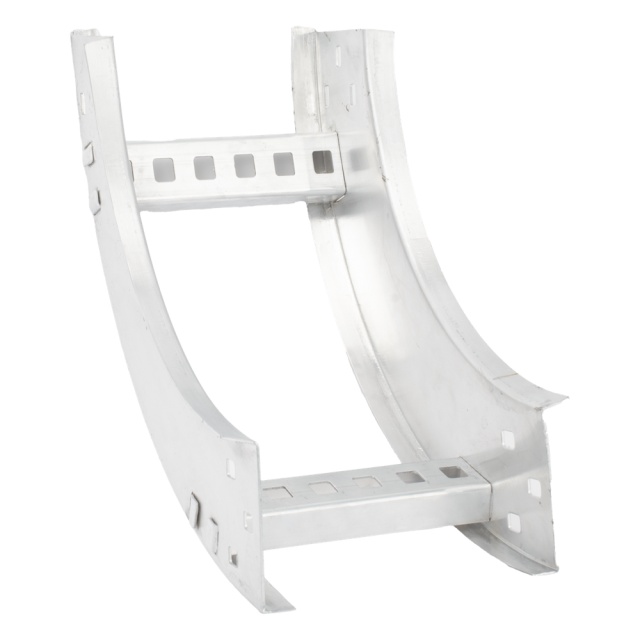

CHAROFIL CHVI908R8X6AK Curva Vertical Interior de Aluminio de 90° Perfil Z / Peralte 3 1/4" / Ancho 6" / Radio 8" / Incluye Tornilleria

Descripción

La curva vertical interior CHAROFIL CHVI908R8X6AK es un accesorio de aluminio con perfil Z que permite cambiar 90° la dirección de una trayectoria de bandeja portacables en el plano vertical. Es una opción para quien arma o amplía un sistema de gestión de cables en telecomunicaciones, cableado estructurado o data center y necesita resolver un cambio de nivel.

Qué hace este equipo

• Es una curva vertical interior de 90° con perfil Z, fabricada en aluminio.
• Tiene un radio de curvatura de 8", pensado para minimizar el estrés mecánico en cables y conductos durante los cambios de dirección vertical.
• Su peralte de 3 1/4" y su ancho de 6" permiten una instalación compacta.
• Admite el alojamiento de múltiples trayectorias de cableado.
• Incluye tornillería de montaje para facilitar la instalación en campo.
• Cumple con las normas NEMA-VE1, NEMA-VE2 y NMX-J-511-ANCE.
• Su aplicación abarca interiores, exteriores y ambientes controlados.

Cuándo conviene

Conviene cuando una ruta de bandeja portacables debe cambiar de dirección en vertical mediante una curva interior de 90°, por ejemplo en proyectos de telecomunicaciones, cableado estructurado o centros de datos que trabajan con sistemas de bandeja estandarizados. El desempeño final depende del diseño y de la instalación de cada proyecto.

Antes de comprar

• Revisa que el peralte (3 1/4") y el ancho (6") coincidan con los de la bandeja de tu instalación.
• Confirma que tu trayecto requiere una curva vertical interior y no otro tipo de curva.
• Si ya tienes un sistema de bandeja instalado, verifica su compatibilidad, pues la ficha del fabricante no detalla líneas o marcas específicas.
• Si tienes dudas sobre la instalación o la factura, consulta a CJP Telecom.

Preguntas frecuentes

¿Qué incluye el paquete?

Incluye la curva vertical interior de aluminio con perfil Z y la tornillería de montaje.

¿Se puede usar en exteriores?

El fabricante indica aplicación en interiores, exteriores y ambientes controlados. Las condiciones particulares de exposición no vienen detalladas en la ficha.

¿Qué normas cumple?

El fabricante señala cumplimiento con NEMA-VE1, NEMA-VE2 y NMX-J-511-ANCE.

¿Necesito algo más aparte de la curva?

La información disponible solo enlista la curva y su tornillería. Otros elementos del sistema, como tramos rectos de bandeja, no se mencionan, por lo que conviene confirmarlos con CJP Telecom según tu proyecto.
