CHAROFIL MG-51-105BM Grapa de Suspension para Charola Tipo Malla / Acero al Carbon Calibre 12 (2.7 mm) / Anchos 50 mm a 300 mm (2 in a 11.8 in) / Multiples Acabados: EZ BM GAC EP I304L I316L / Certifi
Descripción
MG-51-105BM CHAROFIL Grapa de Suspensión para Charola Tipo Malla / Acero al Carbón Calibre 12 (2.7 mm) / Anchos 50 mm a 300 mm (2 in a 11.8 in) / Múltiples Acabados: EZ BM GAC EP I304L I316L / Certificación NOM-001-SEDE-2012 CFE 57100 / Norma
Grapa de Suspensión para Charola Tipo Malla
Accesorio de fijación estructural diseñado para la suspensión aérea de sistemas de canalización tipo charola malla mediante varilla roscada u otros elementos de anclaje mecánico. La grapa proporciona una sujeción segura y estable garantizando la correcta alineación y nivelación del sistema de canalización de cables en instalaciones eléctricas e industriales. Su diseño mecánico facilita una instalación rápida y confiable reduciendo los tiempos de montaje en campo. Fabricada en lámina de acero al carbón rolada en frío con espesor estructural de calibre 12 (2.7 mm) ofrece resistencia mecánica adecuada para soportar las cargas de instalaciones de cableado en infraestructuras comerciales e industriales. El producto está disponible en múltiples acabados y aleaciones para adaptarse a diferentes entornos de operación desde ambientes interiores controlados hasta condiciones exteriores agresivas con presencia de humedad corrosión o agentes químicos. Cumple con normativas oficiales mexicanas e internacionales para instalaciones eléctricas y sistemas de soportería incluyendo certificación oficial de la Comisión Federal de Electricidad (CFE).
Características Generales
- Tipo de producto: Grapa de suspensión para charola tipo malla
- Función principal: Fijación y suspensión aérea de sistemas de canalización
- Método de anclaje: Varilla roscada u otros elementos de anclaje
- Beneficio estructural: Sujeción segura alineación correcta y nivelación del sistema
- Ventaja de instalación: Instalación rápida y confiable
- Rango de aplicación: Anchos de charola de 50 mm a 300 mm (2 in a 11.8 in)
- Material base: Lámina de acero al carbón rolada en frío
- Calibre de lámina: 12 (2.7 mm de espesor)
- Acabado Electrozincado (EZ): Número de parte MG-5A1-10A5ENZ
- Acabado Zinc Aluminio (BM): Número de parte MG-5G9-51-105BM
- Acabado Galvanizado por inmersión en caliente (GAC): Número de parte MG-51-205GAC
- Acabado Pintura epóxica (EP): Disponible bajo solicitud
- Acabado Acero inoxidable 304L (I304L): Número de parte MG-51-605INOX304
- Acabado Acero inoxidable 316L (I316L): Número de parte MG-51-805INOX316L
- Certificación oficial mexicana: NOM-001-SEDE-2012
- Aprobación CFE: CFE 57100
- Norma nacional: NMX-J-511-2011
- Norma nacional: NMX-I-279
- Norma nacional: NMX-D-122
- Norma nacional: NMX-H-074
- Norma nacional: NMX-H-004
- Norma internacional: ANSI/TIA 569
- Norma internacional: NFPA 70
- Norma internacional: ANSI/TIA 607
- Norma internacional: ASTM B997
- Norma internacional: ASTM 635
- Norma internacional: AICREA-STD-131
- Norma internacional: IEC 61537
- Norma internacional: NEMA VE1
- Norma internacional: NEMA VE2
- Norma internacional: ASTM A36
- Aplicación principal: Soportería para sistemas de charola tipo malla
- Rango de anchos soportados: 50 mm a 300 mm (2 in a 11.8 in)
- Tipo de instalación: Suspensión aérea con varilla roscada
- Entornos compatibles: Interiores exteriores ambientes industriales áreas con riesgo de corrosión (según acabado seleccionado)

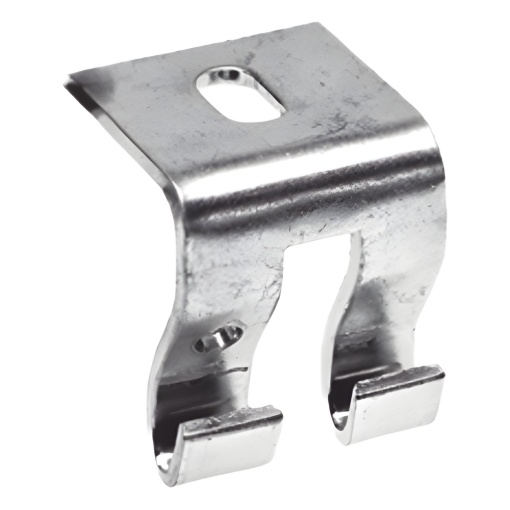

Nota: La imagen del producto es de carácter ilustrativo y puede variar según la versión específica del producto y el acabado seleccionado.
