COMMAX 29081 COMMAX JNSPSM - Unidad Central para Sistema de Llamado de Enfermeria con Salida de Voltaje 24VDC y Soporte para 32 Subestaciones JNS-4CS y un JNS-70MN
Descripción
29081 COMMAX COMMAX JNSPSM - Unidad Central para Sistema de Llamado de Enfermeria con Salida de Voltaje 24VDC y Soporte para 32 Subestaciones JNS-4CS y un JNS-70MN
Informacion General
La Unidad Central JNSPSM es la parte principal del sistema de llamado de enfermería COMMAX siendo el componente clave encargado de controlar y coordinar las comunicaciones entre todos los dispositivos del sistema. Esta unidad facilita la interacción entre las subestaciones y el dispositivo principal asegurando un flujo de señales eficiente y confiable. Además proporciona energía a todo el sistema y cuenta con baterías de respaldo integradas para garantizar su funcionamiento en caso de una interrupción del suministro eléctrico.
La JNSPSM soporta hasta 32 subestaciones JNS4CS y un dispositivo JNS70MN lo que permite una configuración flexible y escalable adaptándose a las necesidades de instalaciones de diferentes tamaños. Su diseño modular hace que su instalación y mantenimiento sean sencillos mientras que su fiabilidad asegura la continuidad de las comunicaciones en entornos donde la respuesta rápida y efectiva es esencial.
Principales Caracteristicas
- Subestaciones soportadas: Puede manejar hasta 32 subestaciones de cama JNS4CS.

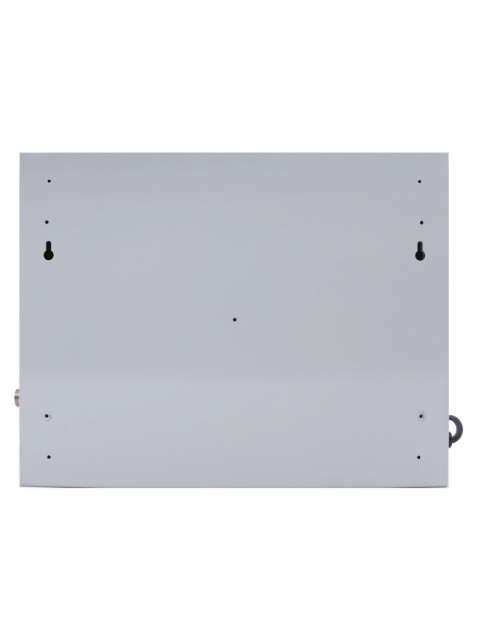

- Tipo de montaje: Adecuado para montaje en pared.
- Baterías de respaldo integradas: Incluye baterías de respaldo para garantizar el funcionamiento del sistema en caso de una interrupción del suministro eléctrico.
- Acabado elegante: Gabinete metálico con un diseño moderno y elegante que mejora la estética de la instalación.
- Fiabilidad en comunicaciones: Asegura un flujo de señales eficiente y constante entre la unidad central y los dispositivos del sistema.

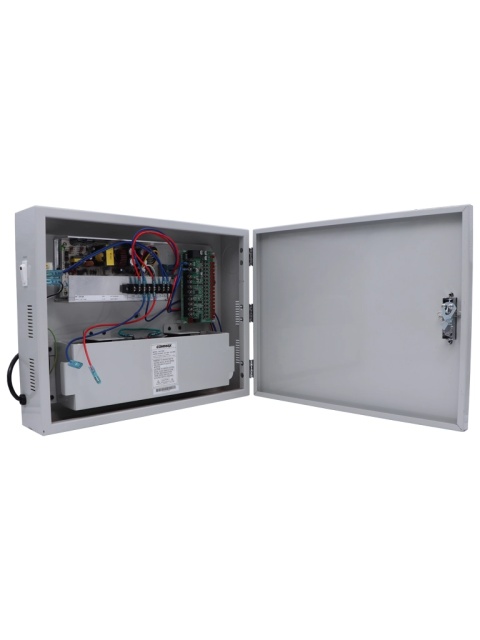

- Conexión directa en la PCB de la unidad: Tiene los modelos grabados de cada terminal para asegurar que los cables se conecten correctamente. Los equipos JNS4CS (subestaciones de cama) y JNS70MN (unidad de intercomunicación) se conectan directamente a sus bornes correspondientes en la unidad central lo que facilita la instalación reduce errores y garantiza un funcionamiento seguro y eficiente.
Especificaciones Tecnicas
- Fuente de Alimentación: 110 VAC.
- Salida de Corriente: 24 VDC.
- Frecuencia de Entrada: 57 Hz ~ 63 Hz.
- Dimensiones: 328 x 430 x 105 mm.
- Energía de Emergencia (Backup): DC 24V 6.5A.
- Cableado: 4 hilos cable calibre 22AWG.
- Temperatura de operación: 0°C - 20°C
- Humedad de operación: 50 - 60 %
- Distancia de cableado: Hasta 100 metros.
- Consumo de Energía en Uso: 220W/h.
- Consumo de Energía en Modo de Espera: 11W/h.
Preguntas Frecuentes
Cuál es la distancia máxima para el cableado entre la unidad JNSPSM y las subestaciones?
La unidad JNSPSM permite un cableado de hasta 100 metros entre la unidad central y las subestaciones.
¿Qué tipo de cable es necesario para la instalación de la unidad JNSPSM?
Para la instalación se recomienda utilizar un cable de 4 hilos de calibre 22 AWG. Este tipo de cable garantiza una buena transmisión de señales y energía entre la unidad central y las subestaciones.
Incluye
- Unidad Central JNS-PSM
Contenido TVC
Diagramas
- JNS-PSM: Conexión Inicial de Equipos Principales
- Unidad Central JNS-PSM: Expansión de subestaciones de cama JNS-4CS
- Unidad Central JNS-PSM: Conexión de equipos compatibles
- Subestación de cama JNS-4CS: Conexión de Equipos Compatibles
Información
- Sistema de llamado de enfermería
- Cuatro preguntas necesarias para cotizar un sistema de llamado de enfermería
