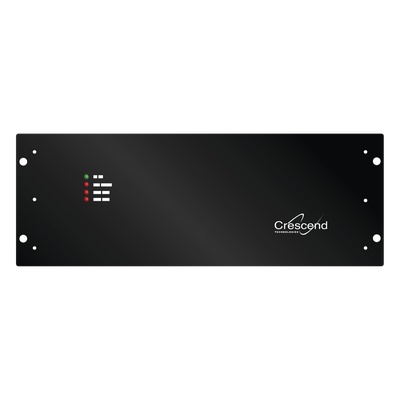

CRESCEND P10-10UL1-C5-001 Amplificador Ciclo Continuo 403-450 MHz Entrada 10-20 W /Salida 100 W 26 A 13.8 Vcc N Hembra.
Descripción
Amplificador de potencia de ciclo continuo diseñado para operación en banda UHF de 403-450 MHz. Entrega 100 W de salida ajustados en fábrica a partir de una señal de entrada de 10 a 20 W. Su arquitectura de enfriamiento forzado por ventilador sobre disipador permite operación al 100% de ciclo de servicio sin degradación de rendimiento. Incluye protección activa contra condiciones de alta temperatura y desadaptación de carga, con indicadores LED de estado y terminal de alarma para integración en sistemas de monitoreo.
Características principales
- Potencia de salida: 100 W ajustada en fábrica
- Rango de frecuencia: 403-450 MHz (UL)
- Ciclo de servicio: 100% operación continua
- Protección contra alto VSWR y temperatura excesiva
- Indicadores LED: encendido, salida baja, alto VSWR, alta temperatura
- Terminal de alarma adicional para monitoreo externo
- Enfriamiento por aire forzado con ventilador sobre disipador
- Armónicos y espurios: -65 dBc
Especificaciones técnicas
Eléctricas
Potencia de entrada: 10-20 W
Potencia de salida: 100 W
Voltaje de operación: +13.8 Vcc
Consumo máximo: 26 A
Impedancia I/O: 50 Ω nominal
Armónicos/espurios: -65 dBc
RF y Conectividad
Rango de frecuencia: 403-450 MHz (UL)
Conector I/O: N hembra
Tolerancia VSWR: Protegido
Ciclo de servicio: 100%
Ambientales y Mecánicas
Temperatura operación: -30 °C a +60 °C
Almacenaje/transporte: -40 °C a +70 °C
Humedad: 80% a +40 °C (sin condensación)
Altitud máxima: 3000 m / 9842 pies
Dimensiones: 178 x 483 x 153 mm
Enfriamiento: Aire forzado con ventilador
Indicadores y Alarmas
LEDs: CD encendido, salida baja, alto VSWR, alta temperatura
Alarma: Terminal de alarma adicional
