DB SPECTRA DB-4060-WOCB Duplexer VHF para 143-156 MHz para Potencia Maxima de Entrada de 250 W (ciclo continuo).
Descripción

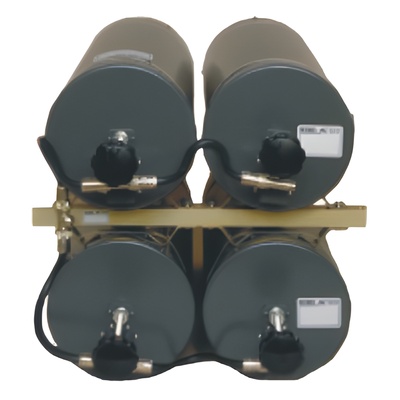

Duplexer VHF diseñado para operación en sistemas de comunicación duplex en el rango de 143-156 MHz. Integra cuatro cavidades de 8' (203 mm) de diámetro en configuración balanceada (2 transmisor, 2 receptor), proporcionando alto aislamiento entre puertos TX y RX para operación simultánea sin interferencia. Su construcción en aluminio con acabado black optimiza la durabilidad en entornos de infraestructura crítica, mientras que el factor de forma sin gabinete (WOC) facilita la integración en sistemas rack 19' existentes. Soporta potencia continua de 250 W con mínima degradación de señal, ideal para estaciones base VHF de alta disponibilidad.
Características Principales
- Aislamiento mínimo de 80 dB entre canales TX/RX
- Pérdida de inserción máxima de 1.5 dB
- Potencia máxima de entrada: 250 W ciclo continuo
- Configuración de 4 cavidades (2 transmisor, 2 receptor)
- Conectores N hembra estándar
- Temperatura de operación: -30°C a 60°C
- Montaje en rack EIA 19'
Especificaciones Técnicas
Eléctricas
| Rango de frecuencia | 143-156 MHz |
| Impedancia | 50 Ω |
| Separación de frecuencias | 0.5 MHz (mínimo) |
| VSWR máximo | 1.5:1 |
| Pérdida de retorno | 14 dB |
| Atenuación de ruido | 80 dB |
| Aislamiento | Mínimo 80 dB |
| Pérdida por inserción | Máximo 1.5 dB |
| Potencia máxima | 250 W (ciclo continuo) |
Mecánicas
| Construcción | Aluminio / Black |
| Diámetro de cavidades | 8' / 203 mm |
| Configuración | 4 cavidades (2 TX, 2 RX) |
| Conectores | N hembra estándar |
| Dimensiones (An × Al × Pr) | 19.3' × 34.5' × 20.1' |
| (489 × 876.3 × 511 mm) | |
| Peso neto | 105 lb / 48 kg |
| Tipo de gabinete | Sin gabinete (WOC) |
| Montaje | EIA 19' rack |
| Temperatura de operación | -30°C a 60°C |
Aplicaciones
Sistemas VHF duplex con espaciado mínimo de frecuencias de 0.5 MHz. Diseñado para estaciones base de comunicaciones críticas, sistemas de emergencia, operaciones de seguridad pública e infraestructura de radio profesional que requiere operación full-duplex con alta confiabilidad y mínima degradación de señal.
