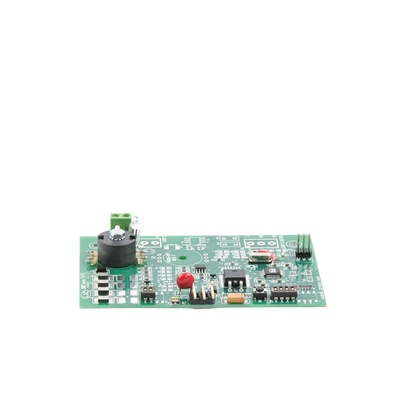

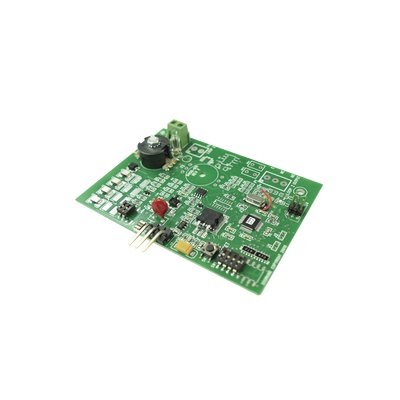

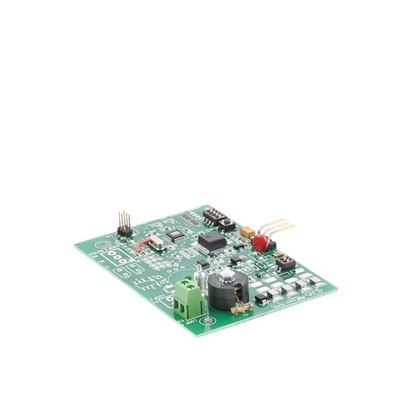

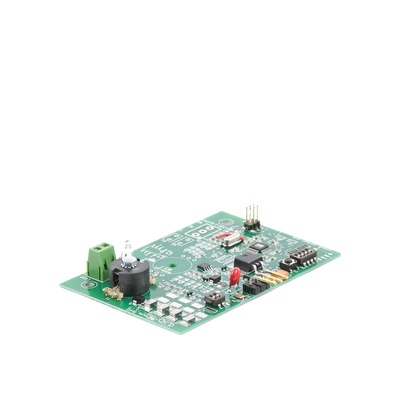

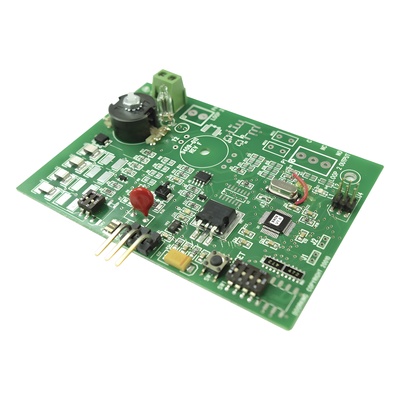

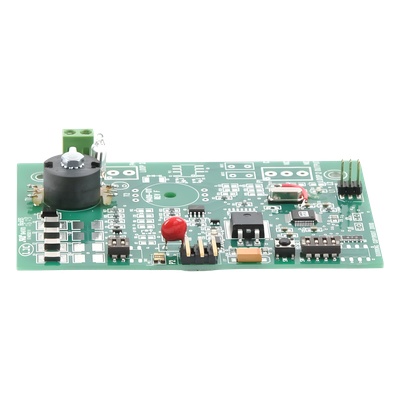

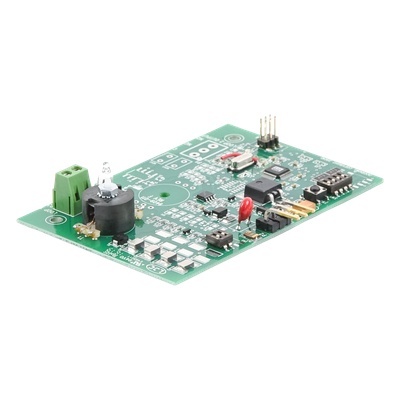

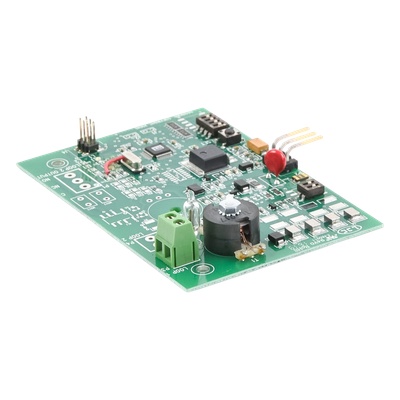

DKS DOORKING 9410-010 Sensor de Masa de 1 Canal / Solo Compatible Con Barreras y Motores DKS

Caractersticas Principales

• Sensor de masa de 1 canal
• Compatible con motores abatibles y corredizos Doorking
• Soporta lazos magnticos de 4 6 y 8 metros
• No compatible con motores de otras marcas
• Posibilita control eficiente de barreras Doorking

Especificaciones Tcnicas

• Modelo: 9410-010
• Compatibilidad: Solo con motores y barreras DoorKing
• Configuracin: Auto-ajuste continuo de frecuencia
• Deteccin: Deteccin de vehculos y monitoreo constante de frecuencia
• Indicadores: LED de alimentacin y LED L1 para estado del lazo
• Alimentacin: 20 VDC
• Proteccin: Proteccin contra sobretensiones

Aplicaciones

• Control de acceso vehicular
• Deteccin de vehculos en portones automticos
• Sistemas de barreras vehiculares
• Sistemas de estacionamiento automatizados

Compatibilidad

• Motores abatibles y corredizos DoorKing
• Barreras DoorKing series 1601 1602 y 1603
• Lazos magnticos SYS-LM4 (4m) SYS-LM6 (6m) y SYS-LM8 (8m)

Notas Importantes

• No incluye lazos magnticos (se adquieren por separado)
• No compatible con motores de otras marcas
• Solo para uso con equipos DoorKing
• Los lazos deben instalarse con cable trenzado y protegidos en tubera PVC
• Requiere conexin a tierra del blindaje del cable en el operador

Instalacin

• Conexin directa a los puertos de detector de lazo en la tarjeta de control
• Uso de cable trenzado con 6 vueltas por pie
• Proteccin del cable en tubera PVC
• Conexin a tierra del blindaje del cable en el chasis del operador
• Requiere soldadura en todas las conexiones

Indicadores LED

• LED de Alimentacin: Indica presencia de voltaje (20 VDC)
• L1 LED: Indica deteccin de vehculo y estado del lazo
• Indicacin de Frecuencia: Parpadeo del LED L1 (ej: 56 KHz = 5 parpadeos pausa 6 parpadeos)
• Indicacin de Falla: Parpadeo continuo del LED L1

Recomendaciones

• Mantener frecuencias separadas en lazos cercanos
• El lazo con mayor longitud debe configurarse en frecuencia baja
• Evitar cables de baja calidad o conexiones defectuosas
• Verificar aislamiento del cable en ambientes hmedos
• No utilizar Fast-Trak si persiste la deriva de frecuencia

Funcionamiento

• Auto-calibracin al encender o al presionar el botn de reinicio
• Compensacin automtica de desviaciones menores de frecuencia
• Deteccin de vehculos completos mediante funcin de sensibilidad incrementada
• Monitoreo continuo para prevenir llamadas falsas (false calls)
• Reinicio manual mediante botn fsico para limpiar fallos

Soporte Tcnico

• Manual de instalacin disponible en www.dkaccess.com
• Soporte tcnico directo con DoorKing
• Guas de solucin de problemas integradas
• Indicacin visual de estado mediante LED

Conexiones

• Conector de terminales para conexin de lazo magntico
• Proteccin contra sobretensiones integrada
• Cable de conexin trenzado con blindaje aislado
• Caja de conexiones resistente a la intemperie
• Conexin a tierra del blindaje en el operador

Dimensiones

• Diseo compacto para instalacin en gabinetes
• Montaje en carril DIN estndar
• Proteccin contra agua y polvo
• Conexiones tipo tornillo para fcil instalacin

Mantenimiento

• Verificacin peridica de conexiones
• Inspeccin de aislamiento del cable
• Limpieza de contactos elctricos
• Reemplazo del lazo ante fallas persistentes

Garanta

• Cubierta contra defectos de fabricacin
• Duracin segn polticas de DoorKing
• No cubre daos por instalacin incorrecta
• No cubre daos por uso de componentes no compatibles

Modelos Relacionados

• SYS-LM4 (Lazo magntico de 4 metros)
• SYS-LM6 (Lazo magntico de 6 metros)
• SYS-LM8 (Lazo magntico de 8 metros)
• Barreras DoorKing series 1601 1602 y 1603

Normativas

• Cumple con estndares de seguridad elctrica
• Diseado bajo normas de compatibilidad electromagntica
• Aprobado para uso en sistemas de control vehicular
• Fabricado bajo estndares industriales

Soporte y Configuracin

• Gua de instalacin incluida
• Manual tcnico disponible en sitio web del fabricante
• Configuracin mediante interruptores DIP
• Indicacin visual de estado mediante LED

Ambiente de Operacin

• Temperatura de operacin: -20C a 70C
• Humedad relativa: 0-95% sin condensacin
• Proteccin contra polvo y agua (IP65)
• Resistente a vibraciones y golpes

Diagrama de Conexiones

• Conexin directa a tarjeta de control del operador
• Conexin de lazo magntico en terminales designadas
• Proteccin contra sobretensiones integrada
• Conexin a tierra del blindaje en el operador
• Caja de conexiones resistente a la intemperie

Componentes

• Detector de lazo magntico
• Proteccin contra sobretensiones
• LED de estado y diagnstico
• Botn de reinicio manual
• Conexiones tipo tornillo

Resumen Tcnico

• Deteccin precisa de vehculos
• Auto-ajuste de frecuencia
• Compensacin de altura de vehculos
• Indicacin visual de estado
• Configuracin mediante DIP switches
• Resistente a condiciones ambientales

Aplicaciones Recomendadas

• Estacionamientos controlados
• Control de acceso vehicular en residencias
• Sistemas de cobro automatizado
• Control de flotas vehiculares
• Sistemas de seguridad perimetral

Configuracin DIP Switch

• SW 1 (Sensibilidad): OFF-OFF (Low) hasta ON-ON (High)
• SW 2 (Frecuencia): OFF-OFF (High) hasta ON-ON (Low)
• SW 3 (Sensibilidad Incrementada): ON/OFF
• SW 4 (Fast-Trak): ON/OFF

Solucin de Problemas

• Verificar conexiones del lazo magntico
• Revisar aislamiento del cable
• Comprobar conexin a tierra
• Revisar estado del lazo en suelo
• Consultar manual tcnico para ajustes avanzados

Accesorios Recomendados

• Lazos magnticos de diferentes longitudes
• Cable trenzado con blindaje
• Tubera PVC para proteccin de cables
• Caja de conexiones impermeable
• Soldadura para conexiones elctricas

Referencias

• Manual de instalacin en www.dkaccess.com
• Especificaciones tcnicas completas en sitio web del fabricante
• Gua de solucin de problemas integrada
• Soporte tcnico directo con DoorKing

Caractersticas de Deteccin

• Deteccin de vehculos metlicos
• Altura de deteccin variable segn configuracin
• Capacidad de deteccin en lazo inverso
• Compensacin de variaciones ambientales
• Deteccin de vehculos completos

Configuracin Avanzada

• Ajuste de sensibilidad segn tipo de vehculo
• Seleccin de frecuencia segn ubicacin
• Activacin de Fast-Trak en lazos degradados
• Uso de sensibilidad incrementada para trailers
• Monitoreo continuo del estado del lazo

Notas Tcnicas

• Cambiar la frecuencia no afecta la sensibilidad general
• La sensibilidad incrementada no aumenta la altura de deteccin general
• El Fast-Trak no soluciona problemas de cableado
• El parpadeo continuo del LED indica falla en el lazo
• El reinicio manual limpia fallos temporales

Recomendaciones de Instalacin

• Usar cable de calidad en la instalacin del lazo
• Realizar conexiones hermticas y soldadas
• Proteger cables en tubera PVC
• Verificar aislamiento antes de enterrar el lazo
• Realizar pruebas de deteccin antes de finalizar la instalacin
