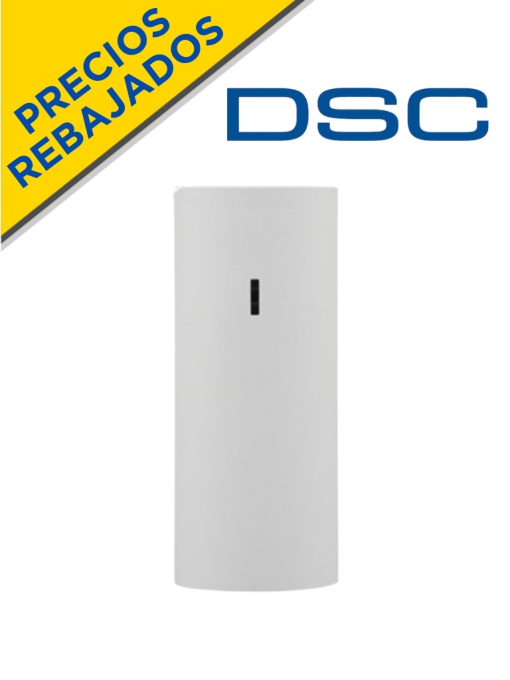

DSC DSC1180082 DSC PGP-IO9 - POWER G PLUS Modulo de Entrada / Salida

Descripción

Información General

Descripción

Módulo I/O con contacto magnético PowerG.

Este módulo versátil reúne la automatización y la seguridad en un solo dispositivo. Con opciones de entrada/salida configurables (2 entradas y 2 salidas de forma predeterminada, o conmutables a 4 entradas), admite el control de dispositivos de terceros, como abridores de puertas de garaje o portones. El contacto magnético incorporado agrega una capa adicional de protección perimetral, lo que lo hace ideal para asegurar puntos de acceso en entornos residenciales y comerciales.

Paneles Compatibles:

• IQ Panel 4
• IQ4 NS
• IQ Hub (versión 4.6.0 o superior)

Nota: Este modelo no cuenta con el contacto magnético.

Características

• Bloqueo de distribuidores
• Autenticación de dos factores
• Comunicación PowerG bidireccional con el panel de control
• Detección de manipulación de la cubierta frontal y la cubierta posterior
• El mensaje de supervisión periódica se transmite automáticamente al panel de control a intervalos regulares.
• Indicación LED de intensidad de la señal durante la instalación
• Transmisión discreta de mensajes de supervisión
• Tecnología de acceso múltiple por división de tiempo de espectro ensanchado con salto de frecuencia bidireccional PowerG (FHSS-TDMA)
• Informes de batería
• Indicación de batería baja
• Operación seleccionable por el usuario de la entrada auxiliar como Normalmente abierta, Normalmente cerrada, Fin de línea (EOL) o Doble EOL
• Detección y generación de informes de temperatura
• Configuración predeterminada de dos entradas/dos salidas. La configuración puede modificarse a 4 entradas si es necesario.

Los paneles compatibles con PowerG+ incluyen IQ Panel 4/IQ4 NS/IQ Hub 4.6.0. Las funciones de PowerG+ no estarán disponibles en dispositivos registrados en paneles que no sean compatibles con PowerG+ ni en paneles que no tengan una versión compatible con PowerG+. Estos dispositivos se registrarán en modo heredado (de reserva).

Especificaciones Técnicas

Rendimiento y Compatibilidad Eléctrica:

• Bandas de Frecuencia: 912–919 MHz
• Potencia Máxima de Transmisión: +14 dBm @ 868 MHz / +14 dBm @ 915 MHz
• Modulación: GFSK (Gaussian Frequency Shift Keying)
• Protocolo de Comunicación: PowerG (seguro y robusto)

Alimentación y Consumo:

• Tipo de Batería: Litio 3V CR123A (solo GP o Duracell)

Duración de Batería:

• 3 años (uso típico en configuración 2 entradas / 2 salidas)
• 5 años (uso típico en configuración de 4 entradas)
• Umbral de Batería Baja: 2.4 V a 25°C
• Voltaje Nominal de Operación: 3 V
• Corriente Mínima: 2 µA
• Corriente Máxima: 70 mA

Condiciones Ambientales:

• Temperatura de Operación: 0°C a 49°C (evaluado UL/ULC)
• Temperatura de Almacenamiento: -20°C a 70°C (no evaluado UL/ULC)
• Humedad Relativa: Hasta 93% sin condensación

Entradas:

• Resistencia de Cable: Hasta 100 Ω
• Capacitancia de Cable: Hasta 1 nF (máx. 10 m con cable calibre 20–22 AWG)
• Resistencia de Supervisión EOL (opcional): 5.6 kΩ, calibrable entre 2.5 kΩ y 12 kΩ
• Estado OFF: Hasta 15 VDC (circuito abierto, ~20 µA de fuga)
• Estado ON: Hasta 1 A (circuito cerrado, caída de ~0.25 V en terminales)

Dimensiones y Diseño:

• Dimensiones (L x A x P): 89 mm x 37 mm x 30 mm
• Peso (con batería): 53 g
• Color: Blanco
• Resistencia EOL para entrada auxiliar: 5.6 kΩ

Incluye

• 1 módulo PGP-IO9 con bloque de terminales
• Tornillos de montaje y cinta adhesiva doble cara
