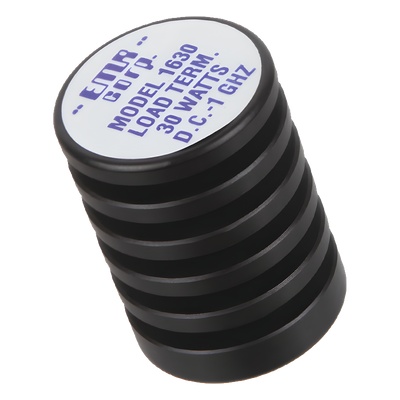

EMR CORPORATION 1630 Carga Terminal Resistiva 50 Ohm 30 Watt (Max.) Conector N Macho.
Descripción
La carga terminal resistiva de 50 Ohm y 30 Watt está diseñada para aplicaciones de RF que requieren terminación precisa con alta capacidad de disipación. Su conector N macho garantiza compatibilidad estándar en sistemas de comunicación, instrumentación y pruebas de redes. La construcción en aluminio con acabado anodizado negro incorpora un disipador térmico integrado que permite operación continua sin degradación del rendimiento. Cubre un rango de frecuencia desde DC hasta 1.0 GHz con excelente característica de pérdida por retorno de 26 dB, minimizando reflexiones no deseadas en el sistema.
Características principales
- Conector N macho para impedancia de 50 Ohm
- Potencia de entrada máxima de 30W
- Cobertura de banda 0 - 1000 MHz
- Pérdida mínima por retorno de 26 dB
- Rango de temperatura de operación: -30°C a +60°C
- Construcción de aluminio con disipador térmico
Especificaciones técnicas
Eléctricas
Banda de frecuencia: DC - 1.0 GHz
Potencia máxima: 30 W
Pérdida por retorno: 26 dB
Impedancia: 50 Ω
Mecánicas
Tipo de conector RF: N macho
Acabado: Anodizado en negro
Disipador de calor: Aluminio
Tamaño total (alto x ancho): 38 x 25 mm (1.5' x 1')
Peso neto: 0.1 lbs
Peso de envío: 0.5 lbs
Ambientales
Temperatura de operación: -30°C a +60°C
Temperatura de almacenamiento: -40°C a +100°C
Humedad de operación: 90% sin condensación
