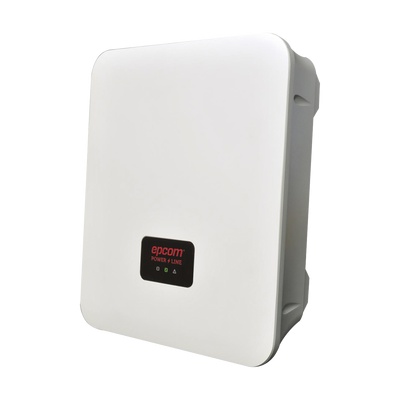

EPCOM POWERLINE EPIG5KV3 Inversor Tipo Cadena para Interconexion a la Red Electrica de CFE de 5 kW con Salida de 220 Vca.
Descripción
EPIG5KV3 EPCOM POWERLINE Inversor Tipo Cadena para Interconexión a la Red Eléctrica de CFE de 5 kW con Salida de 220 Vca.
¿Cómo Funciona
Los sistemas de interconexión convierten mediante un inversor la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.
La energía generada es enviada a la vivienda para su consumo y el excedente se regresa a la red eléctrica. De esta forma no solo bajamos nuestro consumo sino que existe un retorno de energía dando ahorros de hasta un 95% en el pago del recibo de electricidad.
¿Por qué utilizar inversores Epcom
- Máxima eficiencia de conversión de hasta un 97.6%.
- Ahorros de hasta un 95% en el pago de recibo de luz.
- Aproveche al máximo la potencia del sol con la tecnología MPPT.
- Amplio rango de Vcc de entrada.
- Fácil configuración para el diseñador.
- No mezclar potencias de paneles en las cadenas.
- contra defectos de fábrica.
- Utilice los protectores de picos SP50-240SP para alargar la vida de su inversor.
- Excelente beneficio.
- Cuenta con la certificación necesaria para realizar contratos de interconexión con la red de CFE (IEE1547 y UL1741).
Ficha Técnica
<-- Imagen de ficha tcnica -->
- Potencia FV recomendada: 5000W
- Voltaje máximo de entrada: 600 Vcc
- Rango de operación de voltaje CD: 90V-550Vcc
- Corriente máxima CD: 2X11A
- Potencia máxima de salida: 5000W
- Voltaje nominal de salida CA: 220Vca
- Corriente máxima CA: 21.8A
- Eficiencia máxima: 97.6%
- Frecuencia nominal/rangos: 60/60±5HZ
- Dimensiones: 370×126.5×420mm
- Peso: 10.9kg
Notas
- El equipo solo funciona en rango de 220 - 250 Vca en voltajes mayores requiere proceso de inicialización.
- Se recomienda consultarlo con el departamento de ingeniería solar.
- Los equipos de interconexión a la red eléctrica no pueden operar con generadores diésel o a gasolina.
- Los inversores requieren sincronizarse para entregar voltaje de lo contrario el equipo no entregara voltaje si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
- Los inversores no operan con paneles de una amperaje mayor a 11A ISC generalmente paneles mayores a 455W.
- Los equipos de versiones anteriores (color amarillo) solo cuentan con .
Verificar la aprobación de los certificados con CFE el equipo cumple con las normativas IEEE1547 IEC62109 y UL1741.
Monitoreo y Aplicación
Aplicación para iOS y Android
Monitoreo desde Página Web
Se recomienda utilizar sistemas de tierra física LP-GROUND-30A colocar supresores de picos LA302R y verificar voltajes de operación. Consultarlo con el departamento de ingeniería en energía solar.
Kits Recomendados
Revise en el consumo bimestral de su recibo de luz y tabule lo siguiente con nuestros KITS para saber que kit necesita.
| Modelo del kit | Generación promedio al bimestre del kit |
|---|---|
| KIT1BDM600MONO | 165 KWH |
| KIT2BDM600MONO | 330 KWH |
| KIT10BDM600MONO | 1650 KWH |
| KITEPCOM1KV1 | 300 KWH |
| KITEPCOM3KV3 | 900 KWH |
| KITEPCOM5KV3 | 1500 KWH |
| 2 - KITEPCOM5KV3 | 3000 KWH |
Diagramas de Conexión
Diagrama de Conexión para Solución con Inversores de Cadena
Diagrama de Conexión para Solución con Microinversores

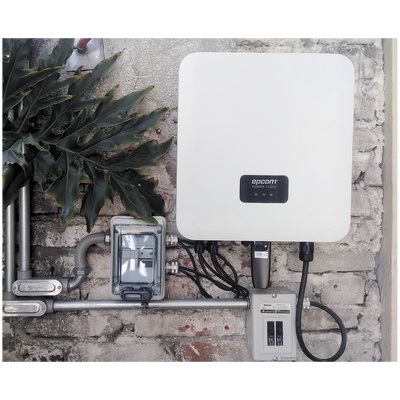

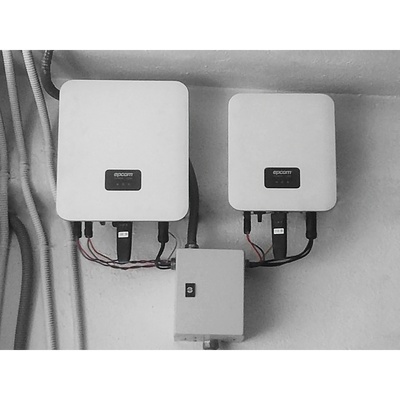

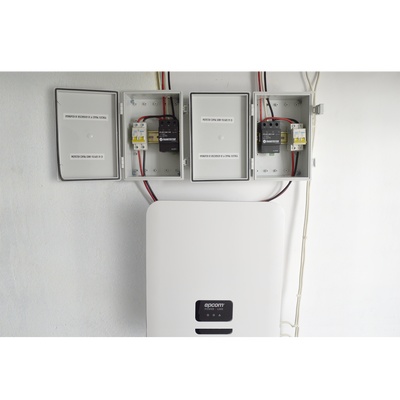

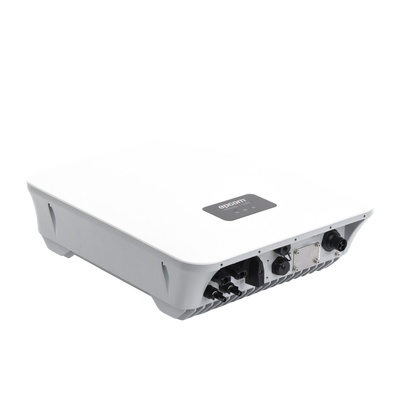

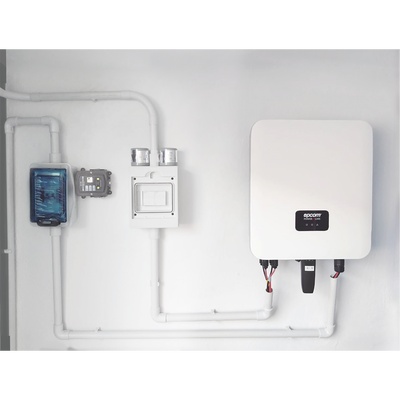

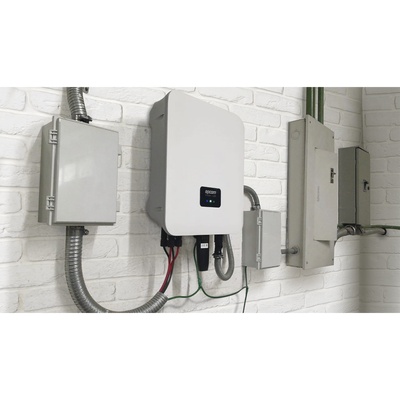

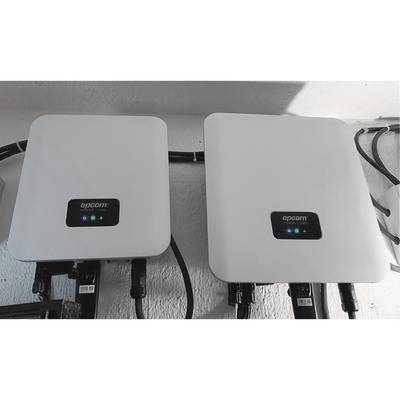

Galería de Imágenes
