EPCOM POWERLINE EPLAM011X4LCXL Montaje para Panel Solar Riel "3" de 4400mm para Modulos con Espesor de 40mm Velocidad de Viento Max. 151km/h

EPCOM POWERLINE
EPCOM POWERLINE
Código producto - SKU EPLAM011X4LCXL
Este producto ya no está disponible en tu tienda.
Solicitar cotización
Añadir a Favoritos
¿Cómo podemos ayudar?
Llámanos: +52 (33) 8000 0800 (Lunes-Viernes, 08:00-18:00)
Pregunta por los detalles
Mandanos un mensaje

Descripción

EPLAM011X4LCXL EPCOM POWERLINE Montaje para Panel Solar Riel "3" de 4400mm para Módulos con Espesor de 40mm Velocidad de Viento Máx. 151km/h

<-- Imagen garanta -->
Garantía
<-- Ttulo principal -->

Montajes de aluminio anodizado alta resistencia al viento y a la corrosión con 2.

<-- Beneficios -->

Beneficios de utilizar montajes de Aluminio Anodizado EPCOM POWER LINE:

  • Mitigue la corrosión por efecto del Par Galvánico garantice sus instalaciones contra la corrosión prematura.
  • Resistencia al viento de hasta 151 km/h ideales para zonas con fuertes vientos.
  • Fácil instalación y adaptabilidad a sus necesidades debido a la gran variedad de accesorios disponibles.
  • ¡2 contra defectos de fabricación
  • Sistema de aterrizaje Ground Clip integrado (no incluye electrodo ni cable para aterrizaje).
<-- Imagen Ground System -->
Sistema
<-- Descripcin general -->

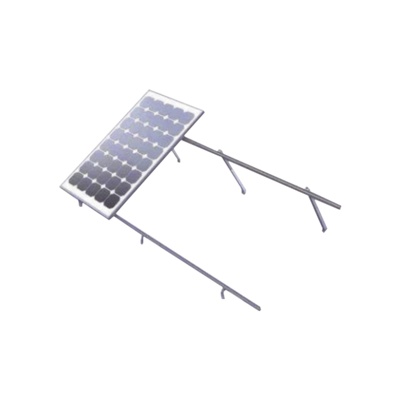

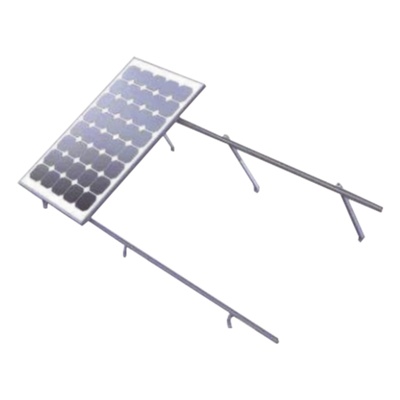

Montaje de aluminio para techo o piso de concreto de alta resistencia y rápida instalación arreglo 1x4 módulos fotovoltáicos.

<-- Caractersticas -->

Características:

  • Para arreglo de 1x4 modulos fotovoltaicos de 40mm de espesor
  • Inclinación: 20-30°
  • Peso: 14.2 kg
  • Velocidad del viento máx.: 151 km/h
<-- Consideraciones especiales -->

Consideraciones especiales:

Sujetadores finales según altura del marco del módulo:

<-- Marcos de 30mm -->

Marco de 30 mm:

<-- Marcos de 35mm -->

Marco de 35 mm:

<-- Notas -->

Se sugiere revisar compatibilidad con el departamento de ingeniería.

El kit de montaje incluye sujetadores de 40 mm.

<-- Mdulos compatibles -->

Módulos compatibles:

<-- Torque recomendado -->

Torque recomendado

  • tornillo m8 = 13N/m
  • tornillo m10 = 25.8 N/m
  • Sujetadores finales e intermedios = 11 N/m
<-- Contenido de tabla transformado a cards -->

Contenido del kit de montaje EPL-AM01-1X4LC

<-- Cards con componentes -->
Riel de aluminio
  • Cantidad: 2
  • Modelo: EPL-SR3-4400
  • Descripción: Riel 3 4400 mm aluminio anodizado
Grupo de tubos y partes
  • Cantidad: 1
  • Modelo: LB-AM01-1X4LC
  • Descripción: Grupo de tubos y partes para montaje EPL-AM01-1X4LC
Soporte L aluminio anodizado
  • Cantidad: 3
  • Modelo: EPL-LF2-01
Tornillo M860
  • Cantidad: 3
  • Modelo: EPL-Bolts-60
Tornillo M855
  • Cantidad: 3
  • Modelo: EPL-Bolts-55
Soporte ajustable 455mm aluminio anodizado
  • Cantidad: 3
  • Modelo: EPL-ALG2-455
DIN912 M822 Bolt(SS304)
  • Cantidad: 3
  • Modelo: EPL-Bolts-22
L-Connector(6005-T5 Anodize)
  • Cantidad: 3
  • Modelo: EPL-Lconnector
G2Module(6005-T5 Anodize)
  • Cantidad: 3
  • Modelo: SFS-G2
Front L Feet Rroup
  • Cantidad: 3
  • Modelo: EPL-FFG2-03
Sujetador Final grupo (40mm)
  • Cantidad: 4
  • Modelo: EPL-ECG2-40
Sujetador Medio grupo (40mm)
  • Cantidad: 6
  • Modelo: EPL-MCG2-40
Conector para conexión a tierra
  • Cantidad: 2
  • Modelo: EPL-ELG2-01
Clip para conexión a tierra
  • Cantidad: 6
  • Modelo: EPL-GC-01
Tornillo expansor M870 de acero inoxidable
  • Cantidad: 6
  • Modelo: EPL-ES-8/70
<-- Notas finales -->

Nota: este montaje no incluye los módulos fotovoltaicos
