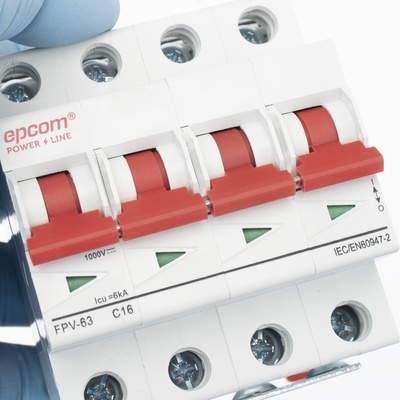

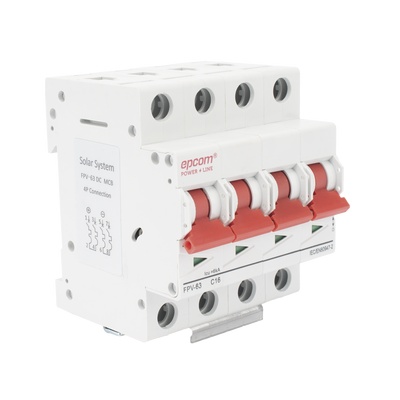

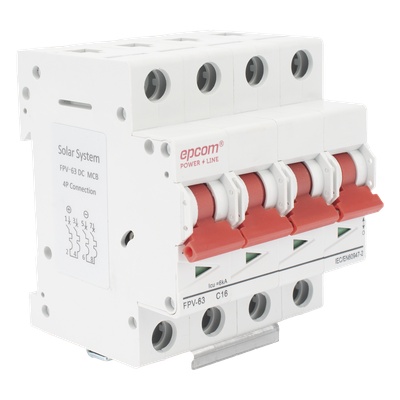

EPCOM POWERLINE FPV634PC16 Protector Termomagnético DC / 4 Polos / 16 A / 1000 Vcc / Curva C / 6 kA / Montaje Riel DIN
Descripción
Protector termomagnético de 4 polos diseñado para circuitos de corriente directa en aplicaciones fotovoltaicas. Proporciona protección contra sobrecorriente en el trayecto entre paneles solares e inversor de interconexión, operando en un rango de 12V a 1000Vcc. Su capacidad de ruptura de 6 kA con curva tipo C permite discriminar fallas sin disparos intempestivos durante condiciones de arranque normales. La tensión de aislamiento de 1200 Vdc garantiza seguridad dieléctrica en instalaciones de alta tensión continua. El mecanismo de montaje en riel DIN facilita su integración en cuadros eléctricos y gabinetes de protección DC.
Características Generales
- • Protección sobrecorriente en circuitos de corriente directa
- • Voltaje operación 12V-1000Vcc para energía solar
- • Capacidad ruptura 6 kA con curva tipo C
- • Tensión aislamiento 1200 Vdc
- • Corriente nominal 16 A
- • Diseñado para conexión entre paneles solares e inversores
Desempeño Eléctrico
- Número de polos: 4P
- Voltaje operación (Vcc): 12V-1000Vcc
- Corriente nominal (A): 16A
- Tensión nominal aislamiento Ui (Vcc): 1200Vdc
- Tensión nominal impacto Uimp (kV): 4
- Capacidad máxima ruptura Icu (kA): 6
- Capacidad ruptura al ejecutar Ics (%Icu): 75%
- Tipo de curva: C
- Tipo: Termomagnético
Características Mecánicas y Eléctricas
- Característica mecánica valor promedio real: 7800
- Característica mecánica estándar: 7800
- Característica eléctrica valor promedio real: 200
- Característica eléctrica estándar: 300
Instalación y Aplicación
- Montaje: Riel DIN
- Aplicación: Energía solar fotovoltaica
- Ubicación: Entre paneles solares e inversor
- Circuito: Corriente directa (CC/CD)
