FAAC 2022715 Tablilla Para Barreras FAAC 620 y FAAC 640

Caractersticas principales

• Tablilla para barreras FAAC 620 y FAAC 640
• Cuenta con niveles de programacin
• Diseado para operacin continua y fiable
• Optimizado para modelos especificados de barreras
• Incluye niveles avanzados de programacin
• Fcil integracin con sistema de barreras
• Tarjeta con un ao de garanta contra defectos de fabricacin

Modelos compatibles

• FAAC 620
• FAAC 640
• FAAC620RPD
• FAAC620STD
• 1046858
• 1046358
• 1046228

Conexiones destacadas

• Salida 1: Open-collector GND (programable)
• Salida 2: Open-collector GND (programable)
• Salida 3: Rel (programable)
• Detector de masas metlicas: Incorporado
• Acoplamiento rpido: Final de carrera apertura/cierre
• Conector Minidec: Para Decoder y RP

Requisitos de instalacin

• Desconectar alimentacin antes de cualquier intervencin
• Interruptor magnetotrmico diferencial con umbral adecuado
• Separacin de cables de alimentacin y de mando
• Uso de vainas separadas o cable blindado
• Comprobacin semestral del funcionamiento
• No modificar componentes del sistema de automatismo

Contenido del paquete

• 1 x Tablilla para barreras FAAC 620/640
• 1 x Manual de instrucciones
• 1 x Gua rpida de programacin

Dimensiones

• Formato: Placa electrnica estndar
• Montaje: En bastidor de barrera
• Conexin: Bornes de tornillo y conectores rpidos

Notas importantes

• No instalar en ambientes explosivos
• No utilizar componentes no originales FAAC
• No permitir intervencin de personal no calificado
• Mantener embalaje lejos de nios
• No modificar configuraciones no previstas en el manual
• Verificar funcionamiento de dispositivos de seguridad peridicamente

Advertencias para el instalador

• Antes de cualquier intervencin desconectar la alimentacin elctrica
• Colocar interruptor magnetotrmico diferencial con umbral adecuado
• Conectar a tierra las partes metlicas del cierre
• Verificar el estado de los dispositivos de seguridad
• Proporcionar informacin sobre funcionamiento manual en caso de emergencia
• Entregar al usuario el manual de advertencias

Aplicaciones tpicas

• Control de acceso vehicular
• Sistemas de seguridad perimetral
• Automatizacin de barreras en estacionamientos
• Control de paso en instalaciones industriales
• Gestin de trfico en zonas controladas

Contenido tcnico adicional

• Detector de masas metlicas incorporado
• Pantalla de sealizacin y programacin
• Diodos de control del estado de las entradas
• Selector de frecuencias LOOP 1 y LOOP 2
• Transformador de aislamiento TF1
• Fusibles de proteccin F1 y F2
• Pulsadores de programacin F y -

Referencias normativas

• EN 12453: Seguridad de los automatismos para puertas peatonales y de garaje
• EN 12445: Dispositivos de proteccin para automatismos
• EN 12604: Seguridad de mquinas - Equipos elctricos
• EN 12605: Seguridad de mquinas - Requisitos generales

Notas de mantenimiento

• Verificar semestralmente el funcionamiento del equipo
• Comprobar eficiencia de dispositivos de seguridad
• Revisar conexiones elctricas peridicamente
• Mantener limpio el equipo de polvo y humedad
• Sustituir componentes solo con repuestos originales

Garanta y soporte

• 1 ao de garanta contra defectos de fabricacin
• Asistencia tcnica especializada FAAC
• Soporte para configuraciones avanzadas
• Disponibilidad de repuestos originales

Componentes y conectores

• Conector J4: Acoplamiento Minidec Decoder Receptor RP/RP2
• Salidas programables: 4 salidas en total
• Detector de masas metlicas incorporado DL
• Selector de frecuencias DS1
• Conector J8: Condensador de arranque motor

Notas adicionales

• Para cualquier intervencin seguir estrictamente las instrucciones del manual
• No utilizar el producto en condiciones distintas a las especificadas
• No permitir la presencia de personas cerca del equipo durante su funcionamiento
• Mantener los mandos a distancia fuera del alcance de los nios
• El usuario no debe intentar reparar o modificar el producto

Especificaciones adicionales

• Sistema de gestin multifuncin
• Tecnologa BUS para integracin de dispositivos
• Pantalla de sealizacin y programacin
• Detector de masas metlicas incorporado
• Selector de frecuencias para espiras magnticas

Conexin de dispositivos de seguridad

• Conexin fotoclulas de REL y dispositivos de seguridad con contacto N.C.
• Conexin fotoclulas BUS
• Proteccin contra fallos de seguridad
• Conexin de dispositivos de emergencia
• Sistema de deteccin de obstculos

Configuraciones avanzadas

• Programacin de lgica de pre-ajuste
• Configuracin de parmetros de funcionamiento
• Ajuste de tiempos de operacin
• Ajuste de sensibilidad de sensores
• Configuracin de modo Master-Slave

Informacin de seguridad adicional

• El automatismo dispone de dispositivo de seguridad antiaplastamiento
• Los dispositivos de seguridad deben cumplir con la norma EN 12978
• Se recomienda instalar sealizacin luminosa (ej. FAACLIGHT)
• El paso solo es permitido cuando el automatismo est parado
• Los dispositivos de seguridad protegen reas de peligro mecnico

Informacin de garanta

La garanta cubre defectos de fabricacin por un periodo de 1 ao desde la fecha de compra. No cubre daos por instalacin incorrecta uso indebido o componentes no originales FAAC.

Contenido del embalaje

• 1 x Tarjeta electrnica 624BLD
• 1 x Manual de instalacin y programacin
• 1 x Gua de programacin rpida
• 1 x Etiqueta identificadora de componentes

Requisitos de instalacin elctrica

• Interruptor omnipolar con apertura de contactos 3 mm
• Interruptor magnetotrmico de 6 A con interrupcin omnipolar
• Interruptor diferencial con umbral de 0 03 A
• Separacin de circuitos de potencia y de mando
• Conexin a tierra obligatoria

Informacin de compatibilidad

• Compatible con sistemas de automatizacin FAAC estndar
• Integracin con sensores y detectores FAAC
• Soporta dispositivos de seguridad estndar del mercado
• Adaptacin a diferentes configuraciones de barrera
• Compatibilidad con mdulos de comunicacin BUS

Notas de programacin

• 3 niveles de programacin disponibles
• Modificacin de pre-configuracin de fbrica
• Configuracin de lgica de pre-ajuste
• Ajuste de parmetros de deteccin de obstculos
• Programacin de salidas multifuncin

Diagrama de conexiones

Para diagramas detallados y esquemas de conexin referirse al manual de instalacin incluido en el paquete o disponible en la pgina web de FAAC.

Notas de seguridad

• No realizar modificaciones no autorizadas
• No utilizar herramientas no adecuadas para la instalacin
• Verificar compatibilidad con otros componentes del sistema
• No obstruir el acceso a los componentes electrnicos
• No utilizar lquidos de limpieza abrasivos

Notas de uso

• El producto debe usarse exclusivamente para el propsito indicado en el manual
• No utilizar el producto en ambientes con humedad excesiva
• No instalar en zonas con riesgo de exposicin a sustancias qumicas agresivas
• Mantener el equipo libre de polvo y suciedad
• Verificar peridicamente el estado de los componentes mecnicos

Informacin de almacenamiento

• Almacenar en lugar seco y fresco
• Proteger de la humedad y polvo
• Evitar exposicin prolongada a la luz solar
• Mantener temperatura de almacenamiento entre -20C y 55C
• Evitar ambientes con condensacin

Informacin adicional

Para informacin tcnica detallada esquemas elctricos y configuraciones avanzadas se recomienda consultar el manual completo de la tarjeta 624BLD proporcionado por FAAC.

Cdigos de producto relacionados

• Cdigo del producto: 2022715
• Referencia FAAC: 662244 BBLLDD

Declaracin CE de conformidad

FAAC S.p.A. con domicilio en Via Calari 10 - 40069 Zola Predosa BOLOGNA - ITALIA declara que el equipo electrnico 624BLD cumple con los requisitos esenciales de seguridad de las directivas CEE 2006/95/CE (Baja Tensin) y 2004/108/CE (Compatibilidad Electromagntica). El producto ha sido sometido a ensayos en configuracin tpica homognea con productos FAAC S.p.A.

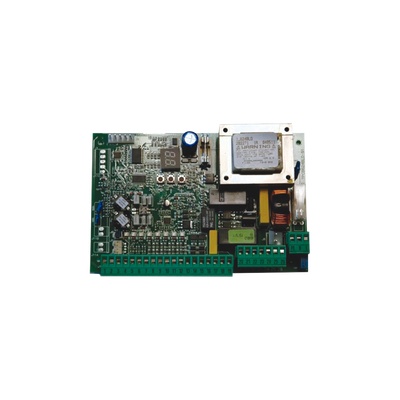

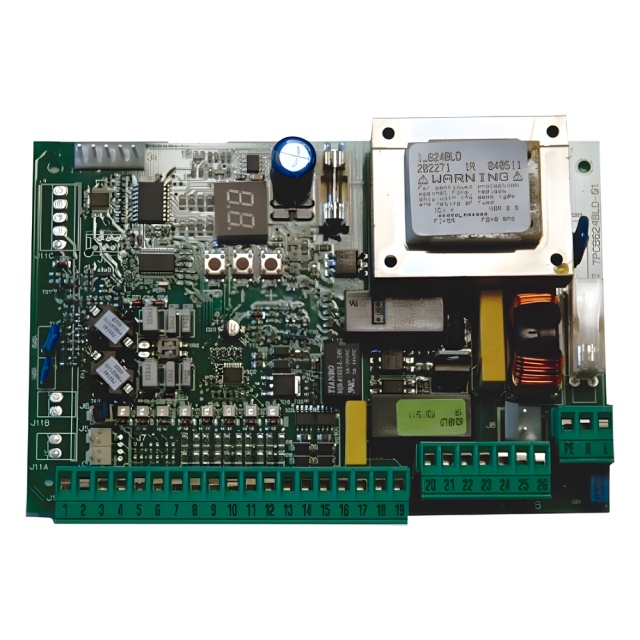

Imagen del producto
