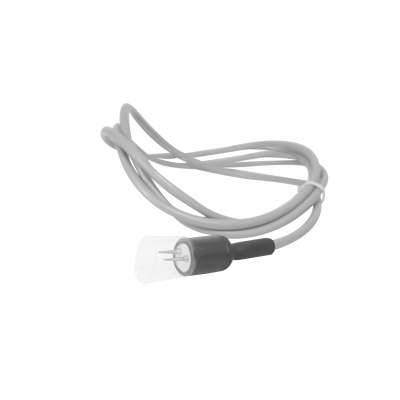

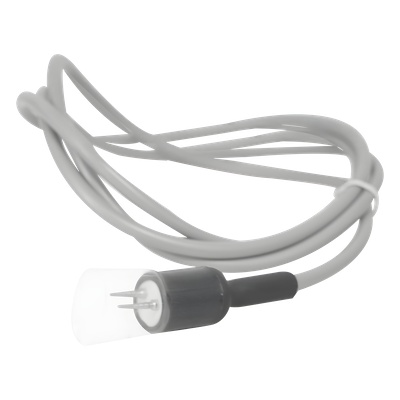

FAAC 300992 CONECTOR PARA MANGUERA LED

Código producto - SKU 300992
Este producto ya no está disponible en tu tienda.
Solicitar cotización
Añadir a Favoritos
¿Cómo podemos ayudar?
Llámanos: +52 (33) 8000 0800 (Lunes-Viernes, 08:00-18:00)
Pregunta por los detalles
Mandanos un mensaje

Descripción

300992 FAAC CONECTOR PARA MANGUERA LED

<-- Seccin de caractersticas principales -->

Caractersticas Tcnicas

  • Tensin de alimentacin: 230 V (6% -10%) o 115 V (6% -10%) a 50/60 Hz
  • Potencia absorbida: 7 W
  • Carga mxima del motor: 300 W
  • Alimentacin accesorios: 24 Vdc
  • Corriente mxima accesorios: 500 mA
  • Temperatura de funcionamiento: -20C a 55C
  • Fusibles: F1 = F 5A - 250V / F2 = T 0 8A - 250V o F1 = F 10A - 120V / F2 = T 0 8A - 120V segn versin
  • Tiempo de trabajo: Programable de 0 a 4 minutos
  • Tiempo de pausa: Programable de 0 a 4 minutos
  • Fuerza del motor: Programable en 50 niveles

Caractersticas Adicionales

  • Programacin: 3 niveles para mayor flexibilidad
  • Conector rpido: Acoplamiento tarjeta de 5 pines Minidec Decoder Receptor RP/RP2
  • Salidas programables: 4 salidas programables en 18 funciones diferentes
  • Gestin: Deceleraciones pantalla multifuncin tecnologa BUS y detector de masas metlicas incorporado
  • Proteccin: Conexin a tierra obligatoria separacin de cables de alimentacin y mando
  • Seguridad: Dispositivo antiaplastamiento por control de par conformidad con normas EN 12978
  • Conformidad: Cumple directivas CEE 2006/95/CE (Baja Tensin) y 2004/108/CE (Compatibilidad Electromagntica)
<-- Seccin de conexiones elctricas -->

Conexiones Elctricas

Conexiones disponibles:

  • J1: Regleta de bornes baja tensin (accesorios)
  • J2: Conexin motor destellador y ventilador
  • J3: Acoplamiento rpido final de carrera de apertura
  • J5: Acoplamiento rpido final de carrera de cierre
  • J6: Sensor de empuje barra
  • J8: Condensador de arranque del motor
  • J9: Regleta de bornes para alimentacin 230 VAC
  • J4: Acoplamiento Minidec Decoder y RP
<-- Seccin de componentes -->

Descripcin de Componentes

  • DL: Pantalla de sealizacin y programacin
  • DIODOS: Control del estado de las entradas
  • DS1: Selector de frecuencias Loop 1 y Loop 2
  • F1: Fusible para motores y primario del transformador
  • F2: Fusible para baja tensin y accesorios
  • Pulsadores: F (programacin) (incremento) - (decremento)
  • TF1: Transformador
<-- Seccin de programacin -->

Niveles de Programacin

  • 1 Nivel: Programacin bsica
  • 2 Nivel: Modificacin de pre-configuracin y configuracin de salidas
  • 3 Nivel: Programacin avanzada de lgica de pre-ajuste
  • Configuracin Loop Detector: Ajuste del detector de frecuencia DS1
<-- Seccin de seguridad -->

Advertencias de Seguridad

  • Desconectar la alimentacin elctrica antes de cualquier intervencin
  • Colocar interruptor omnipolar con apertura de contactos 3 mm
  • Conectar correctamente el cable de tierra a la masa
  • Separar cables de alimentacin de cables de mando y seguridad
  • Evitar interferencias elctricas usando vainas separadas o cable blindado
  • Comprobar peridicamente el funcionamiento del sistema y dispositivos de seguridad
  • No utilizar componentes no originales FAAC
  • No modificar componentes del sistema de automatismo
  • Mantenimiento semestral obligatorio
<-- Seccin de compatibilidad -->

Normas de Instalacin

  • Instalacin debe seguir normas EN 12453 y EN 12445
  • Elementos mecnicos deben cumplir normas EN 12604 y EN 12605
  • Para pases extracomunitarios seguir legislacin local y normativas mencionadas
  • Sistema debe incluir sealizacin luminosa y cartel informativo
<-- Seccin de declaraciones -->

Declaracin de Conformidad

El equipo electrnico 624BLD cumple con:

  • Directiva 2006/95/CE (Baja Tensin)
  • Directiva 2004/108/CE (Compatibilidad Electromagntica)

Nota: El producto ha sido sometido a ensayos en configuracin tpica homognea con productos FAAC.

<-- Seccin de conectores -->

Conectores y Terminales

J1 - Accesorios
  • LOOP 1 - Espira magntica APERTURA
  • LOOP 2 - Espira magntica SEGURIDAD/CIERRE
  • OPEN - Mando de apertura (N.A.)
  • CLOSE - Mando de cierre (N.A.)
  • FSW - Dispositivo de seguridad en cierre (N.C.)
  • STOP - Dispositivo de parada (N.C.)
  • EMERGENCY - Dispositivo de emergencia (N.C.)
  • GND - Negativo alimentacin accesorios
  • 24 Vdc - Positivo alimentacin accesorios
  • OUT 1-3 - Salidas programables
J2 - Motor Destellador y Ventilador
  • Conexin para motor
  • Conexin para destellador
  • Conexin para ventilador
  • Mxima potencia: 60W
J9 - Alimentacin
  • Alimentacin principal 230 VAC
  • Conexin para neutro
  • Conexin para tierra
  • Conexin para fase
<-- Seccin de programacin detallada -->

Detalles de Programacin

Nivel 1
  • Programacin bsica del automatismo
  • Configuracin de parmetros iniciales
  • Ajuste de tiempos de trabajo y pausa
Nivel 2
  • Modificacin de pre-configuracin
  • Configuracin de salidas programables
  • Control del sistema BUS
Nivel 3
  • Programacin avanzada de lgica de pre-ajuste
  • Configuracin detallada de parmetros
  • Ajuste de configuraciones maestras
<-- Separador -->

16-06-2026 21:41:24 SSN4 U-20-Gn 209700

Detalles

SKU
300992
Categorías
accesorios
Peso
0.25 kg
Fabricante
FAAC
