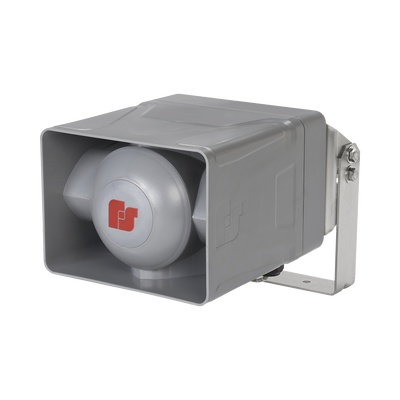

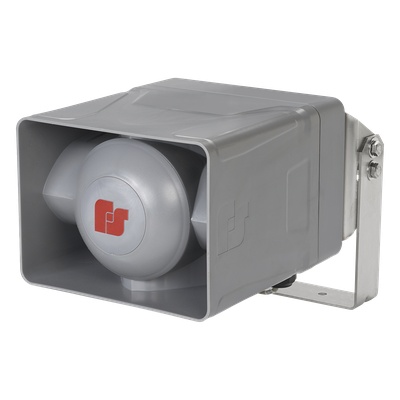

FEDERAL SIGNAL INDUSTRIAL DSA1X Altavoz No Amplificado 100 W 25/70 Vrms Volumen 120 dBa Tono para zonas peligrosas Clase I Div 2 Grupos A-D grado de proteccion NEMA 4X Exterior Montaje para Pared Tech
Descripción
DSA1X FEDERAL SIGNAL INDUSTRIAL Altavoz No Amplificado 100 W 25/70 Vrms Volumen 120 dBa Tono para zonas peligrosas Clase I Div 2 Grupos A-D grado de protección NEMA 4X Exterior Montaje para Pared Techo y/o Poste
Federal Signal modelo: DSA1X
El DSA1X de Federal Signal es un altavoz no amplificado de 100 W diseñado para sistemas de notificación masiva y alerta en ubicaciones peligrosas. Compatible con sistemas de amplificación de 25 Vrms y 70 Vrms ofrece taps de potencia seleccionables de 100 W 55 W 32 W y 18 W mediante conectores rápidos internos permitiendo adaptar el nivel de salida según los requerimientos del área de cobertura. Su construcción en gabinete NEMA 4X con herrajes de acero inoxidable garantiza resistencia a condiciones ambientales extremas con un rango de temperatura de operación de −40 °F a 150 °F (−40 °C a 66 °C) y humedad relativa de 0 a 95 % sin condensación. Certificado para ubicaciones peligrosas Clase I División 2 Grupos A B C D; Clase II División 2 Grupos F G; y Clase III con código de temperatura T4A a 66 °C el DSA1X integra múltiples puntos de acceso con entradas NPT de ¾ y ½ pulgadas para la instalación de estrobos sensores o luces auxiliares. Parte de la familia DSA de Federal Signal es totalmente compatible con los controladores UltraVoice y puede combinarse con los modelos DSA2 DSA4 y DSA6 para diseños flexibles de notificación masiva en entornos industriales marítimos y de infraestructura crítica.
Características Generales
- Tipo: Altavoz no amplificado de alta potencia
- Aplicación: Interior y exterior notificación masiva y alerta
- Potencia máxima: 100 W con taps seleccionables (100/55/32/18 W)
- Entrada de audio: 25 Vrms y 70 Vrms compatible con sistemas de amplificación estándar
- Gabinete: NEMA 4X apto para exteriores e interiores amplios
- Herrajes: Acero inoxidable soporte de pared ajustable incluido
- Montaje: Pared techo o poste (soportes para poste opcionales)
- Puntos de acceso: Múltiples entradas NPT para estrobos sensores o luces
- Familia DSA: Compatible con DSA2 DSA4 y DSA6 para diseños flexibles
- Controladores compatibles: Federal Signal UltraVoice y amplificadores de 25/70 V
- Instalación: Cableado interno mediante conectores y entradas NPT integradas
- Apertura: Bisagra pivotante para facilitar servicio y mantenimiento
- Respuesta en frecuencia: 500 Hz a 4000 Hz
- SPL a 100 W (tono/voz): 119 dBa / 114.5 dBa a 10 ft (3 m)
- SPL a 55 W (tono/voz): 117 dBa / 111.5 dBa a 10 ft (3 m)
- SPL a 32 W (tono/voz): 114 dBa / 108.5 dBa a 10 ft (3 m)
- SPL a 18 W (tono/voz): 111 dBa / 105.5 dBa a 10 ft (3 m)
- Voltaje de operación: 25 Vrms o 70 Vrms
- Selección de tap: Conectores rápidos internos (COM 18/32/55/100 W)
- Conexión en fase: Requerida para altavoces en proximidad
- Terminales: LINE IN y LINE OUT para conexión en cadena
- Distancia mínima de audición: 10 ft (3 m) según lineamientos FEMA (límite 123 dBc)
Mediciones SPL en dBC. El altavoz puede conectarse a otro altavoz o a un resistor de fin de línea a través de LINE OUT.
- Alimentación: 25 Vrms o 70 Vrms desde amplificador externo
- Calibre de cable: 12 a 18 AWG para conectores internos
- Entradas de cableado: Tres de ¾ in NPT y una de ½ in NPT
- Entrada ½ in NPT: Sellada de fábrica (tapón roscado incluido)
- Dimensiones: 7 in Al × 9 in An × 10 in Lg (178 × 229 × 254 mm)
- Dimensiones con soporte: 12.87 in profundidad × 6.88 in altura
- Peso: 15.6 lb (7.08 kg)
- Temp. de operación: −40 °F a 150 °F (−40 °C a 66 °C)
- Humedad: 0-95 % HR sin condensación
- Gabinete: NEMA 4X uso exterior e interior
- Torque tornillos de cubierta: 60 in-lb ± 10 in-lb (patrón alternado)
- Torque tornillos de soporte: 80 in-lb para ¼-20 × in
- Fijación a superficie: Recomendados sujetadores de in (suministrados por el instalador)
- Montaje sin soporte: 6 barrenos ¼-20 con 0.5 in de profundidad de rosca
- Clase I Div 2 Grupos A B C D: T4A
- Clase II Div 2 Grupos F G: T4A
- Clase III: T4A
- Código de temperatura: T4A a 66 °C
- Advertencia: No desconectar a menos que la alimentación esté apagada o el área sea no peligrosa
- Certificaciones: Cumple con NEC/CEC OSHA 29 CFR 1910 ANSI/NFPA 302
- Aplicaciones marítimas: Title 46 CFR Parts 110-113 y Title 33 CFR Part 183 Subpart I Section 183.410
- Altavoz DSA1X
- Soporte de pared ajustable en acero inoxidable (forma U)
- Soportes en L (2 unidades) con ranuras curvas para pivote
- Tornillos ¼-20 × in (6 unidades)
- Tornillos -16 × 1 in (4 unidades)
- Arandelas planas arandelas de seguridad y tuercas
- Kit de tapón roscado para entradas NPT
- Manual de instalación y especificaciones
- Opcional — I-IP100-PMW: Soporte para poste grande (≥ 6 in diámetro)
- Opcional — I-IP100-PM: Soporte para poste pequeño (2- in o 4-½ in diámetro)
- Opcional — I-IP100-OMNI: Soporte omnidireccional para poste de 2- in
