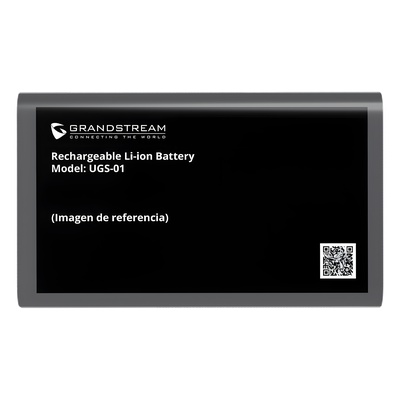

GRANDSTREAM UGS-01 Bateria de Iones de Litio UGS-01 / Repuesto para DP725 DP730 WP810 WP816 WP820 GMD1208 GVC3220 / 1500mAh 3.8V / Proteccion PCM / Circuito de Seguridad HY2113 / Material ABS+PC / Cla
Descripción
UGS-01 GRANDSTREAM Batería de Iones de Litio UGS-01 / Repuesto para DP725 DP730 WP810 WP816 WP820 GMD1208 GVC3220 / 1500mAh 3.8V / Protección PCM / Circuito de Seguridad HY2113 / Material ABS+PC / Clasificación 94-V0
UGS-01 Bateria de repuesto modelo: Compatible con DP725 DP730 WP810 WP816 WP820 GMD1208 GVC3220
Batería recargable de iones de litio con capacidad nominal de 1500mAh y voltaje nominal de 3.8V diseñada para aplicaciones que requieren alta densidad energética y seguridad avanzada. Incorpora un circuito de protección PCM (Protection Circuit Module) con IC HY2113-VB2B que proporciona protección contra sobrecarga sobredescarga cortocircuito y sobrecorriente. El diseño incluye termistor NTC de 100KΩ para monitoreo térmico y fusible PTC SM380-S para protección adicional. Fabricada con materiales ABSPC con clasificación de resistencia al fuego 94-V0 garantizando seguridad y durabilidad en diversas condiciones operativas. Ideal para dispositivos electrónicos portátiles equipos médicos y aplicaciones industriales que demandan fiabilidad y rendimiento constante.
Características Generales
- Capacidad Nominal: 1500mAh
- Capacidad Mínima: 1480mAh
- Voltaje Nominal: 3.8V
- Voltaje de Carga: 4.35V
- Voltaje de Descarga: 3.0V
- Impedancia Interna: ≤150mΩ
- Energía: 5.7Wh
- Material: ABS PC
- Clasificación Fuego: 94-V0
- Protección: Circuito PCM HY2113
- Corriente Carga Recomendada: 0.2C (300mA)
- Corriente Descarga Recomendada: 0.2C (300mA)
- Corriente Carga Máxima: 010: 500mA/4.25V 1045: 1000mA/4.35V 4560: 500mA/4.25V
- Límite Absoluto Carga: 1500mA
- Corriente Descarga Máxima: 1C (1500mA) hasta 3.0V
- Voltaje Salida: 3.85-3.95V
- Consumo Circuito: 2.0μA típico 8.0μA máximo
- Resistencia Main Loop: ≤65mΩ VC=4.2V
- Longitud: 57.9 mm ± 0.15
- Ancho: 36.0 mm ± 0.15
- Espesor Máximo: 5.75 mm (sin adherencia)
- Espesor con Adherencia: 5.65 mm 0.1/-0.25
- Diámetro Borde: 3.5 mm
- Temperatura Operación: Carga: 060 Descarga: -1055
- Temperatura Almacenamiento: 1 año: -10-25 3 meses: -10-45 1 mes: -10-60
- Humedad Pruebas: 45-85% RH
- Protección Sobrecarga: 4.425V ±0.025V delay 600-1400ms
- Liberación Sobrecarga: 4.225V ±0.05V
- Protección Sobredescarga: 3.0V ±0.05V delay 13-27ms
- Liberación Sobredescarga: 3.2V ±0.05V
- Protección Sobrecorriente: 0.15V ±0.015V 2.0-5.0A delay 7-17ms
- Protección Cortocircuito: Delay 140-460μs VCC=3.6V
- Función Carga 0V: Disponible
- Ciclos Vida: >500 ciclos (80% capacidad inicial)
- U1 - Control IC: HY2113-VB2B (SOT23-6)
- U2 - MOS Tube: 8205 (SOT23-6)
- R1: 100Ω ±5% (0402)
- R2: 2KΩ ±5% (0402)
- R3 - NTC: 100KΩ ±1% (NCP15WF104F04RC 0402)
- F1 - PTC: SM380-S (1206)
- C1/C2/C3: 16V/10uF ±10% (0402)
- Terminales B/B-: 3×3×0.3mm (níquel)
- Vibración: 10-55Hz 1.6mm 30min por eje XYZ
- Caída: 1 metro altura 2 veces concreto
- Compresión: 13.0kN±0.78kN perpendicular
- Cortocircuito 23: 80mΩ±20mΩ temp <150
- Cortocircuito 55: 80mΩ±20mΩ temp <150
- Descarga Forzada: 1C corriente inversa 90min
- Rendimiento Temperatura: -10:60% 0:80% 25:100% 55:90%
- Batería UGS-01 con circuito de protección
- Documentación técnica
- Embalaje individual en bolsa de polietileno 61×100mm
- Etiqueta de identificación con código GS17103AA
