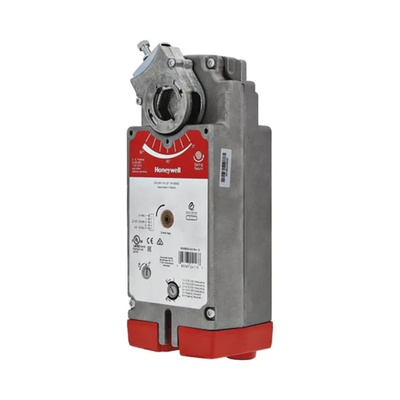

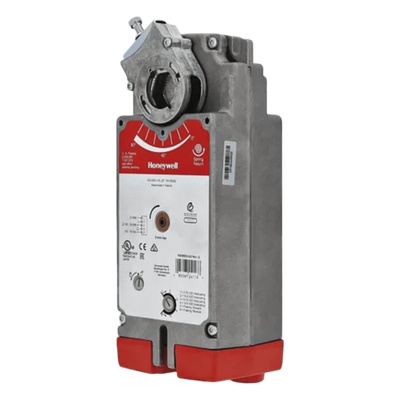

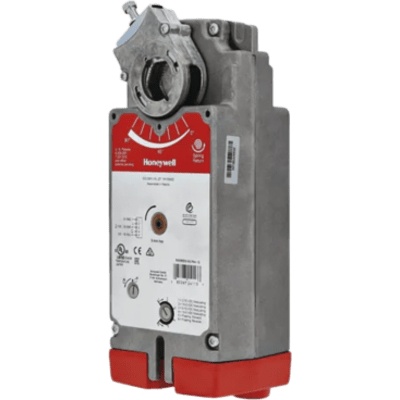

HONEYWELL BMS MS7520A2007/U Actuador giratorio de acople directo con retorno de resorte 175 lb-in (20 Nm) para damper HVAC

Descripción

El Honeywell MS7520A2007/U es un actuador giratorio de acople directo con retorno de resorte fail-safe para sistemas de calefacción, ventilación y aire acondicionado (HVAC). Se elige cuando se necesita mover un damper o una válvula rotativa y que regrese a su posición segura si se corta la energía.

Qué hace este equipo

• Se monta directamente sobre el eje de dampers de control de volumen o válvulas rotativas de cuarto de vuelta, como las de bola y mariposa.
• Permite accionar válvulas lineales mediante varillaje.
• Ofrece par nominal de 175 lb-in (20 Nm) y par de bloqueo máximo de 350 lb-in.
• Combina control flotante, modulante y de dos posiciones SPST en una sola unidad.
• Incluye retroalimentación de posición de 2-10 Vdc para supervisión continua.
• Funciona con alimentación de 24 Vac/Vdc, con carrera nominal de 90 s y retorno de resorte en 20 s ante un corte de energía.
• Tiene cubierta metálica, topes mecánicos y devanado manual para facilitar la instalación y el mantenimiento en campo.

Cuándo conviene

Es una opción para instalaciones HVAC donde un damper o una válvula de cuarto de vuelta debe cerrarse de forma automática cuando falla la alimentación, y donde además se quiere conocer su posición mediante una señal de 2-10 Vdc. Por contar con listado UL/cUL y clasificación plenum según UL873, también es relevante para proyectos que piden esas referencias.

Antes de comprar

• Verifica que el par requerido por tu damper o válvula sea adecuado frente a los 175 lb-in nominales del actuador.
• Confirma que dispones de una fuente de 24 Vac/Vdc y de un controlador compatible con el tipo de señal que vas a usar: flotante, modulante o dos posiciones.
• Revisa el tipo de eje o el varillaje de tu aplicación; los datos disponibles no detallan accesorios de montaje, por lo que conviene confirmar si necesitas algo adicional.
• Si tienes dudas sobre la instalación o requieres factura, consulta a CJP Telecom antes de hacer tu pedido.

Preguntas frecuentes

¿Para qué sirve este actuador?

Sirve para accionar dampers de control de volumen y válvulas rotativas de cuarto de vuelta en sistemas HVAC, y válvulas lineales mediante varillaje.

¿Qué pasa si se corta la energía?

Gracias al retorno de resorte fail-safe, el actuador regresa a su posición en 20 segundos ante un corte de energía.

¿Qué voltaje necesita?

Opera con alimentación de 24 Vac/Vdc.

¿Incluye accesorios de montaje o cableado?

La información disponible no especifica qué accesorios incluye, por lo que conviene confirmarlo con CJP Telecom antes de comprar.
