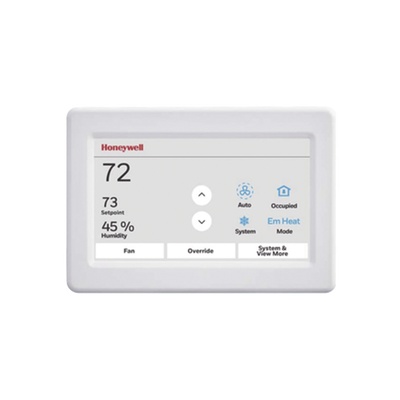

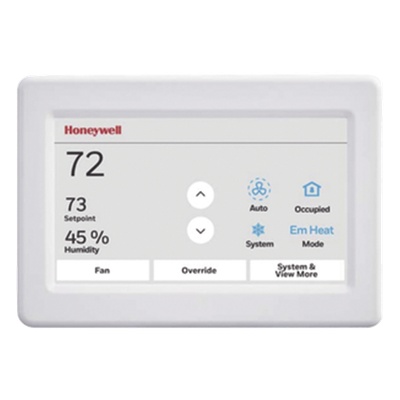

HONEYWELL BMS TR120 Wall module con pantalla tactil a color para control de temperatura bus Sylk para controladores VAV Merlin NX

Descripción

El Honeywell BMS TR120 es un wall module de la serie Zio con pantalla táctil LCD a color de 109 mm (4.3 in), pensado para controladores VAV Merlin NX y Merlin NX Compact. Es una opción para quien necesita consultar y ajustar parámetros del controlador directamente desde la pared, o sustituir un módulo TR71 o TR75 existente.

Qué hace este equipo

• Ofrece una interfaz gráfica en pantalla táctil LCD resistiva a color de 109 mm (4.3 in), con resolución de 480 x 272 px.
• Permite consultar y ajustar el setpoint, la velocidad del ventilador, el modo de operación y otros parámetros del controlador.
• Incorpora un sensor de temperatura integral con precisión de ±0.2°C a 25°C.
• Se alimenta y se comunica por un bus Sylk de 2 hilos (18 VDC), lo que reduce la complejidad del cableado.
• Admite orientación horizontal o vertical.
• Protege con contraseña el acceso a parámetros y horarios del controlador.

Cuándo conviene

El TR120 es adecuado cuando se trabaja con controladores VAV Centraline Merlin NX o Merlin NX Compact y se quiere un módulo de pared con pantalla gráfica. También aplica en una sustitución de módulos TR71 o TR75, ya que usa un backplate del mismo tamaño y con los mismos barrenos. Su uso concreto dependerá de cómo esté configurado el sistema de cada instalación.

Antes de comprar

• Confirma que tu controlador sea Merlin NX o Merlin NX Compact, que son los compatibles según el fabricante.
• Verifica que el punto de montaje sea una caja de 60 mm o UK pattress, o que se trate del reemplazo de un TR71 o TR75.
• Revisa que el cableado disponga del bus Sylk de 2 hilos que entrega la alimentación de 18 VDC y los datos.
• Si tienes dudas sobre la instalación o necesitas factura, consulta a CJP Telecom antes de comprar.

Preguntas frecuentes

¿Con qué controladores funciona el TR120?

Según el fabricante, es compatible con los controladores VAV Centraline Merlin NX y Merlin NX Compact. Para otros modelos conviene confirmarlo con CJP Telecom.

¿Puede reemplazar un TR71 o TR75?

Sí, el fabricante lo indica como reemplazo directo de los wall modules TR71 y TR75, con backplate de igual tamaño y barrenos.

¿Necesita una fuente de alimentación aparte?

El equipo se alimenta a 18 VDC por el bus Sylk de 2 hilos, que también transmite los datos. Los detalles de la fuente del sistema conviene confirmarlos con CJP Telecom.

¿Se puede proteger el acceso a la configuración?

Sí, el acceso a los parámetros y horarios del controlador está protegido por contraseña.
