HONEYWELL HOME RESIDEO 4204 Módulo de Relevadores / 4 Salidas SPDT Forma C / Bus de Teclado Supervisado / Direccionamiento DIP Switch (16 direcciones) / Montaje Interno o Remoto

Descripción

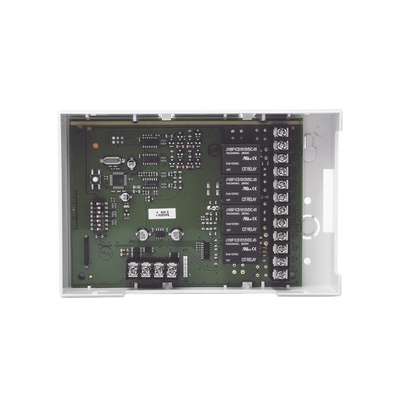

El HONEYWELL HOME RESIDEO 4204 es un módulo expansor de relevadores diseñado para agregar salidas secas a paneles de control y comunicadores compatibles. Es una opción práctica cuando se necesitan más salidas para activar sirenas, etapas de potencia u otros dispositivos controlados por el panel de alarma.

Qué hace este equipo

• Agrega hasta 4 salidas de relevador seco tipo C (SPDT).
• Se conecta mediante bus de teclado de 4 hilos.
• Incluye comunicación supervisada para detectar y reportar cortes o desconexiones en el cableado.
• Integra switch tamper para detectar apertura de tapa.
• Permite 16 direcciones por DIP switch (0 a 15).
• Admite montaje en interior de gabinete o en ubicación remota.
• Los contactos soportan hasta 2 A máximo a 28 VDC/CA en cargas resistivas.
• Se alimenta con 12 VDC nominal (10-14 VDC) desde el panel.

Cuándo conviene

Conviene cuando un sistema de alarma o automatización necesita ampliar salidas sin cambiar la lógica principal del panel. También es útil en instalaciones donde se requiere supervisión del cableado y una forma sencilla de direccionar varios módulos en el mismo bus.

Antes de comprar

• Verifica que tu panel de control o comunicador sea compatible con conexión por bus de teclado supervisado de 4 hilos.
• Confirma que la carga a controlar sea resistiva y no exceda la capacidad de contacto indicada.
• Revisa si la instalación será dentro del gabinete o en ubicación remota, según tu proyecto.
• Si tienes dudas de instalación o de factura, consulta a CJP Telecom.

Preguntas frecuentes

¿Qué incluye el paquete?

Incluye el módulo expansor de 4 relevadores. Si necesitas accesorios de instalación o elementos adicionales del sistema, conviene confirmarlos con CJP Telecom.

¿Para qué sirve este módulo?

Sirve para sumar salidas de relevador seco tipo C a un panel compatible, por ejemplo para accionar sirenas adicionales, etapas de potencia u otros dispositivos de automatización.

¿Qué se necesita aparte para usarlo?

Se requiere un panel o comunicador compatible, alimentación desde el panel y el cableado correspondiente al bus de teclado de 4 hilos. La configuración de dirección se hace por DIP switch.

¿Se puede instalar en cualquier sistema?

No se puede asumir compatibilidad universal. La ficha indica que funciona con paneles de control y comunicadores compatibles, así que lo ideal es confirmar el modelo exacto antes de comprar.
