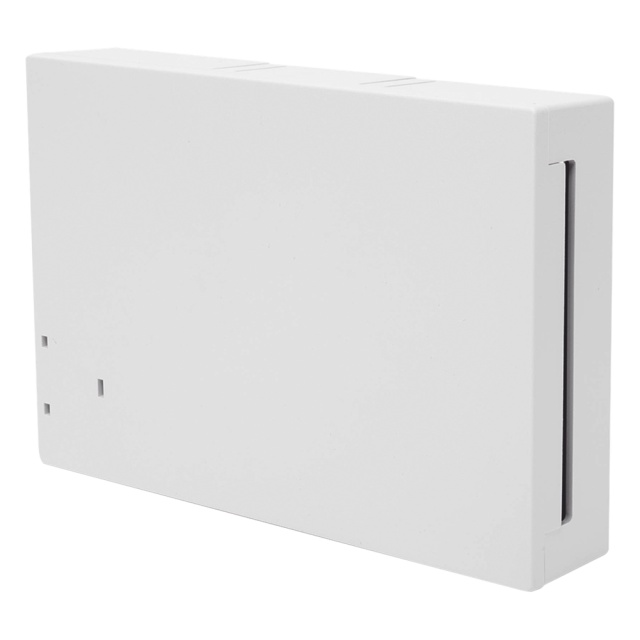

HONEYWELL HOME RESIDEO 4204 Módulo de Relevadores / 4 Salidas SPDT Forma C / Bus de Teclado Supervisado / Direccionamiento DIP Switch (16 direcciones) / Montaje Interno o Remoto
Solicitar tiempo de entrega
Descripción

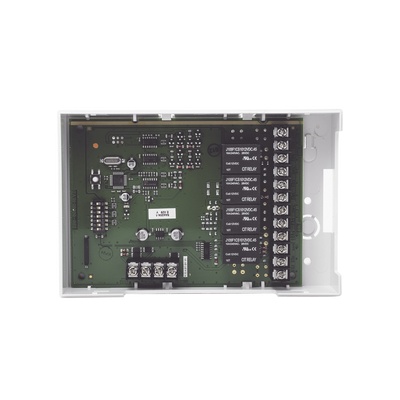

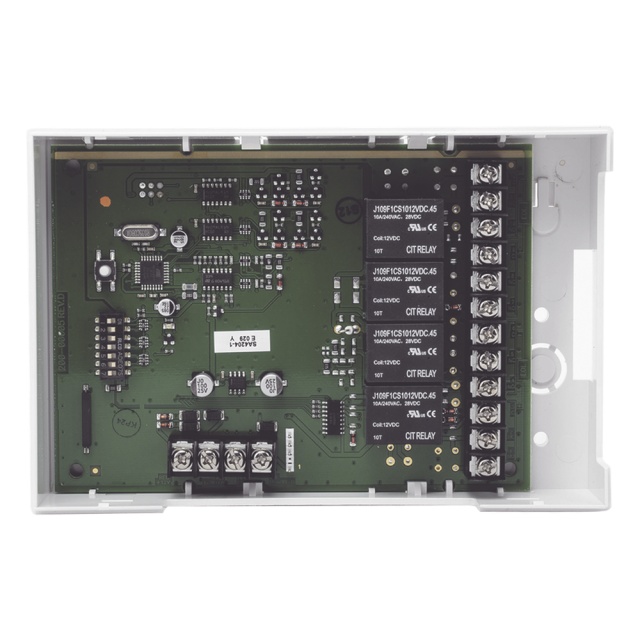

El módulo expansor de relevadores agrega hasta cuatro salidas secas tipo C (SPDT) a paneles de control y comunicadores compatibles mediante conexión directa al bus de teclado de cuatro hilos. Permite activar sirenas adicionales, etapas de potencia u otros dispositivos de automatización controlados por el panel de alarma. Soporta instalación local dentro del gabinete del panel o en ubicaciones remotas, incorporando protección contra manipulación mediante switch tamper integrado. La comunicación supervisada detecta y reporta cortes o desconexiones en el cableado, garantizando integridad operativa. El direccionamiento por DIP switch ofrece 16 posiciones únicas para configurar múltiples módulos en un mismo bus.
Características Generales
- • 4 salidas de relevador seco tipo C (SPDT)
- • Conexión mediante bus de teclado de 4 hilos
- • Comunicación supervisada con reporte de corte o desconexión
- • Switch tamper integrado para detección de apertura de tapa
- • Direccionamiento DIP switch: 16 direcciones posibles (0 a 15)
- • Contactos de relevador: 2 A máximo a 28 VDC/CA (cargas resistivas)
- • Alimentación: 12 VDC nominal (10-14 VDC) desde el panel
Desempeño
- Salidas: 4 relevadores secos tipo C (SPDT)
- Capacidad de contacto: 2 A máx. a 28 VDC/CA
- Tipo de carga: Resistiva
- Comunicación: Bus de teclado supervisado (4 hilos)
- Direccionamiento: 16 posiciones (0-15) por DIP switch
Físicas y Eléctricas
- Alimentación: 12 VDC nominal (10-14 VDC)
- Origen de alimentación: Desde el panel de control
- Protección tamper: Switch integrado para apertura de tapa
- Montaje: Interior de gabinete o ubicación remota

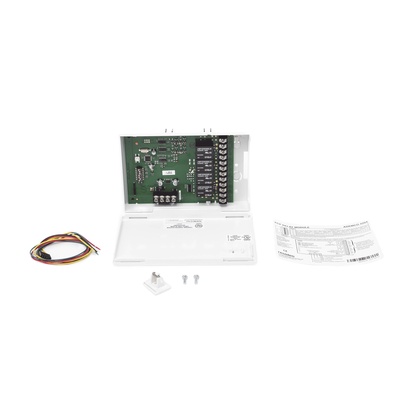

Contenido del Paquete
- • Módulo expansor de 4 relevadores
