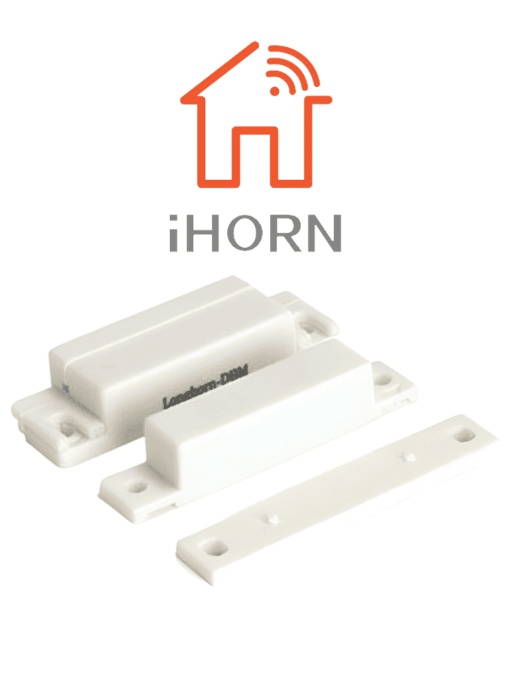

HORN LGH018012 IHORN HO03 - Contacto Magnetico Alambrico / Compatible Con DSC / RISCO / IHORN / Salida NC

Descripción

Información General

Descripción

El IHORN HO-03 Contacto magnético cableado tradicional para proteger puertas y ventanas en paneles de intrusión que soporten zonas cableadas en su tarjeta de conexiones. compatible con todo tipo de panel de alarma en soluciones de tipo cableado tradicional.

Características:

• Diseño Compacto: Fabricado en plástico ABS de alta resistencia en color blanco, diseñado para pasar desapercibido en marcos de puertas.
• Fijación Versátil: Permite la instalación mediante tornillos o cinta adhesiva de doble cara de alta adherencia.
• Conexión por Tornillo: A diferencia de otros que traen cables cortos, este modelo suele permitir la conexión directa de los cables a sus terminales internas, facilitando una instalación más limpia.
• Larga Vida Útil: El mecanismo magnético está diseñado para resistir miles de aperturas sin desgaste mecánico.

Especificaciones Técnicas

• Contactos magnéticos de montaje en superficie.
• Sensor Normalmente Cerrado N.C.
• GAP >= 17 mm.
• Montaje adhesivo.
• Terminales chapados en oro para una vida útil y confiabilidad más prolongadas.
• Terminales de tornillo.
• La cubierta oculta los tornillos de montaje, el bloque de terminales y los cables.
• Interruptor de un solo polo tiro doble, chapado en iridio para tener un alto punto de fusión y dureza Vickers para un mayor manejo de la potencia y una vida útil más larga.
• Para circuitos cerrados.
• Voltaje: <= 500 mA@ <= 100 VDC, 3 W
• Color blanco.
• Material: Plástico ABS (Retardante de fuego)

Funcionamiento

DIAGRAMA DEL DISPOSITIVO

Instrucciones de instalación

1. Ubicar el sensor en la posición requerida, ya sea ventana o puerta.
2. Utilizar cable de 2 hilos 2X22 no polarizado para alarma.
3. Conectar los hilos desde el sensor hasta la zona determinada y terminal GND dentro del Panel de alarma.
4. Revisar que los dos hilos queden perfectamente conectados a los tornillos en el contacto magnético.
5. Conectar en serie la resistencia requerida para compatibilidad del panel de alarma y el funcionamiento sea el correcto.
6. Cuando la separación ente ambos cuerpos magnéticos sea mayor a los 20 mm, se activara la alarma
7. Activa la sirena hasta que sea atendida la emergencia como corresponda en el sitio de la intrusión.
8. La instalación correcta evitara visitas no necesarias.

Compatibilidad

• DSC
• AJAX (utilizando AJX1200004 ó AJX1200005)
• BOSCH
• RISCO
• Etc. (Todos los paneles de alarma con entrada de zonas cableadas convencionales)
