INDEX CAQU012 Capsula anclaje quimico 12x110mm
Descripción

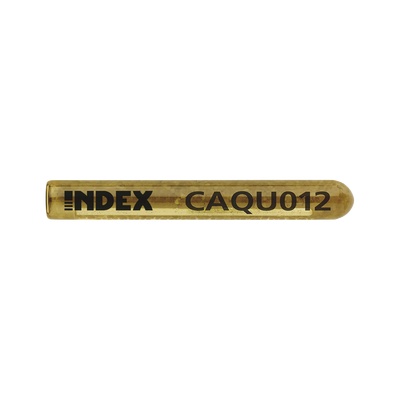

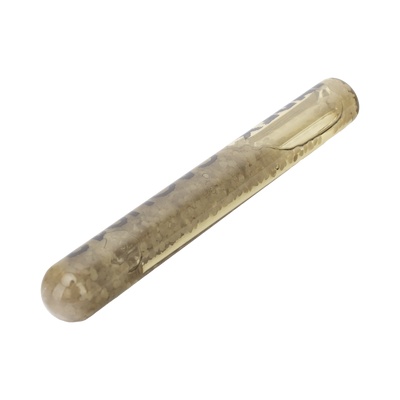

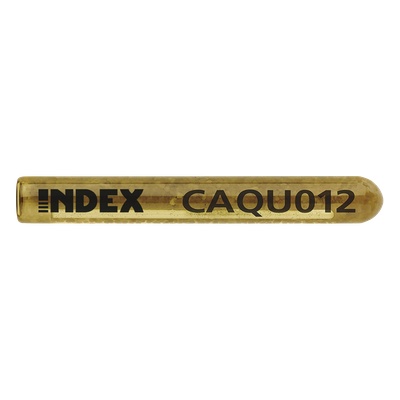

CAQU012 INDEX Capsula anclaje químico 12x110mm
<-- Seccin de caractersticas principales --> <-- Seccin de especificaciones tcnicas --> <-- Seccin de materiales --> <-- Seccin de capacidades de carga --> <-- Seccin de dimensiones --> <-- Seccin de aplicaciones --> <-- Separador -->
<-- Seccin de datos adicionales --> <-- Seccin de compatibilidad --> <-- Seccin de resistencia --> <-- Seccin de informacin de instalacin --> <-- Separador -->
<-- Seccin de factores de influencia --> <-- Seccin de informacin adicional -->
Caractersticas principales
- Instalacin fcil en hormign no fisurado
- Rango de temperatura de -40C a 80C
- Variedad de longitudes y dimetros aprobados M8-M24
- Versin en acero cincado e inoxidable A2/A4
- Para cargas estticas o cuasi-estticas
Especificaciones tcnicas
- Tipo: Anclaje qumico
- Material base: Hormign de calidad C20/25 no fisurado
- Homologacin: ETA 08/0350 Opcin 8
- Profundidad del taladro: 110 mm
- Dimetro cpsula: 13 mm
- Longitud cpsula: 95 mm
- Dimetro paso placa: 14 mm
- Dimetro broca: 14 mm
- Par de instalacin: 40 Nm
Materiales
- Cpsula: Ampolla de cristal con resina epoxi acrilato
- Esprrago: Acero clase 5.8 (cincado 5 m) A2-70 o A4-70
- Arandela: DIN 125 (cincada 5 m) A2-70 o A4-70
- Tuerca: DIN 934 clase 5 (cincada 5 m) A2-70 o A4-70
Capacidades de carga
- Traccin hormign no fisurado: 22 2 kN
- Cortante hormign no fisurado: 11 8 kN
- Carga mxima traccin recomendada: 15 9 kN
- Carga mxima cortante recomendada: 11 8 kN
Dimensiones
- Dimetro: 12 mm
- Longitud: 110 mm
- Profundidad efectiva: 95 mm
- Espesor mnimo material base: 140 mm
- Espesor mnimo a fijar: 32 mm
- Distancia crtica entre anclajes: 220 mm
- Distancia crtica al borde: 110 mm
Aplicaciones
- Para uso interior y exterior
- Fijacin de maquinaria y elementos con vibraciones
- No apto para instalacin en techos
- Aplicaciones estructurales
<-- Seccin de datos adicionales -->
Datos adicionales
- Temperatura operacin: -40C a 80C
- Temperatura mxima continua: 50C
- Homologacin: ETA 08/0350 (ETAG 001-5) Opcin 8
- Disponible en: Versin estndar y para clculo INDEXcal
Compatibilidad
- Taladro de percusin
- Brocas de hormign BHDSXXXXX
- Bomba de soplado MOBOMBA
- Cepillo de limpieza MORCEPKIT
- Llave dinamomtrica
- Vasos hexagonales
Resistencia
- Resistencia acero clase 5.8: 16 8 kN
- Resistencia acero clase 8.8: 26 4 kN
- Resistencia acero inox. A4-70: 18 6 kN
- Resistencia acero inox. A4-80: 24 8 kN
Informacin de instalacin
- Taladro seco o hmedo
- Limpieza con bomba de soplado y cepillo de limpieza
- Verificar profundidad del taladro antes de instalar
- Instalacin con llave dinamomtrica
- Verificar par de apriete recomendado (40 Nm)
- Evitar instalacin en techos
<-- Seccin de factores de influencia -->
Factores de influencia
- Distancia entre anclajes: Mn. 55 mm
- Distancia al borde: Mn. 55 mm
- Distancia crtica entre anclajes: 220 mm
- Distancia crtica al borde: 110 mm
- Espesor mnimo material base: 140 mm
Informacin adicional
- Norma: ETAG 001-5
- Programa de clculo: INDEXcal
- Resistencia hormign: C20/25
- Tipo de carga: Esttica o cuasi-esttica
