INIM ELECTRONICS EM-411R Modulo Direccionamiento | Interfaz Linea Convencional | Tecnologia LoopMap | 240 Direcciones | 1 Entrada Convencional | Rele Doble Intercambio | Aislador Integrado
Descripción

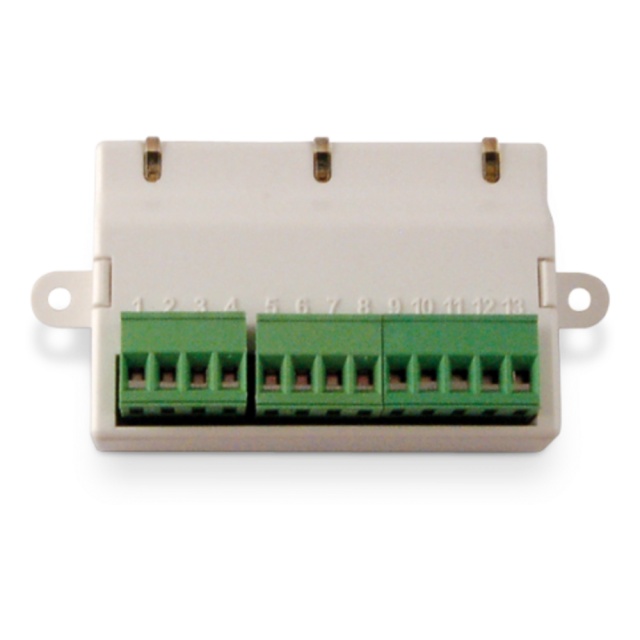

EM-411R INIM ELECTRONICS Módulo Direccionamiento | Interfaz Línea Convencional | Tecnología LoopMap | 240 Direcciones | 1 Entrada Convencional | Relé Doble Intercambio | Aislador Integrado
INIM modelo: EM411R
El módulo EM411R de la serie ENEA es un dispositivo de direccionamiento avanzado diseñado para conectar líneas convencionales a centrales analógicas con direccionamiento INIM. Permite la integración de hasta 32 detectores convencionales o pulsadores de alarma en sistemas de detección de incendios. Incorpora tecnología LoopMap que reconstruye automáticamente el cableado y muestra gráficamente el orden real de conexión de dispositivos incluyendo uniones en T y características físicas del bucle. Equipado con autodireccionamiento en serie que elimina la necesidad de programación manual asignando automáticamente el primer ID lógico libre a nuevos dispositivos. Incluye aislador de cortocircuito integrado y relé programable de doble intercambio para control de actuaciones.
Características Generales
- Certificaciones: CPR EN54/pt18-pt17
- Autodireccionamiento: Número de serie único asignado por fabricante
- Tecnología: LoopMap y Versa
- Capacidad: 240 Direcciones
- Entradas: 1 línea convencional
- Salidas: 1 relé con doble intercambio 1A 30Vcc
- Aislador: Integrado contra cortocircuitos
- Tensión de alimentación: 19 ÷ 30Vcc
- Consumo en reposo: 1mA
- Consumo durante alarma: 20mA
- Final de línea convencional: Condensador 22µF 35v
- Umbral avería apertura sin carga: 220 nF
- Umbral avería apertura con carga: 2 2 µF
- Umbral de alarma: 12mA
- Umbral de cortocircuito: 50 Ohm
- Dimensiones (HxAxP): 53x100x29 mm
- Peso: 66 g
- Temperatura operación: -10°C ÷ 55°C
- Indicadores: 3 LEDs multicolor para estado entradas/salidas/aislador
- Conexión hasta 32 detectores convencionales
- Reconocimiento automático de dispositivos
- Reconstrucción gráfica del cableado
- Mapa interactivo del sistema
- Ampliación sin reprogramación completa
- Relé programable NO/NC asociable a eventos
