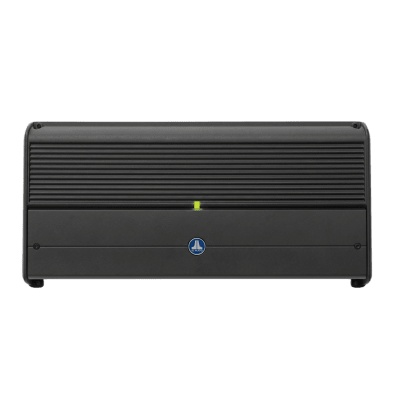

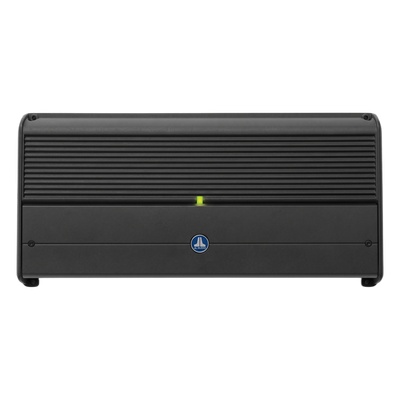

JL AUDIO 10-03344-00 JL Audio XDM Amplificador / Car audio y Marino / 8 Canales Full-Range / 800 W / Sistema 24 V / Clase D / XDM Series
Descripción
10-03344-00 JL AUDIO JL Audio XDM Amplificador / Car audio y Marino / 8 Canales Full-Range / 800 W / Sistema 24 V / Clase D / XDM Series
El amplificador JL Audio XDM800/8-24V es un amplificador de 8 canales full-range diseñado específicamente para operar en sistemas eléctricos de 24 V lo que lo convierte en la solución ideal para aplicaciones marinas vehículos comerciales pesados autobuses y flotas militares donde este voltaje es el estándar. Su arquitectura Clase D de alta eficiencia entrega 800 W totales de potencia limpia y controlada con una etapa de amplificación de bajo ruido que garantiza una reproducción de audio precisa en todo el espectro de frecuencia. Incorpora entradas diferenciales balanceadas que rechazan el ruido inducido por interferencias electromagnéticas comunes en entornos con motores diésel y sistemas eléctricos de alta demanda. El gabinete compacto de aleación de aluminio junto con los circuitos impresos con recubrimiento conformado (conformal coating) proporciona protección IPX6 contra humedad salinidad y vibraciones extremas cumpliendo con los rigurosos estándares de la industria marina. La circuitería de encendido automático mediante detección de señal (signal sensing) o offset DC permite una integración transparente con unidades fuente OEM y aftermarket eliminando la necesidad de un cable de encendido remoto dedicado.
Características Generales
- Tipo: Amplificador Full-Range 8 Canales
- Clase de Operación: Clase D
- Voltaje del Sistema: 24 V (20 V – 30 V DC)
- Aplicación: Car Audio y Marine
- Serie: XDM (Marine / Heavy-Duty)
- Potencia Total: 800 W
- Procesamiento de Señal: Filtros pasa-altos y pasa-bajos por par de canales
- Encendido: Automático (Signal Sensing / DC Offset) o Remoto
- Protección Ambiental: IPX6 / Recubrimiento conformado en PCB
- Construcción: Chasis de aleación de aluminio marino
- 100 W RMS x 8 2 Ω: Potencia por canal a 2 ohm
- 75 W RMS x 8 4 Ω: Potencia por canal a 4 ohm
- 200 W RMS x 4 4 Ω: Modo puente (bridged)
- THDN Potencia Nominal: <1% (20 Hz – 20 kHz)
- Relación Señal/Ruido: >104 dB (referencia 1 W 4 Ω)
- Factor de Amortiguamiento: >150 4 Ω (50 Hz)
- Respuesta en Frecuencia: 12 Hz – 22 kHz (0 / -1 dB)
- Sensibilidad de Entrada: 200 mV – 4 V (Low) / 800 mV – 16 V (High)
- Alimentación: 20 V – 30 V DC (Sistema 24 V nominal)
- Consumo en Reposo: <3 mA (apagado) / <2.5 A (encendido sin señal)
- Fusible Recomendado: 60 A (externo no incluido)
- Dimensiones (L x A x A): 358 mm x 180 mm x 52 mm (14.09 in x 7.09 in x 2.05 in)
- Peso Neto: 3.9 kg (8.6 lb)
- Temp. de Operación: -20 °C a 70 °C (-4 °F a 158 °F)
- Material del Chasis: Aleación de aluminio con tratamiento anticorrosión
- Terminales de Potencia: Bloque tipo set-screw para cable de hasta 4 AWG
- Entradas: 8 x RCA (diferenciales balanceadas)
- Salidas de Parlante: 8 canales individuales o 4 pares en puente
- Filtro Pasa-Altos (HPF): 50 Hz – 500 Hz (12 dB/octava)
- Filtro Pasa-Bajos (LPF): 50 Hz – 500 Hz (12 dB/octava)
- Modo de Filtro: HP / LP / Full-Range seleccionable por par de canales
- Selector de Sensibilidad: Low (200 mV – 4 V) / High (800 mV – 16 V)
- Salida Pre-out: 2 x RCA (buffered pass-through)
- Indicadores LED: Power / Protección / Clipping por canal
- Protección Térmica: Apagado automático por sobretemperatura con recuperación
- Protección de Cortocircuito: Por canal con auto-reinicio
- Protección de Bajo Voltaje: Apagado si V < 18 V DC
- Protección de Sobrevoltaje: Apagado si V > 32 V DC
- Protección DC Offset: Detección y bloqueo de corriente continua en salidas
- Clasificación IP: IPX6 (resistente a chorros de agua a presión)
- Certificación Marina: ASTM B117 (niebla salina) / ASTM D4329 (UV)
- Conformal Coating: Recubrimiento conformado en ambas caras del PCB
- Amplificador JL Audio XDM800/8-24V
- Conector de alimentación y tierra (bloque set-screw)
- Conectores para entradas de señal RCA
- Conectores para salidas de parlante
- Tornillería de montaje en acero inoxidable
- Manual de instalación y configuración
- Plantilla de montaje
- Calcomanía JL Audio Marine
