KIDDE KID1420017 KIDDE VMSLCXB - Tarjeta de Expansion de Linea de Senalizacion / Detectores Serie V y Modulos GSA

Descripción

Resumen

Para Paneles KIDDE

• VM-1R

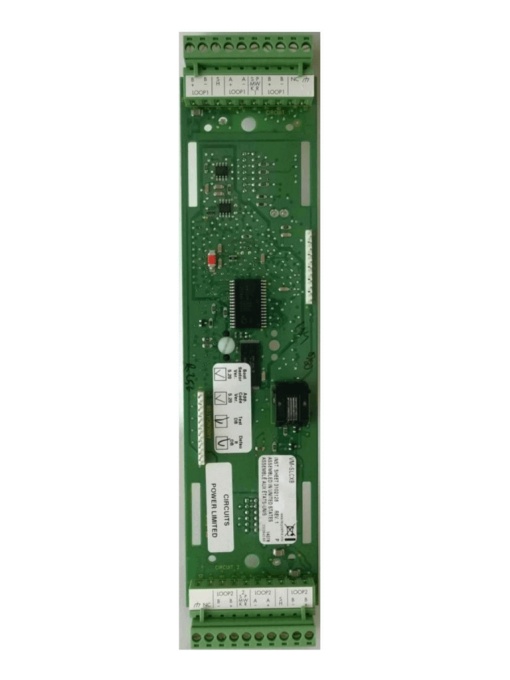

VM-SLCXB Tarjeta de expansión de línea de señalización

La tarjeta de expansión del controlador de bucle de línea de señalización VM-SLCXB proporciona hasta dos circuitos de datos de clase B, clase A o clase X para detectores y módulos compatibles. El VM-SLCXB incluye una tarjeta de circuito de línea de señalización VM-SLC preinstalada. Se puede añadir una segunda tarjeta SLC (adquirida por separado) para proporcionar un bucle de dispositivo adicional.

La VM-SLCXB también proporciona 24 VCC reiniciable para alimentar circuitos de detectores de humo convencionales de dos hilos en módulos compatibles. La tarjeta admite todas las funciones de diagnóstico, incluido el mapeo.

Características

• Proporciona hasta 2 circuitos de datos Clase A o B
• Incluye una tarjeta VM-SLC integrada
• Proporciona 24 VCC reiniciable para circuitos detectores de humo convencionales
• Admite todas las funciones de diagnóstico, incluido el mapeo

Instalación

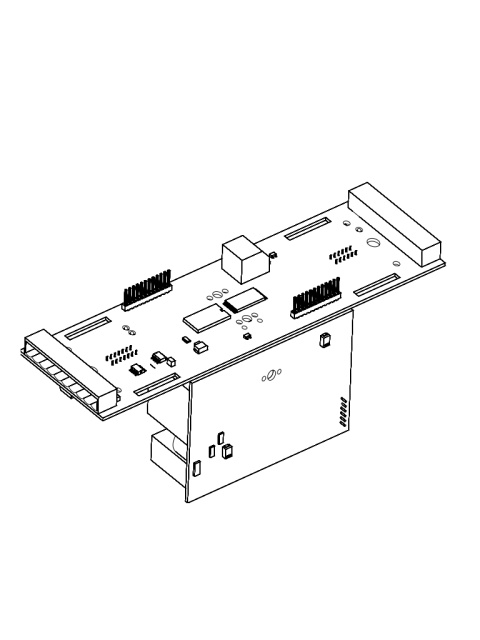

1. Coloque los cuatro separadores incluidos en la tarjeta VM-SLCXB, como se muestra en la Figura 1. Asegúrese de insertar el extremo con dos pequeñas bridas que se fijan a la tarjeta.
2. Con LOOP1 en la parte superior de la tarjeta, alinee los conectores de la tarjeta y los separadores montados en ella con los conectores y los orificios de montaje del chasis electrónico VM-ELEC. Consulte la Figura 2.
3. Coloque los separadores en su lugar y presione suavemente la tarjeta hasta que quede firmemente asentada.

Cableado

Leyenda

(1) Para el cableado de clase X, los dispositivos no aislados deben montarse en un gabinete con aisladores en el cableado de entrada y salida.

Notas

[1] Para el cableado de Clase A, se requieren módulos aisladores y bases de detectores aisladores para evitar que los cortocircuitos entre cables en el cableado del circuito de la línea de señalización afecten negativamente a otros segmentos del bucle. No instale más de 50 dispositivos direccionables entre aisladores, según la norma NFPA 72.

[2] Para el cableado de clase X, se requieren módulos aisladores y bases de detector aisladores para evitar que los cortocircuitos de cable a cable en el cableado del circuito de la línea de señalización afecten negativamente a cualquier dispositivo del bucle.

Incluye

1 Tarjeta VM-SLCXB Tarjeta de expansión de línea de señalización

4 separadores para instalar la tarjeta

Especificaciones

Voltaje: 19,0 V CC nom., 24 V CC máx.

Corriente con bucle completo de dispositivos para un circuito:

• Modo de espera: 144 mA a 24 V CC
• Alarma: 204 mA a 24 V CC

Corriente con bucle completo de dispositivos para dos circuitos:

• Modo de espera: 264 mA a 24 V CC
• Alarma: 336 mA a 24 V CC

Energía para sensor de humo:

• Voltaje: 24 V CC máx.
• Corriente: 19,95 mA

Circuito:

• Designación: Clase B o Clase A
• Capacidad: 125 direcciones de detector y 125 direcciones de módulo por circuito
• Resistencia: 100 Ω máx.
• Capacitancia: 0,5 μF máx.
• Tamaño del cable: De 12 a 18 AWG (de 1,0 a 4,0 mm²) máx.

Calibre de los cables: De 12 a 18 AWG (de 1,0 a 4,0 mm²) máx.

Entorno operativo:

• Temperatura: De 32 a 120 °F (de 0 a 49 °C)
• Humedad relativa: De un 0 a un 93 % sin condensación
