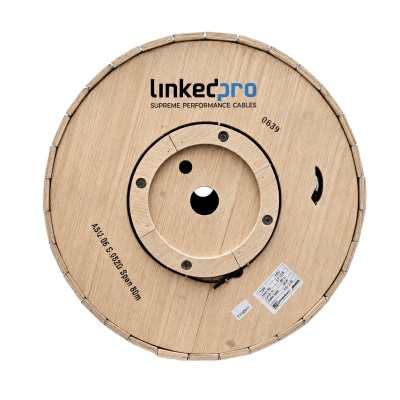

LINKEDPRO LP-ASU80-08C/4KM Carrete de 4 Kilómetros de Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 8 Hilos, Exterior, Span 80, Loose Tube

LinkedPRO
Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU LP-ASU80-08C/4KM
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Descripción

El cable de fibra óptica monomodo ASU (MiniADSS) de LinkedPro está diseñado para instalaciones aéreas autosoportadas, ofreciendo una solución robusta y ligera para redes de telecomunicaciones. Su construcción incorpora un tubo holgado relleno con compuesto de estanqueidad, elementos de refuerzo de FRP trenzado y una cubierta exterior de MDPE negro que garantiza protección mecánica y ambiental. Con un span de 80 metros y disponible en versiones de 6, 8, 12 y 24 fibras, este cable cumple con la norma G.652D, proporcionando baja atenuación y excelente desempeño en transmisión óptica. Ideal para aplicaciones de última milla, redes de acceso y distribución en exteriores, soporta temperaturas de operación e instalación desde -30°C hasta +65°C.

Características Generales

  • Tipo: Fibra óptica monomodo ASU (MiniADSS)
  • Número de fibras: 8
  • Estándar de fibra: G.652D
  • Span: 80 m
  • Diseño: Tubo holgado con compuesto de estanqueidad, hilos bloqueantes de agua, elementos de refuerzo FRP trenzado, cordón de rasgado, cubierta MDPE negro
  • Marcado de cubierta: Cada 1 metro con información de marca, tipo, número de fibras, año y lote
  • Longitud estándar por bobina: 4000 m (tolerancia ±5%)
  • Temperatura de operación/instalación/almacenamiento: -30 ~ +65°C
Desempeño Mecánico
  • Tracción corta (6/12 fibras): 800 N
  • Tracción corta (24 fibras): 1000 N
  • Tracción larga (6/12 fibras): 400 N
  • Tracción larga (24 fibras): 500 N
  • Aplastamiento: 1000 N/10 cm
  • Impacto: 1 J, 1 vez/3 puntos
  • Flexión repetida: R=20D, 25 ciclos, 20 N
  • Torsión: 0.5 m, 10 ciclos, ±180°, 20 N
  • Ciclo térmico: -20~+65°C, 2 ciclos, 12 h
  • Penetración de agua: 3 m muestra, 1 m altura, 24 h

*Todos los ensayos según normas IEC 60794-1-21 y IEC 60794-1-22. Criterio de aceptación: Δα ≤ 0.10 dB, sin daño en cubierta.

Desempeño Óptico (Fibra G.652D)
  • Atenuación @1310 nm: ≤ 0.35 dB/km
  • Atenuación @1383 nm: ≤ 0.35 dB/km
  • Atenuación @1550 nm: ≤ 0.21 dB/km
  • Atenuación @1625 nm: ≤ 0.23 dB/km
  • Diámetro de campo modal @1310 nm: 9.2 ± 0.4 μm
  • Diámetro de campo modal @1550 nm: 10.4 ± 0.5 μm
  • Dispersión cromática (1288-1339 nm): ≤ 3.5 ps/(nm·km)
  • Dispersión cromática @1550 nm: ≤ 18 ps/(nm·km)
  • Longitud de onda de dispersión cero: 1302-1322 nm
  • Pendiente de dispersión cero: ≤ 0.092 ps/(nm²·km)
  • Longitud de onda de corte (cable) λcc: ≤ 1260 nm
  • PMD (fibra en carrete): ≤ 0.20 ps/√km
  • Diámetro de revestimiento: 125 ± 0.7 μm
  • No circularidad del revestimiento: ≤ 0.60%
  • Error de concentricidad núcleo/revestimiento: ≤ 0.5 μm
  • Prueba de tensión: ≥ 0.69 GPa (100 kpsi)
Físicas y Eléctricas
  • Diámetro nominal del cable (6/8/12 fibras): 6.0 ± 0.5 mm
  • Diámetro nominal del cable (24 fibras): 6.8 ± 0.5 mm
  • Peso nominal (6/8/12 fibras): 35 ± 10 kg/km
  • Peso nominal (24 fibras): 46 ± 10 kg/km
  • Diámetro del tubo holgado (6/8/12 fibras): 2.1 mm
  • Diámetro del tubo holgado (24 fibras): 2.6 mm
  • Elementos de refuerzo: 2 varillas FRP
  • Diámetro de elemento de refuerzo (6/8/12 fibras): 1.8 mm
  • Diámetro de elemento de refuerzo (24 fibras): 2.0 mm
  • Espesor de cubierta: 0.8 mm
  • Material de cubierta: MDPE negro


Detalles

SKU
LP-ASU80-08C/4KM
Categorías
Cableado Estructurado
Peso
100 kg
Fabricante
LinkedPRO
