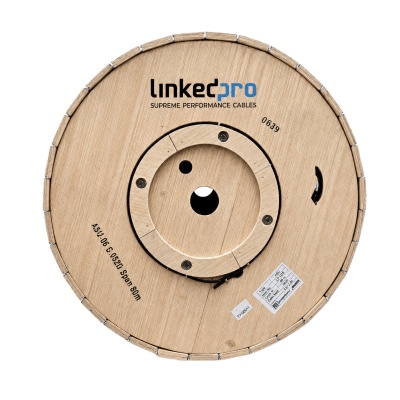

LINKEDPRO LP-ASU80-12C/4KM Carrete de 4 km Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 12 Hilos, Exterior, Span 80, Loose Tube

LinkedPRO
Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU LP-ASU80-12C/4KM
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Descripción

El cable de fibra óptica monomodo ASU (MiniADSS) de LinkedPro está diseñado para aplicaciones de telecomunicaciones en exteriores, ofreciendo una solución robusta y ligera para tendidos aéreos autosoportados. Su construcción con tubo holgado relleno de compuesto bloqueante de agua y elementos de refuerzo de FRP trenzado garantiza una excelente protección mecánica y resistencia a la penetración de humedad. Con un span máximo de 80 metros y una cubierta exterior de MDPE negro, este cable soporta condiciones ambientales extremas desde -30°C hasta +65°C. La fibra óptica G.652D integrada proporciona baja atenuación en todas las ventanas de operación (1310 nm, 1383 nm, 1550 nm y 1625 nm), con valores típicos de ≤0.35 dB/km en 1310 nm y ≤0.21 dB/km en 1550 nm. Ideal para redes de acceso, FTTH y enlaces de media distancia, este cable cumple con los estándares IEC 60794 para pruebas de tensión, aplastamiento, impacto y ciclado térmico.

Características Generales

  • Tipo: Fibra Óptica Monomodo ASU (MiniADSS)
  • Número de Fibras: 12
  • Span Máximo: 80 m
  • Cubierta Exterior: MDPE Negro
  • Elementos de Refuerzo: FRP trenzado
  • Bloqueo de Agua: Hilos bloqueantes e hilos de amarre
  • Cordón de Rasgado: 1 bajo la cubierta exterior
  • Longitud Estándar por Bobina: 4000 m (tolerancia ±5%)
  • Marcado de Cubierta: Cada 1 metro con información de producto y lote
Desempeño Mecánico
  • Tensión Corta (6/12 fibras): 800 N
  • Tensión Corta (24 fibras): 1000 N
  • Tensión Larga (6/12 fibras): 400 N
  • Tensión Larga (24 fibras): 500 N
  • Aplastamiento: 1000 N/10 cm (IEC 60794-1-21, E3)
  • Impacto: 1 J, 1 vez/3 puntos, R=12.5 mm (IEC 60794-1-21, E4)
  • Doblado Repetido: R=20D, 25 ciclos, 20 N (IEC 60794-1-21, E6)
  • Torsión: 0.5 m, 10 ciclos, ±180°, 20 N (IEC 60794-1-21, E7)
  • Penetración de Agua: 3 m muestra, 1 m altura, 24 h (IEC 60794-1-22, F5b)

*Criterio de aceptación: Δα ≤ 0.10 dB, sin daño en la cubierta.

Físicas y Eléctricas
  • Diámetro del Cable (6/8/12 fibras): 6.0 ± 0.5 mm
  • Diámetro del Cable (24 fibras): 6.8 ± 0.5 mm
  • Peso (6/8/12 fibras): 35 ± 10 kg/km
  • Peso (24 fibras): 46 ± 10 kg/km
  • Diámetro del Tubo Holgado (6/8/12 fibras): 2.1 mm
  • Diámetro del Tubo Holgado (24 fibras): 2.6 mm
  • Diámetro del Elemento de Refuerzo: 1.8 mm (6/8/12 fibras), 2.0 mm (24 fibras)
  • Espesor de Cubierta: 0.8 mm
  • Temperatura de Operación: -30 ~ +65 °C
  • Temperatura de Instalación: -30 ~ +65 °C
  • Temperatura de Almacenamiento: -30 ~ +65 °C
Desempeño de la Fibra (G.652D)
  • Atenuación @1310 nm: ≤ 0.35 dB/km
  • Atenuación @1383 nm: ≤ 0.35 dB/km
  • Atenuación @1550 nm: ≤ 0.21 dB/km
  • Atenuación @1625 nm: ≤ 0.23 dB/km
  • Diámetro de Campo Modal (MFD) @1310 nm: 9.2 ± 0.4 μm
  • Diámetro de Campo Modal (MFD) @1550 nm: 10.4 ± 0.5 μm
  • Dispersión Cromática (1288-1339 nm): ≤ 3.5 ps/(nm·km)
  • Dispersión Cromática @1550 nm: ≤ 18 ps/(nm·km)
  • Longitud de Onda de Dispersión Cero: 1302-1322 nm
  • Pendiente de Dispersión Cero: ≤ 0.092 ps/(nm²·km)
  • Longitud de Onda de Corte (λcc): ≤ 1260 nm
  • PMD (fibra en carrete): ≤ 0.20 ps/√km
  • Diámetro de Revestimiento: 125 ± 0.7 μm
  • No Circularidad del Revestimiento: ≤ 0.60%
  • Error de Concentricidad Núcleo/Revestimiento: ≤ 0.5 μm
  • Prueba de Proof Test: ≥ 0.69 GPa (100 kpsi)

Detalles

SKU
LP-ASU80-12C/4KM
Categorías
Cableado Estructurado
Peso
100 kg
Fabricante
LinkedPRO
