LINKEDPRO LP-ASU80-24C/4KM Carrete 4 Km de Fibra Óptica Aérea Mini ADSS (ASU) G.652D, Monomodo de 24 Hilos, Exterior, Span 80, Loose Tube

LinkedPRO
Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU LP-ASU80-24C/4KM
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Descripción

El cable de fibra óptica monomodo ASU (MiniADSS) está diseñado para instalaciones aéreas autosoportadas, ofreciendo una solución robusta y ligera para redes de telecomunicaciones. Su construcción incluye un tubo holgado relleno con compuesto de estanqueidad, elementos de refuerzo de FRP trenzado y una cubierta exterior de MDPE negro, garantizando protección mecánica y ambiental. Con un span de 80 metros y capacidad de 6 a 24 fibras G.652D, este cable soporta temperaturas de operación de -30 a +65°C y cumple con estrictos estándares de desempeño óptico y mecánico. Ideal para aplicaciones de distribución en exteriores, redes de acceso y backhaul, donde se requiere alta confiabilidad y baja atenuación.

Características Generales

  • Tipo de fibra: Monomodo G.652D
  • Número de fibras: 24
  • Span: 80 m
  • Diámetro nominal del cable: 6.8±0.5 mm (24 fibras)
  • Peso nominal: 46±10 kg/km (24 fibras)
  • Cubierta exterior: MDPE negro
  • Elementos de refuerzo: Trenzado de FRP (2 unidades, diámetro 1.8 mm o 2 mm según fibras)
  • Penetración de agua: Hilos bloqueantes de agua e hilos de amarre
  • Cordón de rasgado: 1 bajo la cubierta exterior
  • Temperatura de operación/instalación/almacenamiento: -30 ~ +65 °C
  • Longitud estándar por bobina: 4000 m (tolerancia ±5%)
  • Marcado de cubierta: Cada 1 metro con información de producto, año, lote y número de tambor
Desempeño Óptico
  • Atenuación @1310nm: ≤0.35 dB/km
  • Atenuación @1383nm: ≤0.35 dB/km
  • Atenuación @1550nm: ≤0.21 dB/km
  • Atenuación @1625nm: ≤0.23 dB/km
  • Diámetro de campo modal (MFD) @1310nm: 9.2±0.4 μm
  • Diámetro de campo modal (MFD) @1550nm: 10.4±0.5 μm
  • Dispersión cromática (1288-1339nm): ≤3.5 ps/(nm·km)
  • Dispersión cromática @1550nm: ≤18 ps/(nm·km)
  • Longitud de onda de dispersión cero: 1302-1322 nm
  • Pendiente de dispersión cero: ≤0.092 ps/(nm2·km)
  • Longitud de onda de corte (λcc): ≤1260 nm
  • PMD (fibra en carrete): ≤0.20 ps/km1/2
  • Diámetro de revestimiento: 125±0.7 μm
  • No circularidad del revestimiento: ≤0.60%
  • Error de concentricidad núcleo/revestimiento: ≤0.5 μm
  • Prueba de tensión: ≥0.69 GPa (100 kpsi)
Desempeño Mecánico
  • Tensión corta (6/12 fibras): 800 N
  • Tensión corta (24 fibras): 1000 N
  • Tensión larga (6/12 fibras): 400 N
  • Tensión larga (24 fibras): 500 N
  • Resistencia al aplastamiento: 1000 N/10 cm (IEC 60794-1-21, E3)
  • Resistencia al impacto: 1 J, 1 vez/3 puntos, R=12.5 mm (IEC 60794-1-21, E4)
  • Doblado repetido: R=20D, 25 ciclos, 20 N (IEC 60794-1-21, E6)
  • Torsión: 0.5 m, 10 ciclos, ±180°, 20 N (IEC 60794-1-21, E7)
  • Ciclo térmico: 2 ciclos, -20~+65°C, 12 h (IEC 60794-1-22, F1)
  • Penetración de agua: Muestra de 3 m, 1 m de altura, 24 h (IEC 60794-1-22, F5b) - Sin fuga

*Todos los ensayos: Δα ≤ 0.10 dB, sin daño en la cubierta.

Contenido del Paquete

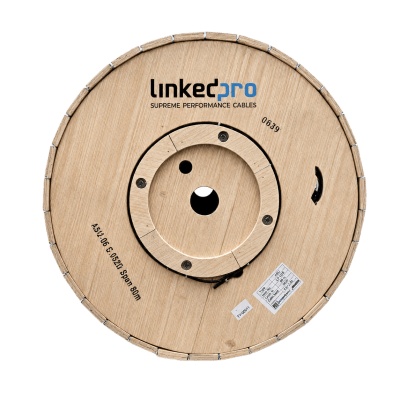

  • Bobina de cable de fibra óptica ASU MiniADSS (longitud estándar 4000 m, tolerancia ±5%)
  • Longitudes no estándar disponibles bajo acuerdo mutuo


Detalles

SKU
LP-ASU80-24C/4KM
Categorías
Cableado Estructurado
Peso
100 kg
Fabricante
LinkedPRO
