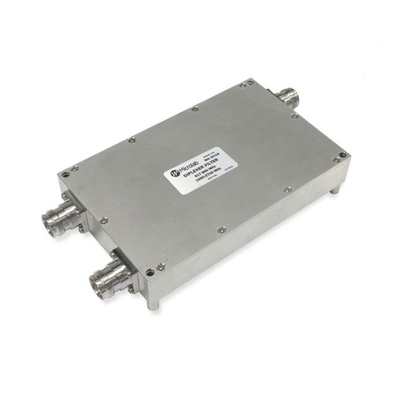

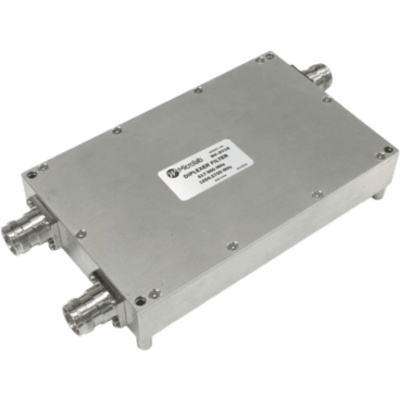

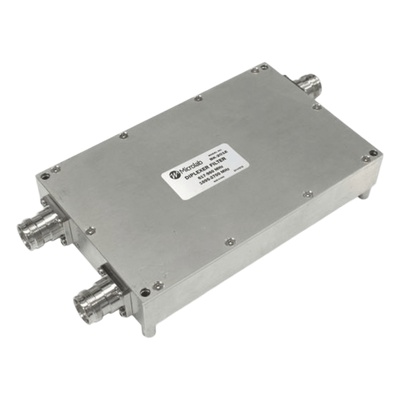

MICROLAB BK-201N DIPLEXOR 617-960/1695-2700MHz 250W -161dBc N-type IP67 .
Descripción
BK-201N MICROLAB DIPLEXOR 617-960/1695-2700MHz 250W -161dBc N-type IP67 .
DIPLEXOR 617-960/1695-2700MHz 250W -161dBc N-type IP67 .
Descripción
La serie Microlab Model BK-201 es un diplexor que permite combinar y separar las señales en las bandas inalámbricas de 617 a 960 MHz y de 1695 a 2700. Para minimizar la interreacción de bandas las entradas están bien aisladas y tienen una pérdida de inserción mínima en sus respectivas bandas de frecuencia. La atención al diseño mecánico garantiza una baja intermodulación pasiva garantizada.
El Diplexer ha sido diseñado utilizando técnicas patentadas pasivas que minimizan el costo y el tamaño. Al mismo tiempo garantiza una pérdida mínima y una fiabilidad muy alta con potencias de entrada de hasta 250 W por entrada.
Características
- Integra bandas inalámbricas comerciales
- Aislamiento de entrada de 50 dB
- 250 W/promedio de puerto Poder
- PIM bajo garantizado
- Clasificación IP67
- Pérdida mínima de inserción de RF
- Robusto Alta Confiabilidad
- RoHS
- Conectores tipo N y 4.3-10
Especificaciones
| Frecuencia: | Puerto 1: 617-960 MHz |
| Puerto 2: 1695-2700 MHz | |
| Poder: | 250 W promedio/entrada máx. |
| Pase CC: | 1A máx. para todos los puertos |
| Retraso de grupo: | 3 ns |
| Pérdida de retorno: | >19dB |
| Aislamiento: | >50dB |
| PIM: | <-161 dBc típ. (-118 dBm típico) |
| (prueba con 2 tonos de 43 dBm) | |
| Conectores: | tipo N (f) |
| Protección de ingreso: | IP67 |
| Peso: | 2 95 libras (1 3 kg) |
